三次元測定機とは？高精度な寸法測定を可能にする検査機器
第1章 三次元測定機とは？立体形状を高精度で測る検査機器の基本
製造現場では、図面通りに製品が加工できているかどうかを確認する「寸法測定」は欠かせません。
その中でも、高精度かつ複雑な形状を正確に測定できる装置として導入が進んでいるのが、三次元測定機（CMM：Coordinate Measuring Machine）です。
金属部品、樹脂成形品、金型、航空・自動車部品など、微細な寸法精度が求められる分野では、もはや欠かせない検査機器となっています。

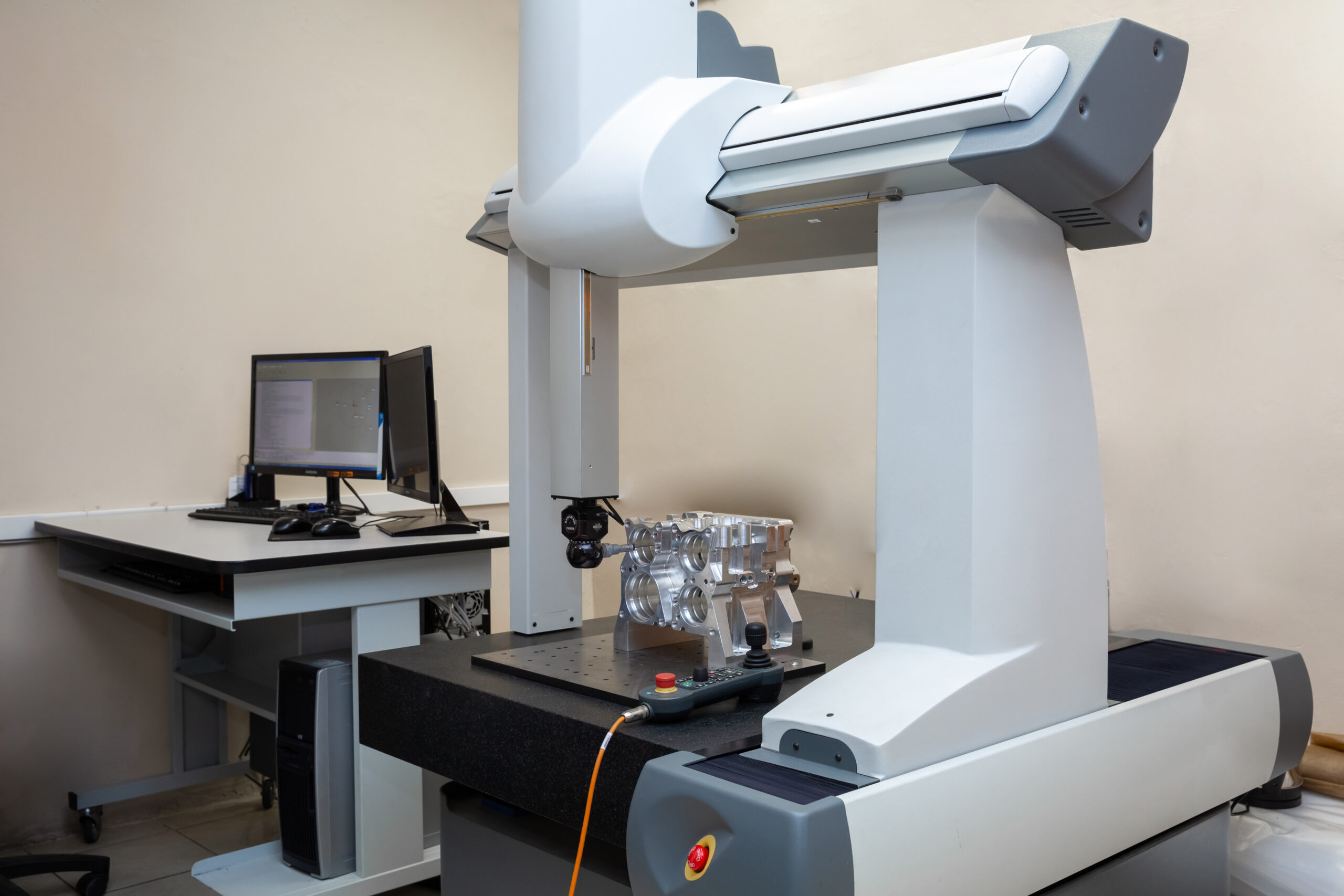

■ 三次元測定機とは
三次元測定機とは、製品の三次元座標（X軸・Y軸・Z軸）を計測し、立体的な寸法や形状を数値データとして取得できる装置です。
従来のノギスやマイクロメータ、ゲージなどの測定器では「長さ」や「径」など単一の寸法しか測れませんが、三次元測定機では点群データをもとに、形状全体の誤差や位置関係、角度、平面度など、あらゆる要素を解析することが可能です。
測定は、ワーク（製品）にプローブと呼ばれる測定針を当てて座標を取得し、コンピュータ上でCADデータや設計図面と照合して行います。
最近では、接触式だけでなく、レーザーや光学カメラを使った非接触測定機も普及し、柔らかい素材や微細形状の測定にも対応できるようになっています。
■ 三次元測定機が使われる場面
三次元測定機は、主に以下のようなシーンで活用されています。
・加工後の寸法検査：製品が図面寸法どおりに加工できているかを確認
・金型や治具の精度確認：摩耗や変形の有無を高精度にチェック
・組立部品の位置関係確認：部品同士のズレや傾きを測定
・試作品や開発段階の形状比較：CADモデルとの誤差を検証
従来であれば多数の測定器を使い分ける必要がありましたが、三次元測定機を導入すれば、一台で多項目の測定が可能となり、測定時間の短縮と品質保証の信頼性向上を両立できます。
■ 三次元測定機の基本構造
一般的な三次元測定機は、以下の3つの要素で構成されています。
1.機械本体（構造部）
X・Y・Z軸の移動を正確に制御し、プローブを3次元空間内で動かす機構部分です。高精度なリニアガイドやスケールが内蔵されています。
2.プローブ（測定センサー）
ワークの表面に接触または照射して座標を取得します。接触式・レーザー式・カメラ式など、測定対象に合わせて使い分けます。
3.制御・解析ソフトウェア
取得した座標データをもとに寸法計算や形状解析を行い、CADデータとの比較やレポート出力を行います。
これらが連動することで、ミクロン単位の精度で三次元形状を「見える化」できるのです。
■ なぜ三次元測定機が求められるのか
製造業の品質基準は年々厳しくなっており、わずか0.01mmの誤差が製品不良につながることもあります。
従来の測定方法では、人の感覚や操作技術に依存する部分が大きく、測定結果のばらつきが避けられませんでした。
これに対し三次元測定機は、自動化された高精度測定が可能であり、誰が操作しても同じ条件で正確なデータを取得できます。
そのため、品質保証体制を強化したい企業にとって、導入効果の高い設備として注目されています。
また、デジタルデータとして結果を保存・共有できるため、設計部門・生産部門・品質管理部門の連携もスムーズになります。
製造の「見える化」や「トレーサビリティ確保」にも貢献する、まさにデジタル時代の必須測定機といえます。
三次元測定機は、単なる検査機器ではなく、製品の品質保証と開発スピードを支える重要な設備です。
立体的な寸法を数値化することで、これまで感覚的だった「精度管理」を客観的・定量的に進められます。
次の章では、三次元測定機の仕組みや種類を詳しく解説し、接触式・非接触式それぞれの特徴と選び方のポイントを紹介します。
第2章 三次元測定機の仕組みと種類：接触式・非接触式の違いを理解しよう
三次元測定機は、立体的な形状をミクロン単位で測定できる精密機器ですが、その仕組みや種類を正しく理解していないと、期待した精度が得られないこともあります。
ここでは、三次元測定機がどのようにして形状を測定しているのか、その基本構造と測定原理、さらに接触式と非接触式の違いについて詳しく説明します。
■ 三次元測定機の測定原理
三次元測定機は、ワーク（測定対象）上の点の座標を「X軸・Y軸・Z軸」で取得し、その点群データから形状を再現するという原理で動作します。
装置内部には高精度なスケールやエンコーダが組み込まれており、プローブ（測定針）が動くたびに、その位置座標を数値として記録します。
こうして取得した複数の点をソフトウェアが解析し、面・線・角度・円・球などの幾何要素を算出します。
たとえば、穴位置を測定したい場合は穴の内周上で数点を測定し、その点の座標から円の中心位置と径を求める仕組みです。
つまり三次元測定機は、「点を測ることで形を知る」装置だといえます。
■ 構造の種類：固定式とポータブル式
三次元測定機は、その構造によっていくつかのタイプに分かれます。
1.ブリッジ型（固定式）
最も一般的なタイプで、測定台上に製品を置き、プローブを自動で動かして測定します。
剛性が高く、±1μm（0.001mm）レベルの高精度測定が可能。主に金型・精密部品・自動車部品などに使用されます。
2.ガントリー型（大型測定機）
航空機部品や自動車ボディなど、大型ワークを測定できるタイプ。
広い測定範囲を確保しながら高い精度を保つように設計されています。
3.ポータブルアーム型（ハンディタイプ）
自由に動かせる関節アーム式の測定機。可搬性が高く、現場のラインサイドで測定できます。
ブリッジ型ほどの精度はありませんが、現場での迅速な確認に適しています。
- 4.スキャナ型・レーザー式
後述する非接触方式に分類されるもので、カメラやレーザーで対象をスキャンして形状を取得します。

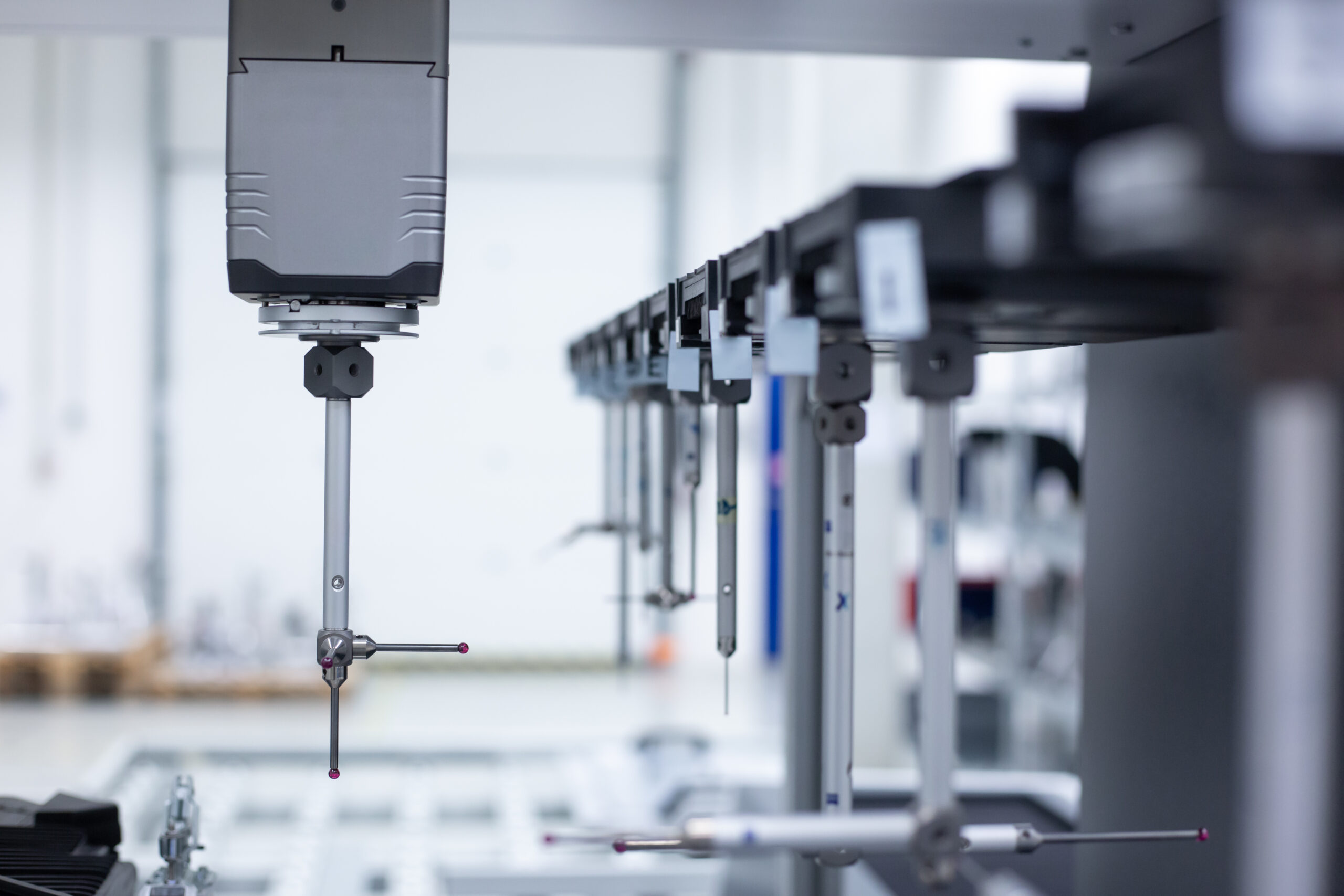

■ 接触式三次元測定機の特徴
接触式は、プローブの先端をワーク表面に物理的に当てて座標を取得する方式です。
特徴としては以下の通りです。
・高精度：機械的に接触して位置を取得するため、精度が高い（±1～2μm程度）。
・安定性：表面の色や反射の影響を受けにくく、安定した測定が可能。
・欠点：測定速度が遅く、柔らかい素材や微細な部品には不向き。
代表的な例としては、自動車のエンジン部品や精密金型の寸法検査など、高精度が求められる用途で多く利用されています。
接触式は、プローブが1点ずつ測定するため時間がかかるものの、測定誤差が極めて小さいのが大きな利点です。
■ 非接触式三次元測定機の特徴
非接触式は、レーザー光やカメラを使ってワーク表面をスキャンし、反射や距離の情報から形状を測定する方式です。
その特徴は以下の通りです。
・スピード重視：短時間で数十万点のデータを取得でき、複雑形状の測定に強い。
・非破壊・非接触：対象に触れないため、柔らかい樹脂・ゴム・電子部品なども測定可能。
・欠点：光の反射や材質によって誤差が出やすく、環境光や温度の影響を受けやすい。
非接触式は、外観形状の全体測定や3Dスキャン、リバースエンジニアリングに適しています。
特に、開発や品質検査でCADデータと実物を比較する用途が増えており、デジタル化との相性が良い点も特徴です。
■ 接触式と非接触式の使い分け方
どちらが優れているかではなく、「用途によって使い分ける」のが正解です。
・高精度寸法検査が必要な場合：接触式（三次元CMM）
・自由曲面や外観形状を素早く把握したい場合：非接触式（レーザー・光学式）
・両方の特性を活かしたい場合：ハイブリッド測定機（接触＋スキャン機能）
最近では、接触式測定機にレーザースキャナを後付けできるモデルも登場し、1台で多様な測定に対応できるようになっています。
三次元測定機は、測定原理や構造の違いによって性能も大きく異なります。
「どの方式を選ぶか」は、求める精度・測定対象・作業スピードによって最適解が変わります。
接触式は“精度重視”、非接触式は“スピードと柔軟性重視”と覚えておくと良いでしょう。
次の章では、三次元測定機を導入することで得られる具体的なメリットと導入効果を、現場の実例を交えながら解説します。
第3章 三次元測定機の導入メリット：高精度・自動化・品質向上の実現
三次元測定機は、従来のノギスやマイクロメータでは測りきれなかった複雑形状や高精度部品の測定を、迅速かつ確実に行える検査機器です。
単に「寸法を測る装置」ではなく、製造品質を根本から変えるポテンシャルを持っています。
ここでは、三次元測定機の主な導入メリットを4つの観点から整理して紹介します。
■ 1. ミクロン単位の精度で、品質を保証できる
最大のメリットは、やはり圧倒的な測定精度です。
三次元測定機は、機械構造の剛性・温度補正・高精度スケールにより、±1μm（0.001mm）レベルの測定が可能です。
これは髪の毛の太さ（約0.08mm）の100分の1という極めて高い精度です。
たとえば、自動車部品や金型部品の加工では、図面寸法の許容差が±0.01mmというケースも珍しくありません。
そのような厳しい精度を確認できるのが、三次元測定機の大きな強みです。
さらに、測定結果を数値データとして保存・比較できるため、品質のばらつきや経年変化を定量的に管理できます。
■ 2. 測定時間の短縮と自動化が進む
三次元測定機の導入によって、検査工程の省人化・自動化が進みます。
従来の測定では、作業者が一つひとつの寸法を手動で測るため、時間も労力もかかっていました。
しかし、三次元測定機では、あらかじめ測定プログラムを作成しておけば、ボタン一つで自動的に複数の寸法を連続測定できます。
例えば、10か所の寸法を測るのに10分かかっていた工程が、三次元測定機を使えば1分以内に完了することもあります。
さらに、夜間や休日に自動測定を行う「無人検査運転」を導入している企業も増えており、生産性の向上と人手不足対策の両立が可能です。
■ 3. 測定データを活用した品質管理・工程改善ができる
三次元測定機のもう一つの大きな利点は、測定データをデジタル化・可視化できることです。
測定結果はCADデータと比較できるため、設計値と実測値の差異を色分け表示した「誤差マップ」などを簡単に作成できます。
これにより、どの部分が加工誤差の原因かを即座に特定でき、現場のフィードバックがスピーディーになります。
また、測定データを蓄積・分析することで、工程の安定性を数値で把握できます。
たとえば、ロットごとの寸法変動をグラフ化すれば、工具の摩耗傾向を早期に検知し、トラブルを未然に防ぐことも可能です。
このように、三次元測定機は「検査のための装置」から、「品質改善のための情報源」へと役割を拡大しています。
■ 4. 顧客や監査への信頼性が高まる
精密測定の世界では、「測ったことを証明できるか」が重要です。
三次元測定機は、測定結果を自動でレポート化し、検査証明書（測定データ表）として出力できます。
このデータを顧客や監査機関に提示することで、品質保証の信頼性を客観的に示すことができます。
特に、ISO9001やIATF16949などの品質マネジメント規格を運用している企業にとっては、測定データのトレーサビリティが欠かせません。
三次元測定機を導入することで、こうした国際的な品質基準にも対応しやすくなります。
■ 実際の導入効果の例
ある精密部品メーカーでは、加工後の寸法検査を従来の手作業から三次元測定機に切り替えた結果、
測定時間が1/5に短縮され、検査員の作業負荷も大幅に軽減されました。
さらに、測定データを蓄積して分析することで、工具摩耗による寸法ずれを早期に発見し、
不良率を年間で30％削減する効果を得たといいます。
このように、三次元測定機は単なる測定器ではなく、生産性・品質・信頼性を総合的に向上させるツールとして機能します。
三次元測定機の導入は、製造工程の「検査」を「改善」に変える大きな一歩です。
高精度なデータが得られることで、品質のばらつきを減らし、工程全体を数値で管理できるようになります。
また、測定作業の自動化によって人手不足の課題を解消し、現場の効率化も実現します。
次の章では、こうしたメリットの一方で注意すべきデメリットや導入時の落とし穴について解説します。
高価な設備だからこそ、失敗を避けるためのポイントをしっかり押さえておきましょう。
第4章 三次元測定機のデメリットと導入時の注意点：コスト・運用・環境要因
三次元測定機は、非常に高精度で多機能な検査機器ですが、すべての製造現場にとって“万能”というわけではありません。
実際に導入を検討する際には、コスト・環境・人材・運用体制といった課題を慎重に考慮する必要があります。
この章では、導入前に知っておくべきデメリットや注意点を具体的に紹介します。
■ 1. 初期コスト・運用コストが高い
三次元測定機の最も大きなハードルは、導入コストの高さです。
一般的な固定式CMM（接触式三次元測定機）の価格は、数百万円から高いものでは数千万円に達します。
加えて、機器本体だけでなく以下のような付帯コストも発生します。
・測定室の設置や温度管理設備の導入費
・ソフトウェアやPCのライセンス費用
・校正・メンテナンス・定期点検のコスト
・操作教育やプログラム作成にかかる人件費
導入後も年間保守契約が必要になるケースが多く、運用コストを含めて中長期的な投資として計画する必要があります。
■ 2. 測定環境の影響を受けやすい
三次元測定機は、温度や振動などの外的要因に非常に敏感です。
なぜなら、金属や樹脂は温度変化によって膨張・収縮し、わずか数℃の差でミクロン単位の誤差が生じるためです。
そのため、多くの企業では測定室を設け、20±1℃程度の恒温環境を維持しています。
また、機械本体が微振動を受けると測定精度に影響が出るため、床の耐振設計や防振台の設置も重要です。
これらの対策を怠ると、せっかくの高精度測定機でも正確なデータが得られません。
つまり、三次元測定機は「ただ置けば使える機械」ではなく、適切な環境整備が前提となる設備です。
■ 3. 操作が難しく、熟練が必要
三次元測定機の操作には、一定の専門知識が求められます。
単に測定ボタンを押すだけではなく、測定基準の設定、プログラム作成、CADとの連携、測定点の選定など、多くの工程を理解する必要があります。
経験の浅い担当者が誤って基準面を設定すると、全体の測定結果にズレが生じることもあります。
また、ワークの固定方法やプローブの選択ミスでも誤差が拡大します。
そのため、導入時には専門的な教育とトレーニングが欠かせません。
最近では、AI補助や自動測定プログラム機能が進化し操作性は向上していますが、最終的な判断は人が行う必要があります。
つまり、「装置任せではなく、正しく使いこなせる人材の育成」が重要です。
■ 4. 測定時間が想定より長くなることがある
自動測定とはいえ、製品の形状が複雑な場合は測定点数が増え、1回の測定に長時間を要することがあります。
また、ワークのセットアップや基準合わせ、測定後のデータ整理・報告書作成など、実際の運用には見えない時間が多くかかります。
そのため、「検査工程の効率化」を目的に導入したのに、結果的に想定より作業時間が増えてしまうというケースも見られます。
この問題を防ぐには、測定プログラムを標準化し、効率的な段取りを設計することが大切です。
「測る」だけでなく「どう測るか」を最適化することで、三次元測定機の真価が発揮されます。
■ 5. 測定対象によっては不向きな場合もある
すべてのワークが三次元測定機で測れるわけではありません。
非常に柔らかい素材、反射率の高い鏡面、透明素材などは、接触式・非接触式いずれの方式でも誤差が出やすい場合があります。
また、サイズが非常に大きい構造物や屋外での測定には、専用の大型機やレーザートラッカーなど別方式の機器が必要です。
導入前には、「自社の測定対象が三次元測定機で最適に測定できるか」を必ず検証し、サンプル測定やデモ計測を行うことが重要です。
■ まとめ：課題を把握してこそ成功する導入に
三次元測定機は、多くのメリットをもたらす一方で、導入にはコスト・環境・人材といった現実的な課題が伴います。
これらを軽視したまま導入すると、「思ったように精度が出ない」「使いこなせない」といった失敗に陥りがちです。
しかし、これらの注意点を事前に把握し、適切な準備と教育を行えば、三次元測定機は強力な品質保証ツールとなります。
次の章では、こうした課題を踏まえた上で、失敗しない三次元測定機の選び方と活用のコツを具体的に紹介します。
第5章 失敗しない三次元測定機の選び方と活用のコツ
三次元測定機を導入すれば、誰でもすぐに高精度な測定ができる――そう考える方も少なくありません。
しかし、現実には「思っていたより使いこなせない」「目的に合っていなかった」という失敗も多く見られます。
三次元測定機は非常に高性能ですが、選定・導入・運用の段階で正しい判断をしなければ、その力を十分に発揮できません。
ここでは、失敗しないための選び方と、導入後に成果を出す活用のコツを紹介します。
■ 1. 測定目的を明確にする
最初にすべきことは、「何を」「どのように」「どこまで測定したいのか」を明確にすることです。
同じ三次元測定機でも、形状測定・寸法検査・形状比較・リバースエンジニアリングなど、得意とする分野が異なります。
たとえば、加工後の部品の寸法検査が主目的なら高精度な接触式CMMが最適です。
一方、試作品の外観形状や自由曲面を素早くチェックしたい場合は、非接触式のスキャナ型が向いています。
また、「現場で使うのか」「検査室で使うのか」によっても必要な精度・耐環境性能が変わります。
導入を成功させる第一歩は、「測りたいもの」と「求める精度」を具体的に定義することです。
■ 2. 測定対象の大きさ・材質・形状を確認する
三次元測定機は、測定対象によって適合性が大きく変わります。
たとえば、大型ワークや金型のように1mを超える部品を測定する場合は、ガントリー型や移動式アーム型が適しています。
一方で、ミクロン精度を求める精密部品なら、剛性の高い固定式CMMが望ましいでしょう。
また、素材や表面状態も重要です。光沢が強い、透明、柔らかいといったワークは、非接触測定で誤差が出やすい場合があります。
メーカーのデモ測定を依頼し、実際の製品で測定精度を確認しておくことが、失敗を防ぐ確実な方法です。
■ 3. 操作性と教育サポートを重視する
三次元測定機は高性能であるほど、操作や設定が複雑になりがちです。
そのため、「どれだけ扱いやすいか」「教育体制が整っているか」も選定時の重要なポイントです。
特に初めて導入する企業では、メーカーや代理店による操作トレーニング・プログラム作成支援・オンラインサポートの有無を確認しましょう。
最近の機種では、CADデータを読み込んで自動で測定プログラムを生成する機能や、AIによる測定支援機能も登場しています。
「人に依存しない測定」を実現するためには、こうした自動化・支援機能の充実度も比較検討すべきポイントです。
■ 4. 測定データの活用体制を整える
三次元測定機は、測定結果をデジタルデータとして出力できるのが大きな強みです。
しかし、測定データをただ保存するだけでは意味がありません。
重要なのは、それを品質改善や工程管理に活かす仕組みを作ることです。
例えば、測定データをCADソフトや統計分析ツールと連携させることで、加工精度の傾向分析や工程能力指数（Cpk）の算出が可能になります。
また、クラウド上でデータ共有すれば、設計・製造・品質保証の各部門がリアルタイムで情報を共有でき、トレーサビリティの強化にもつながります。
つまり、三次元測定機は「測るための機械」ではなく、「品質を数値で語るためのツール」として位置づけることが重要です。
■ 5. 導入後は“継続改善”を意識する
三次元測定機を導入しただけで終わりにせず、継続的な活用と改善を続けることが、成功企業の共通点です。
導入初期は基本的な寸法検査から始め、慣れてきたら自動測定や多点測定、CAD比較など、活用範囲を少しずつ広げていくと良いでしょう。
また、定期的に測定プログラムの見直しや、測定環境の点検を行うことで、精度の維持と作業効率を両立できます。
社内に5S活動のような「測定の見える化」文化を根づかせることで、三次元測定機の価値はさらに高まります。
■ まとめ：最適な選定と活用で“品質を見える化”する
三次元測定機を導入する目的は、単に高精度な測定を行うことではなく、品質の安定化と工程の改善を実現することにあります。
そのためには、「目的の明確化」「測定対象との適合」「操作性と教育」「データ活用体制」の4つが鍵になります。
正しい選定と活用を行えば、三次元測定機はコストではなく“投資”に変わります。
それは、品質保証の強化だけでなく、企業の信頼性と競争力を高める最強の武器になるのです。
