円筒研削盤とは？高精度な外径加工を実現する研削盤
1. 円筒研削盤とは？基本構造と加工の仕組み
1-1. 円筒研削盤とは
円筒研削盤とは、円筒形状の工作物を回転させながら砥石を接触させ、主に外周面を高精度に仕上げる工作機械です。シャフトやスピンドル、ローラー、ピンなど、回転軸として使用される部品の外径加工に広く用いられています。
金属部品の製造では、旋盤による切削加工で大まかな形状を作った後、最終工程として研削加工を行うケースが少なくありません。円筒研削盤は、一度に大きく材料を削り取ることよりも、わずかな加工代を除去しながら、寸法精度や表面粗さ、真円度、円筒度を整えることを得意としています。
特に、数ミクロン単位の寸法管理が必要な部品や、焼入れ後の硬い鋼材を仕上げる場合に有効です。そのため、自動車部品、工作機械部品、産業機械部品、金型部品など、高い精度と耐久性が求められる製品の製造現場で活用されています。
1-2. 円筒研削盤の基本構造
円筒研削盤は、主に砥石台、主軸台、心押台、テーブル、ベッドなどで構成されています。
砥石台には、高速で回転する研削砥石が取り付けられています。砥石は多数の砥粒からできており、一つひとつの砥粒が小さな刃物のような役割を果たします。砥石を工作物に押し当てることで、表面を少しずつ削り取ります。

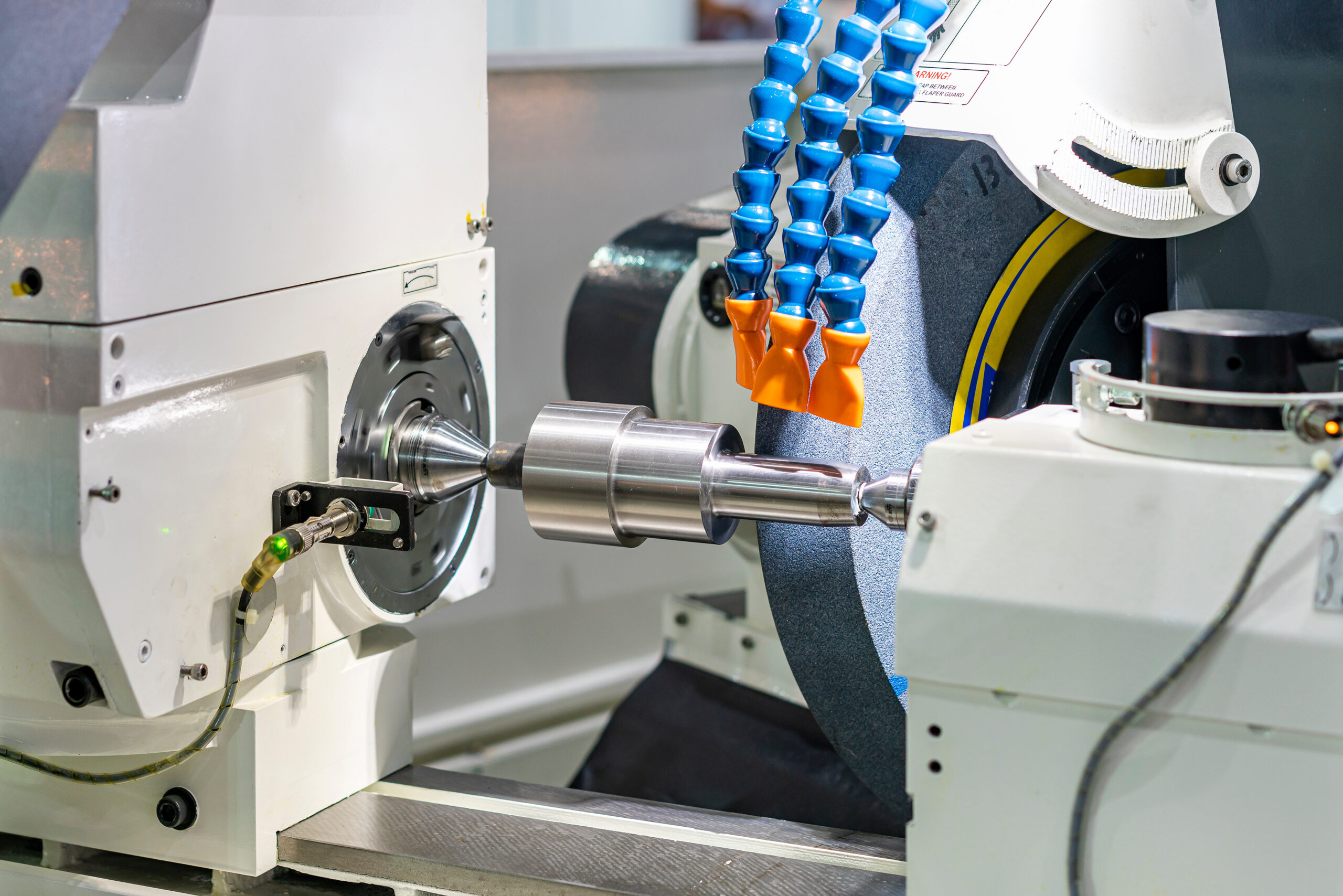

主軸台は工作物を回転させるための装置です。工作物の一端を支持し、一定の速度で回転させます。反対側には心押台が配置され、センタと呼ばれる支持具によって工作物を両端から支えます。両端を支持することで、細長いシャフトなども安定した状態で加工できます。
テーブルは工作物を左右方向へ移動させる役割を持ちます。砥石台とテーブルの動きを組み合わせることで、工作物の外周全体を均一に研削します。また、これらの装置を支えるベッドには、高い剛性と振動を抑える性能が求められます。機械の振動やたわみは、仕上がり精度に直接影響するためです。
1-3. 円筒研削の加工原理
円筒研削では、工作物と砥石の両方を回転させながら加工を行います。一般的に、砥石は工作物よりもはるかに高速で回転します。回転する砥石を工作物の外周面に少しずつ切り込ませ、表面の材料を微細に除去していきます。
加工方法には、主にトラバース研削とプランジ研削があります。トラバース研削は、工作物を軸方向に往復させながら外周面を研削する方法です。比較的長いシャフトやローラーの加工に適しています。
一方、プランジ研削は、工作物を軸方向に移動させず、砥石を半径方向から直接切り込ませる方法です。短い外径部分や段付き部品の加工に向いており、加工時間を短縮しやすいという特徴があります。
研削加工では、切り込み量、工作物の回転速度、砥石の周速度、送り速度などの条件が仕上がりに大きく影響します。条件が適切でない場合、寸法誤差だけでなく、研削焼けやびびり、表面の傷などが発生する可能性があります。
1-4. 円筒研削盤と旋盤の違い
円筒研削盤と旋盤は、どちらも円筒形状の部品を加工する機械ですが、使用する工具と目的が異なります。旋盤は、バイトと呼ばれる刃物を使って材料を削り、部品の形状を作る工作機械です。一度に比較的大きな加工代を除去できるため、粗加工や中仕上げに適しています。
円筒研削盤は、砥石を使って表面を微細に削る機械です。加工能率よりも、寸法精度や表面品質を高めることを重視しています。そのため、一般的には旋盤で所定の形状に近づけた後、円筒研削盤で最終寸法に仕上げます。
また、円筒研削盤は、焼入れによって硬くなった材料でも加工しやすい点が特徴です。旋盤加工が難しい高硬度材でも、適切な砥石を選定することで高精度に仕上げられます。旋盤と円筒研削盤は競合する設備ではなく、粗加工と仕上げ加工を分担する関係にあると考えると理解しやすいでしょう。
2. 円筒研削盤で加工できるワークと主な用途
2-1. 円筒研削盤で加工できる形状
円筒研削盤は、主に円筒状の工作物の外周面を高精度に仕上げるために使用されます。代表的な加工形状は、同じ直径が連続するストレート形状です。シャフトやローラーのように、一定の外径を持つ長尺部品の仕上げ加工に適しています。
また、外径が途中で変化する段付き形状や、先端に向かって直径が変わるテーパー形状にも対応できます。機種や砥石の形状によっては、外径と端面を連続して加工することも可能です。複数の外径を持つ部品や、肩部の直角度が求められる部品では、CNC円筒研削盤やアンギュラ円筒研削盤が用いられます。
ただし、円筒研削盤は基本的に回転対称形状の加工を得意とする機械です。角形部品や複雑な非対称形状の加工には適していないため、ワークの形状に応じて平面研削盤や成形研削盤などと使い分ける必要があります。
2-2. 主な加工対象となる部品
円筒研削盤で加工される代表的な部品には、シャフト、スピンドル、ローラー、ピン、軸受部品などがあります。これらは回転運動や直線運動を支える重要な機械部品であり、外径寸法のわずかな誤差が、振動や騒音、摩耗、回転精度の低下につながることがあります。
例えば、工作機械の主軸に使用されるスピンドルには、高い真円度や同軸度、滑らかな表面が求められます。搬送設備や印刷機械に用いられるローラーでは、長さ方向に外径が均一であることが重要です。また、ベアリングが取り付けられるシャフト部分では、はめあい公差を満たすための厳密な寸法管理が必要になります。
そのほか、金型部品、測定器部品、治具、精密工具などにも円筒研削が利用されます。特に、旋盤加工だけでは要求される精度や表面粗さを満たせない場合に、最終仕上げ工程として採用されます。
2-3. 円筒研削盤が使用される業界
円筒研削盤は、自動車、工作機械、産業機械、航空宇宙、医療機器など、幅広い業界で活用されています。自動車分野では、エンジンや変速機、駆動系に使われる各種シャフトやピンの加工に使用されます。これらの部品は量産性に加えて、安定した寸法精度や耐久性が求められます。
工作機械分野では、主軸や送りねじ、工具保持部品など、高い回転精度を必要とする部品に欠かせません。産業機械分野では、ポンプ軸、モーター軸、油圧機器の部品、搬送ローラーなどが主な対象です。
航空宇宙や医療機器の分野では、部品の小型化や高機能化に伴い、より厳しい寸法公差や表面品質が要求されます。そのため、加工状態を数値制御できるCNC円筒研削盤や、機上測定機能を備えた設備の導入が進められています。
2-4. 円筒研削盤が必要になる加工条件
円筒研削盤が必要になるのは、旋盤などの切削加工では達成しにくい精度や表面品質が求められる場合です。具体的には、外径寸法の公差が厳しい部品、高い真円度や円筒度が必要な部品、摩擦を抑えるために滑らかな表面が必要な部品などが該当します。
また、焼入れ処理後の鋼材のように、硬度が高く切削工具では加工しにくい材料にも有効です。熱処理によって生じた変形や寸法のばらつきを、円筒研削によって最終寸法へ修正できます。
円筒研削盤を使用するかどうかは、部品の形状だけでなく、材質、要求精度、表面粗さ、生産数量、加工コストを総合的に判断することが重要です。必要以上に高精度な研削を指定すると、加工時間や費用が増えるため、部品の機能に合った公差と仕上げ条件を設定する必要があります。
3. 円筒研削盤の種類とそれぞれの特徴
円筒研削盤には、操作方法や加工できる範囲、生産数量などに応じて複数の種類があります。機種ごとに得意とする加工が異なるため、導入時にはワークの形状や要求精度だけでなく、段取り替えの頻度、作業者の技能、将来的な自動化の必要性まで考慮することが重要です。
3-1. 汎用円筒研削盤
汎用円筒研削盤は、ハンドルやレバーを操作しながら、作業者が切り込み量や送り量を調整して加工する研削盤です。加工条件を柔軟に変更しやすく、試作品や一品物、多品種少量生産に適しています。
図面やワークの状態を確認しながら細かく条件を調整できるため、補修部品や特殊形状の部品にも対応しやすい点が特徴です。また、CNC機と比較すると設備費用を抑えやすく、加工内容が頻繁に変わる現場でも導入しやすい傾向があります。
一方で、寸法の追い込みや砥石の切り込み操作には経験が必要です。作業者の技能によって加工時間や仕上がりに差が出やすいため、安定した品質を維持するには、作業手順の標準化や技能継承が欠かせません。
3-2. CNC円筒研削盤
CNC円筒研削盤は、砥石台やテーブルの動作、切り込み量、送り速度などを数値制御する研削盤です。あらかじめ登録したプログラムに沿って加工できるため、加工品質を安定させやすく、同一部品の連続加工や量産に向いています。
段付き形状やテーパー形状など、複数の加工箇所を持つワークにも対応しやすく、作業者によるばらつきを抑えられる点がメリットです。自動計測、自動補正、自動ドレッシングなどの機能を備えた機種では、加工中の寸法変化や砥石の摩耗を補正しながら、高精度な加工を継続できます。
ただし、汎用機よりも導入費用が高く、加工プログラムの作成や設備保全に関する知識が必要です。少量生産では、プログラム作成や段取りにかかる時間が負担になる場合もあります。
3-3. 万能円筒研削盤
万能円筒研削盤は、外径研削に加えて、内径研削や端面研削にも対応できる機種です。砥石台や主軸台の角度を変更できる構造を持ち、一台で複数の加工工程を行える点が特徴です。
外径と内径の同軸度が求められる部品を、一度の段取りで加工できれば、ワークを付け替える際に生じる誤差を抑えられます。そのため、精密機械部品や金型部品など、複数箇所の位置関係が重要なワークに適しています。
多様な加工に対応できる反面、機械の操作や段取りは複雑になりやすく、加工内容に応じた砥石や条件の選定も必要です。
3-4. アンギュラ円筒研削盤
アンギュラ円筒研削盤は、砥石軸を斜めに配置し、外径と端面を連続または同時に研削できる機種です。段付きシャフトや軸受部分など、外径と肩端面の両方に高い精度が求められる部品の加工に適しています。
一度の段取りで複数面を加工できるため、工程を集約しやすく、段取り時間や加工時間の短縮につながります。また、外径と端面の直角度や位置関係を確保しやすい点もメリットです。量産部品の加工では、ローダーや測定装置と組み合わせた自動化にも利用されます。
3-5. センタレス研削盤との違い
センタレス研削盤は、ワークをセンタで固定せず、研削砥石、調整砥石、受け板の間で支持しながら外周を研削する機械です。ワークを一本ずつ両端で固定する必要がないため、同じ直径の丸棒やピンを連続加工する大量生産に適しています。
これに対して円筒研削盤は、主軸台と心押台などでワークを支持して加工します。段付き形状やテーパー形状など、複雑な軸物部品に対応しやすく、加工箇所の位置を管理しやすい点が特徴です。
単純形状を大量に加工する場合はセンタレス研削盤、複数の外径や段差を持つ部品を高精度に仕上げる場合は円筒研削盤というように、ワーク形状と生産数量に応じて選定することが大切です。
4. 円筒研削盤のメリット・デメリット
円筒研削盤は、シャフトやローラーなどの外径を高精度に仕上げられる一方、設備費用や加工条件の管理が必要です。導入や外注加工を検討する際は、精度だけでなく、生産数量や加工時間、作業者に求められる技能まで含めて判断する必要があります。
4-1. 円筒研削盤のメリット
円筒研削盤の大きなメリットは、高い寸法精度を実現できることです。砥石によって表面を少しずつ除去するため、旋盤加工後のワークを最終寸法へ細かく追い込めます。軸受とのはめあいや部品同士の組み付けに厳しい公差が求められる場合に有効です。
また、真円度や円筒度を高められる点も特徴です。外径寸法が規格内であっても、ワークがわずかに楕円形になっていたり、長さ方向に太さの差があったりすると、回転時の振動や偏摩耗につながります。円筒研削を行うことで、回転部品に必要な形状精度を整えられます。
表面粗さを小さくできることもメリットです。軸受部やシール部、摺動部の表面を滑らかに仕上げることで、摩擦や摩耗、液体の漏れを抑えやすくなります。部品の性能や寿命を向上させるうえでも、表面品質は重要です。
さらに、焼入れ鋼などの高硬度材を加工できる点も強みです。熱処理後の部品は硬く、一般的な切削工具では加工しにくくなりますが、材質に適した砥石を選ぶことで仕上げ加工が可能です。熱処理によって生じた変形を修正し、最終寸法へ整える用途にも利用されます。
4-2. 円筒研削盤のデメリット
一方、円筒研削盤は、一度に大きな加工代を除去する加工には向いていません。研削は微小な切り込みを繰り返す仕上げ加工であるため、取り代が大きい場合は加工時間が長くなります。旋盤で十分に粗加工を行い、適切な研削代を残すことが重要です。
砥石の管理が必要な点もデメリットです。砥石は使用するにつれて摩耗し、目詰まりや形状崩れが発生します。そのまま加工を続けると、寸法精度や表面粗さが悪化するため、定期的なドレッシングや交換が欠かせません。砥石の種類や粒度、結合度も、ワークの材質や目的に応じて選定する必要があります。
また、加工条件が適切でないと、研削焼けやびびり、割れなどの不具合が発生する可能性があります。切り込み量が大きすぎる場合や、研削液が十分に届いていない場合には、加工部に熱が集中します。高精度な仕上げを安定して行うには、砥石周速度、ワーク回転速度、送り速度、研削液の供給状態を適切に管理しなければなりません。
4-3. 導入効果を判断するポイント
円筒研削盤の導入を判断する際は、要求精度と生産数量のバランスを確認することが大切です。高精度な軸物部品を継続的に加工する場合は、内製化によって品質の安定や納期短縮が期待できます。一方、加工頻度が低い場合は、設備費用や保守費用、作業者教育の負担が大きくなることがあります。
そのため、対象ワークの材質、形状、公差、表面粗さ、月間生産数を整理し、外注費との比較や設備の稼働率まで含めて検討することが重要です。
5. 円筒研削盤を選ぶ際のポイントと加工精度を高める方法
円筒研削盤を選定する際は、設備価格や加工可能な最大寸法だけで判断するのではなく、対象ワークの形状、要求精度、生産数量、作業体制を整理することが重要です。必要な機能が不足していると品質や生産性に影響し、反対に過剰な仕様を選ぶと導入費用や維持費が増加します。
5-1. 加工するワークの仕様を整理する
最初に確認したいのが、加工対象となるワークの仕様です。外径、全長、重量、材質、形状に加え、必要な寸法公差や表面粗さを明確にします。段付き形状やテーパー形状、端面を持つワークでは、それぞれの加工に対応できる機械構成が必要です。
細長いシャフトの場合は、加工中のたわみや振動を抑えるため、心押台や振れ止めの対応範囲も確認します。ワークの最大寸法だけでなく、普段加工する部品の寸法帯を把握しておくと、実際の運用に適した機種を選びやすくなります。
5-2. 生産数量に合った機種を選ぶ
試作品や一品物、多品種少量生産では、加工条件を柔軟に変更できる汎用円筒研削盤が適しています。作業者がワークの状態を確認しながら調整できるため、加工内容が頻繁に変わる現場に向いています。
一方、同一部品を繰り返し加工する場合や、安定した品質を求める場合には、CNC円筒研削盤が有効です。加工プログラムを登録することで、切り込みや送りを自動化でき、作業者によるばらつきを抑えられます。量産では、加工時間だけでなく、段取り替えや測定、ワークの着脱にかかる時間も含めて生産性を比較する必要があります。
5-3. 必要な加工精度を確認する
機種選定では、外径寸法の公差だけでなく、真円度、円筒度、同軸度、振れ、表面粗さなどの要求も確認します。どの精度を優先するかによって、必要な機械剛性や主軸性能、制御機能が異なるためです。
ただし、カタログに記載された精度は、ワークの材質や形状、加工条件、周辺環境によって変化します。実際の対象ワークを使ったテスト加工を依頼し、要求品質を安定して満たせるか確認することが重要です。
5-4. 自動化・省人化機能を確認する
生産性を高めるには、自動計測、自動補正、自動ドレッシングなどの機能が有効です。加工中に外径を測定し、その結果を切り込み量へ反映できれば、砥石摩耗や温度変化による寸法のずれを抑えられます。
量産ラインでは、ローダーやロボットによるワーク着脱、加工状態の監視、異常検知なども検討対象です。ただし、自動化設備は初期費用が増えるため、対象部品の生産期間や数量を踏まえて費用対効果を判断します。
5-5. 加工精度を安定させるポイント
高精度な加工を継続するには、機械性能だけでなく、日常的な管理も欠かせません。ワークを適切に支持し、材質や加工目的に合った砥石を選定する必要があります。また、砥石の目詰まりや形状崩れを防ぐため、適切なタイミングでドレッシングを行います。
研削液の供給状態や液温も、研削焼けや熱変位に影響します。機械の暖機運転、室温管理、定期的な寸法測定を行い、変化を加工条件へ反映することが精度の安定につながります。
5-6. 導入前にメーカーへ確認したい項目
導入前には、保証精度、テスト加工の可否、操作性、保守体制を確認します。砥石や交換部品の入手性、故障時の対応、作業者向け教育の内容も重要です。
円筒研削盤は長期間使用する設備であるため、本体性能だけでなく、導入後の支援まで含めて比較する必要があります。自社のワークと生産計画を具体的に提示し、将来的な自動化や加工品目の変化にも対応できる機種を選ぶことが、投資効果を高めるポイントです。
