肉厚不足とは？割れ・変形を招く設計ミスの原因

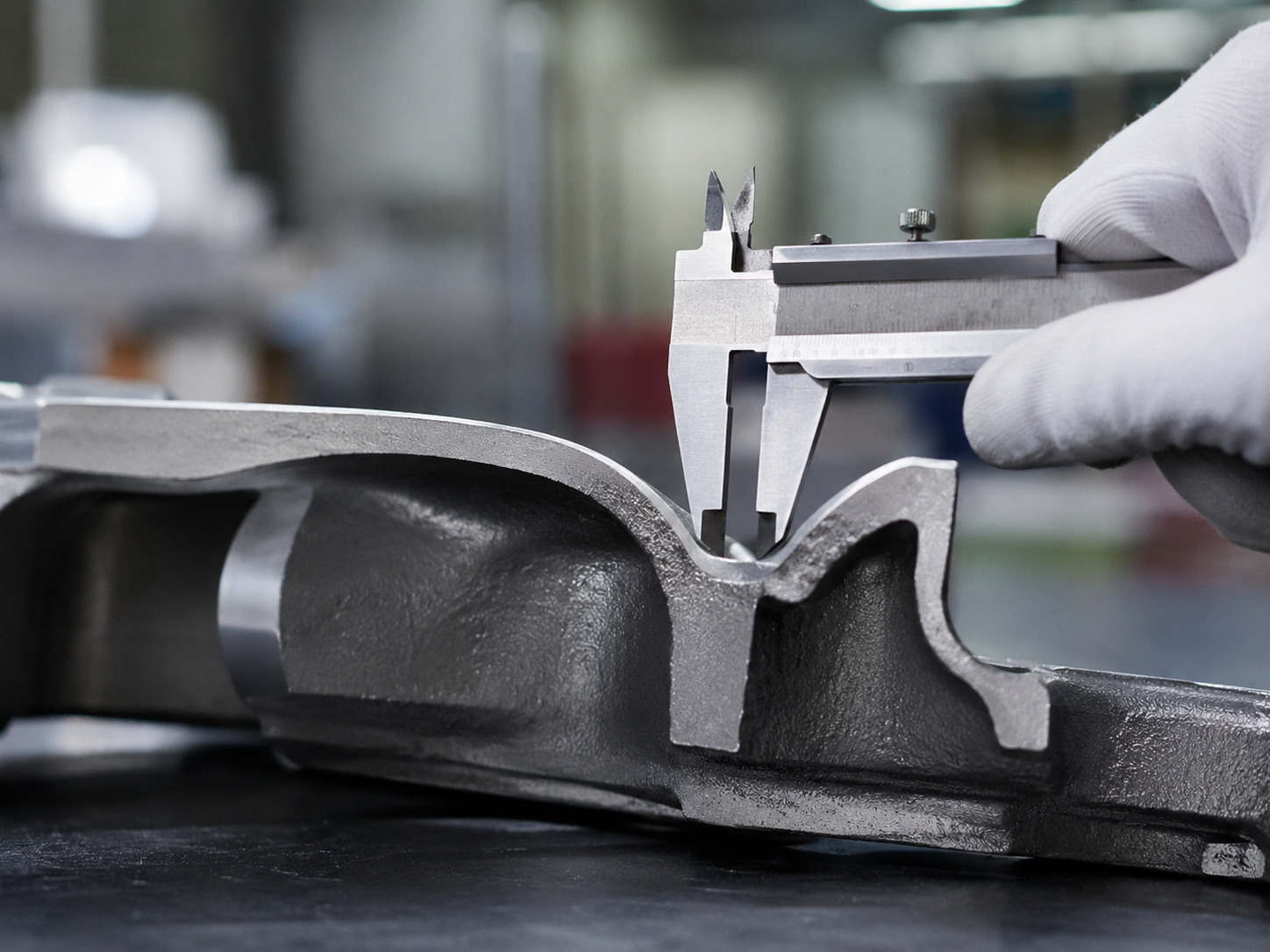

1. 肉厚不足とは？製造現場で起こる「薄すぎる設計」の基本
製造業において、製品品質や耐久性、量産性を左右する重要な要素の一つが「肉厚」です。しかし、軽量化やコスト削減を優先するあまり、必要な厚みを確保できずに発生する「肉厚不足」が原因で、割れ・変形・強度不足などの品質トラブルにつながるケースは少なくありません。
特に近年は、軽量化要求の高まりや材料コスト上昇により、部品をできるだけ薄く設計したいというニーズが増えています。一方で、単純に厚みを減らすだけでは、成形性や耐久性、加工性が低下し、かえって不良率上昇や設計変更コストを招くことがあります。
まずは、肉厚不足とは何か、どのような状態を指すのかを整理し、薄肉設計との違いや、どのような製造分野で問題になりやすいのかを理解していきましょう。
1-1. 肉厚とは、部品や製品の厚みのこと
肉厚とは、部品や製品を構成する材料の厚みのことを指します。樹脂成形品、鋳造品、板金部品、切削部品など、多くの製造工程において重要な設計要素であり、強度・剛性・重量・加工性・コストに大きく影響します。
例えば、肉厚が厚くなると一般的には強度を確保しやすくなりますが、その分だけ重量増加や材料費上昇、冷却時間の長期化などが発生します。逆に、肉厚を薄くすると軽量化やコスト削減につながる一方で、十分な強度を維持できなくなる可能性があります。
つまり肉厚は、単純に「厚ければ良い」「薄ければ良い」というものではなく、製品用途や使用環境に応じて適切な厚みを設定する必要があります。
1-2. 肉厚不足とは、必要な強度や成形性を満たせない状態
肉厚不足とは、部品や製品が本来必要とする性能を満たせないほど厚みが不足している状態を指します。
例えば、以下のような状態は肉厚不足の典型例です。
・荷重がかかった際に割れやすい
・使用中に変形やたわみが発生する
・成形時に材料が十分流れず充填不良になる
・組立時に破損しやすい
・長期使用で疲労破壊しやすい
重要なのは、「図面上で薄い＝肉厚不足」ではないという点です。見た目には問題がなくても、実際の使用条件や応力状態を考慮すると強度不足になるケースもあります。
また、肉厚不足は量産後に顕在化することも多く、試作品では問題なくても、市場投入後の破損やクレームで発覚するケースもあります。そのため、設計段階から必要肉厚を正しく設定することが重要です。
1-3. 肉厚不足と薄肉設計の違い
肉厚不足と混同されやすい言葉に「薄肉設計」があります。しかし、この2つは意味が異なります。
薄肉設計とは、必要性能を維持しながら意図的に厚みを最適化する設計手法です。軽量化やコスト削減を目的として行われますが、材料選定、補強構造、応力解析などを組み合わせながら成立させます。
一方、肉厚不足は、必要条件を満たせない状態です。
つまり、
薄肉設計 ＝ 計画的な最適化
肉厚不足 ＝ 必要性能を満たせない設計不良
という違いがあります。
例えば、肉厚を減らす代わりにリブを追加したり、材料を高強度化したりすることで、薄くしても性能を維持できるケースがあります。逆に、単純にコスト目的で厚みだけ削減すると、肉厚不足になる可能性が高まります。
1-4. 肉厚不足が問題になりやすい製造分野
肉厚不足はさまざまな製造分野で問題になりますが、特に以下の分野では注意が必要です。
・樹脂成形品
射出成形では、薄すぎる部分があると樹脂流動が悪化し、ショートショットやウェルドライン、反りの原因になります。また、使用中の割れや変形にもつながります。
・鋳造品
鋳造では、薄肉部分への湯回り不足や冷却差による歪みが問題になります。局所的な薄肉部は欠陥発生率を高めます。
・板金部品
曲げ加工やプレス加工では、薄すぎる設計によって変形や座屈が発生しやすくなります。
・機械加工部品
切削加工では、薄肉部が加工中にたわみやすく、寸法精度低下や加工不良につながることがあります。
このように、肉厚不足は単なる「厚み不足」の話ではなく、材料、加工方法、使用条件、製造プロセス全体に影響する設計課題です。だからこそ、まずは肉厚不足の本質を理解し、必要な厚みを根拠を持って設計することが重要になります。
2. 肉厚不足が起こる原因
肉厚不足は、単に「設計時に厚みを薄くしすぎた」という理由だけで発生するものではありません。実際には、軽量化やコスト削減を優先した設計判断、荷重や応力の見落とし、材料特性への理解不足、成形・加工条件との不整合など、複数の要因が重なって発生します。
特に製造現場では、図面上では問題がないように見えても、実際に成形・加工してみると割れや変形が発生することがあります。これは、設計値としての肉厚だけでなく、製造時のばらつきや材料の流れ、冷却収縮、加工中のたわみなどを十分に考慮できていないためです。
肉厚不足を防ぐには、「どこが薄いか」だけを見るのではなく、「なぜその厚みでは足りないのか」を把握することが重要です。ここでは、肉厚不足が起こる代表的な原因を整理します。
2-1. 軽量化やコスト削減を優先しすぎている
肉厚不足が起こる大きな原因の一つが、軽量化や材料費削減を優先しすぎることです。
製品を軽くしたい、材料使用量を減らしたい、成形時間や加工時間を短縮したいという考えから、肉厚をできるだけ薄く設定することがあります。もちろん、薄肉化そのものは悪いことではありません。適切に設計すれば、軽量化やコスト削減、製品の小型化につながる有効な手段です。
しかし、必要な強度や剛性を確認せずに肉厚だけを減らすと、部品が荷重に耐えられなくなり、使用中の割れや変形につながります。特に、従来品の形状をそのままにして厚みだけを薄くする設計変更は注意が必要です。形状や材料が同じでも、肉厚が変われば強度やたわみ量は大きく変化します。
また、材料費を削減できたとしても、不良率の上昇、金型修正、再試作、クレーム対応が発生すれば、結果的にコスト増になる可能性があります。肉厚を薄くする場合は、単なるコストダウンではなく、性能を維持したうえでの最適化として検討することが重要です。
2-2. 荷重・応力・使用環境を考慮できていない
肉厚不足は、製品が実際に受ける荷重や応力を十分に想定できていない場合にも発生します。
例えば、部品にかかる力が小さいと判断して薄く設計したものの、実際には組み立て時の締結力、輸送時の衝撃、使用中の繰り返し荷重、温度変化による膨張・収縮などが加わることがあります。このような条件を見落とすと、設計上は問題ないはずの肉厚でも、実使用では不足してしまいます。
特に注意すべきなのは、静的な荷重だけでなく、繰り返し荷重や衝撃荷重です。一度の力では壊れなくても、繰り返し力が加わることで疲労破壊が起こる場合があります。また、樹脂や金属は温度、湿度、薬品、紫外線などの環境条件によって強度や寸法安定性が変化することもあります。
そのため、肉厚を決める際は「通常使用時に壊れないか」だけでなく、「組み立て時」「輸送時」「長期使用時」「想定外に近い負荷がかかった時」まで含めて検討する必要があります。
2-3. 肉厚が不均一で、薄い部分に負荷が集中している
肉厚不足は、部品全体が薄い場合だけでなく、一部だけが局所的に薄くなっている場合にも発生します。
部品の形状によっては、角部、段差、穴まわり、リブの根元、ボス周辺などに応力が集中しやすくなります。こうした箇所の肉厚が不足していると、そこが割れや破断の起点になります。外観上は小さな薄肉部に見えても、実際には製品寿命を大きく左右する弱点になることがあります。
また、肉厚が急激に変化している形状も注意が必要です。厚い部分と薄い部分が隣接していると、成形時や冷却時の収縮差によって反りや歪みが発生しやすくなります。樹脂成形や鋳造では、材料の流れや冷却速度にも影響するため、充填不良や内部欠陥の原因になることもあります。
肉厚不足を防ぐには、単に最小肉厚だけを確認するのではなく、肉厚の変化が急すぎないか、応力が集中する箇所に十分な厚みや補強があるかを確認することが重要です。
2-4. 材料特性や成形条件を考慮せずに設計している
同じ肉厚でも、材料や製造方法によって必要な厚みは変わります。そのため、材料特性や成形条件を考慮しないまま設計すると、肉厚不足が発生しやすくなります。
例えば、樹脂成形では材料ごとに流動性、収縮率、耐衝撃性、耐熱性が異なります。流動性の低い材料で薄肉部を設計すると、樹脂が十分に流れず、ショートショットやウェルドラインなどの不良につながることがあります。また、耐衝撃性の低い材料では、同じ厚みでも割れやすくなる場合があります。
鋳造では、薄肉部に溶融金属が十分に回らない「湯回り不良」や、冷却差による歪みが発生することがあります。切削加工では、薄肉部が加工中にたわみ、寸法精度が安定しないこともあります。
つまり、肉厚は設計図面だけで完結するものではなく、材料、金型、加工方法、設備条件、量産時のばらつきまで含めて判断する必要があります。設計段階で製造部門や加工先と連携し、実際に作れる肉厚か、量産しても品質が安定する肉厚かを確認することが、肉厚不足を防ぐうえで欠かせません。
3. 肉厚不足によって発生する不具合
肉厚不足は、設計段階では小さな問題に見えても、製造後や使用中に大きな品質トラブルとして表面化することがあります。特に、割れ・変形・強度不足・成形不良は、肉厚不足によって発生しやすい代表的な不具合です。
肉厚が不足している部品は、必要な荷重に耐えられなかったり、外力や温度変化によって形状が変わりやすくなったりします。また、製造工程においても材料がうまく流れない、冷却時に歪みが出る、加工中にたわむといった問題が起こりやすくなります。
ここでは、肉厚不足によって発生する主な不具合を整理し、どのような場面で問題になるのかを解説します。
3-1. 割れ・破断が起こりやすくなる
肉厚不足による最も分かりやすい不具合が、割れや破断です。部品の厚みが不足していると、荷重を受けたときに応力が集中しやすくなり、薄い部分を起点として亀裂が発生します。
特に、角部、穴まわり、ボスの根元、リブの付け根、段差部分などは応力が集中しやすい箇所です。こうした部分の肉厚が不足していると、組み立て時の締め付け、使用中の振動、落下衝撃、繰り返し荷重などによって割れが発生しやすくなります。
また、試作品では問題が見つからなくても、量産品では材料ロットのばらつきや成形条件の違いによって、同じ設計でも割れが発生する場合があります。特に樹脂部品では、ウェルドラインや残留応力が薄肉部に重なると、想定よりも早く破損することがあります。
割れや破断は、製品の機能停止だけでなく、安全性や信頼性にも関わる重大な不具合です。そのため、肉厚不足が疑われる箇所については、使用条件に対して十分な強度を持っているかを事前に確認する必要があります。
3-2. 反り・歪み・変形が発生しやすくなる
肉厚不足は、反り・歪み・変形の原因にもなります。肉厚が薄い部分は剛性が低く、外力や熱、冷却収縮の影響を受けやすいため、形状を安定して保ちにくくなります。
例えば、樹脂成形品では、薄肉部と厚肉部が混在していると冷却速度に差が生じ、収縮量の違いによって反りが発生しやすくなります。鋳造品でも、肉厚の違いによる冷却差が歪みや寸法不良につながることがあります。
また、板金部品や切削加工部品では、薄すぎる部分が加工中や組み立て時にたわみ、狙った寸法や形状を維持できない場合があります。設計上は平面であっても、実際の部品では反りや波打ちが発生し、組み付け不良につながることもあります。
変形は、見た目の問題だけでなく、嵌合不良、位置ずれ、シール性低下、動作不良などの機能不具合にも直結します。特に、他部品と組み合わせて使う部品では、わずかな変形でも製品全体の品質に影響するため注意が必要です。
3-3. 強度不足や耐久性低下につながる
肉厚が不足すると、部品全体の強度や剛性が低下します。その結果、使用中にたわみやすくなったり、荷重に耐えられなかったり、長期使用によって破損しやすくなったりします。
強度不足は、すぐに破損として現れるとは限りません。初期段階では問題なく使用できても、繰り返し荷重や振動、温度変化、経年劣化によって徐々にダメージが蓄積し、ある時点で破断することがあります。これが疲労破壊や耐久性低下の問題です。
特に、樹脂部品ではクリープ変形にも注意が必要です。クリープとは、一定の荷重が長時間かかり続けることで、時間の経過とともに変形が進む現象です。肉厚が不足していると剛性が低くなるため、長期間の使用で寸法変化や機能低下が発生しやすくなります。
また、金属部品であっても、薄肉部に応力が集中している場合は疲労亀裂が発生しやすくなります。耐久性が求められる部品では、単に初期強度を満たすだけでなく、長期使用時の安全率も考慮することが重要です。
3-4. 成形不良・寸法不良・外観不良が起こる
肉厚不足は、製品使用時の不具合だけでなく、製造工程上の不良にもつながります。
樹脂成形では、肉厚が薄すぎる部分に樹脂が十分に流れ込まず、ショートショットと呼ばれる充填不足が発生することがあります。また、薄肉部では流動抵抗が大きくなるため、ウェルドライン、ヒケ、反り、白化、外観ムラなどの不良が起こりやすくなります。
鋳造では、薄い部分まで溶融金属が十分に回らない湯回り不良や、冷却の不均一による歪みが発生することがあります。切削加工では、薄肉部が加工中に振動したり、工具の力でたわんだりすることで、寸法精度が安定しないことがあります。
これらの不良は、検査で発見できれば手直しや廃棄で済む場合もありますが、量産時に発生すると歩留まり低下や納期遅延につながります。さらに、外観上は問題が分かりにくい内部欠陥や残留応力が残っていると、市場投入後の破損リスクにもなります。
つまり肉厚不足は、設計品質だけでなく、製造品質や量産安定性にも大きく影響する問題です。割れや変形が発生してから対処するのではなく、設計段階で不具合が起こりやすい箇所を見極め、必要な肉厚や補強を検討することが重要です。
4. 肉厚を薄くするメリット・デメリット
肉厚不足は割れや変形の原因になりますが、「肉厚を薄くすること」自体が必ず悪いわけではありません。製造業では、軽量化、材料費削減、製品の小型化、成形サイクル短縮などを目的として、あえて肉厚を薄くする設計が行われることがあります。
重要なのは、必要な強度や成形性を満たしたうえで薄くしているかどうかです。適切な検討を行った薄肉設計であれば、コストや性能面で大きなメリットがあります。一方で、根拠なく肉厚を削ってしまうと、肉厚不足となり、割れ・変形・強度不足・量産不良といったトラブルにつながります。
ここでは、肉厚を薄くするメリットとデメリットを整理し、どのようにバランスを取るべきかを解説します。
4-1. メリット：軽量化・材料費削減につながる
肉厚を薄くする最大のメリットは、製品を軽量化できることです。部品一つあたりの重量が減れば、製品全体の軽量化につながります。特に、自動車、航空機、搬送機器、ロボット、医療機器、携帯機器などでは、部品の軽量化が製品性能や使いやすさに直結します。
また、肉厚を薄くすると、使用する材料量を減らせるため、材料費の削減にもつながります。樹脂、金属、ゴムなど、材料単価が高い部品では、わずかな肉厚削減でも量産時には大きなコスト差になることがあります。年間生産数が多い製品ほど、材料使用量の削減効果は大きくなります。
ただし、材料費だけを見て肉厚を薄くするのは危険です。薄肉化によって不良率が上がったり、金型修正や再設計が必要になったりすれば、結果的に総コストは増加します。軽量化や材料費削減を目的とする場合でも、強度、剛性、成形性、耐久性を確認したうえで進める必要があります。
4-2. メリット：加工時間や成形サイクルを短縮できる場合がある
肉厚を薄くすることで、加工時間や成形サイクルを短縮できる場合があります。
樹脂成形では、肉厚が厚いほど冷却に時間がかかりやすくなります。冷却時間は成形サイクル全体に大きく影響するため、適切に薄肉化できれば、1ショットあたりの成形時間を短縮できる可能性があります。量産品では、成形サイクルが短くなることで生産効率が向上し、製造コスト低減につながります。
鋳造や金属加工でも、肉厚を抑えることで材料の使用量や加工除去量を減らせる場合があります。切削加工では、削る量が少なくなれば加工時間の短縮につながることがあります。
一方で、薄くすれば必ず加工しやすくなるわけではありません。薄肉部は成形時の流動抵抗が大きくなったり、加工中にたわみやすくなったりするため、かえって製造難易度が上がることもあります。例えば、薄肉の切削部品では、工具の力で部品が振動し、寸法精度や面精度が安定しにくくなる場合があります。
つまり、肉厚を薄くするメリットを得るには、製造方法ごとの制約を踏まえた設計が欠かせません。
4-3. デメリット：割れ・変形・強度不足のリスクが高まる
肉厚を薄くする最大のデメリットは、割れ・変形・強度不足のリスクが高まることです。肉厚が薄くなると、部品の断面積が小さくなり、荷重を受ける能力が低下します。また、剛性も低下するため、外力や熱、振動によって変形しやすくなります。
特に、応力が集中する箇所の肉厚を薄くしすぎると、割れや破断の起点になりやすくなります。角部、穴まわり、リブの根元、ボス周辺などは、薄肉化による影響を受けやすい部分です。
また、樹脂部品では、薄肉化によってクリープ変形や疲労破壊のリスクが高まる場合があります。金属部品でも、繰り返し荷重がかかる箇所では、薄肉部から亀裂が進展する可能性があります。
見た目には問題がないように見える部品でも、実際の使用環境では想定以上の負荷がかかることがあります。そのため、肉厚を薄くする場合は、単に初期強度だけでなく、長期使用時の耐久性や安全率も考慮する必要があります。
4-4. デメリット：量産後の品質トラブルや設計変更につながる
肉厚を薄くしすぎると、製造段階や量産後の品質トラブルにつながる可能性があります。
樹脂成形では、薄肉部に樹脂が十分に流れず、ショートショットやウェルドライン、反り、外観ムラが発生することがあります。鋳造では、薄い部分に溶融金属が回りきらず、湯回り不良や欠陥が発生しやすくなります。切削加工では、薄肉部が加工中にたわみ、寸法精度が安定しないことがあります。
これらの不具合が試作段階で発見できれば、設計修正や条件調整で対応できます。しかし、量産開始後に発覚すると、金型修正、工程変更、検査追加、納期遅延、クレーム対応などが発生し、大きな損失につながります。
また、一度量産用の金型や治具を作ってしまうと、肉厚を変更するための修正には時間と費用がかかります。場合によっては、形状全体の見直しや材料変更が必要になることもあります。
肉厚を薄くすることには明確なメリットがありますが、それは必要性能を満たしていることが前提です。薄肉化を進める際は、軽量化やコスト削減だけで判断せず、強度、成形性、加工性、量産安定性を総合的に確認することが重要です。
5. 肉厚不足を防ぐ設計・製造上のポイント
肉厚不足による割れや変形を防ぐには、設計段階で必要な肉厚を見極め、製造条件や使用環境に合った形状にすることが重要です。肉厚不足は、量産後に発覚すると金型修正、設計変更、再試作、検査追加などの対応が必要になり、コストや納期に大きな影響を与えます。そのため、問題が起きてから対処するのではなく、設計初期の段階でリスクを洗い出しておくことが欠かせません。
特に重要なのは、「厚くすればよい」と単純に考えないことです。肉厚を厚くしすぎると、重量増加や材料費上昇、冷却時間の長期化、ヒケや内部欠陥など別の問題が発生する可能性があります。肉厚不足を防ぐには、必要な強度を満たしながら、成形性・加工性・コスト・量産性のバランスを取ることが求められます。
ここでは、肉厚不足を防ぐために設計・製造段階で確認すべきポイントを解説します。
5-1. 用途・荷重・使用環境から必要肉厚を決める
肉厚を決める際は、まず部品がどのような用途で使われ、どのような負荷を受けるのかを明確にする必要があります。見た目や過去の類似品だけを参考にして肉厚を決めると、実際の使用条件に対して強度が不足する可能性があります。
例えば、部品にかかる荷重には、通常使用時の静的荷重だけでなく、組み立て時の締結力、輸送中の衝撃、落下時の負荷、振動、繰り返し荷重などがあります。また、温度変化、湿度、薬品、紫外線、屋外使用の有無など、使用環境によって材料の強度や寸法安定性が変化することもあります。
特に樹脂部品では、長時間荷重がかかることでクリープ変形が発生する場合があります。金属部品でも、繰り返し荷重による疲労破壊や、局所的な応力集中が問題になることがあります。
そのため、必要肉厚を決める際は、使用条件を整理したうえで、強度計算、過去実績、材料データ、解析結果などを組み合わせて判断することが重要です。単に「薄くできそうだから薄くする」のではなく、「この条件ならこの肉厚で安全に使える」と説明できる状態にしておく必要があります。
5-2. 肉厚をできるだけ均一にする
肉厚不足を防ぐうえで、肉厚をできるだけ均一にすることも重要です。部品の中に極端に薄い部分や、急激に厚みが変化する部分があると、応力集中や成形不良、反り・歪みの原因になります。
樹脂成形や鋳造では、厚い部分と薄い部分で冷却速度や収縮量が異なります。その結果、反りやヒケ、内部欠陥、寸法不良が発生しやすくなります。また、薄すぎる部分には材料が十分に流れにくく、充填不良が起こる可能性もあります。
設計時には、3Dデータや図面上で最小肉厚だけを見るのではなく、肉厚が急激に変化していないか、薄肉部が応力のかかる箇所に重なっていないかを確認することが大切です。やむを得ず厚みを変える場合は、段差を急に設けるのではなく、なだらかに変化させる、Rを付ける、補強形状を併用するなどの工夫が必要です。
肉厚を均一にすることは、強度確保だけでなく、量産時の品質安定にもつながります。設計段階で肉厚バランスを整えておけば、製造条件の調整幅も広がり、不良率の低減にもつながります。
5-3. リブ・R形状・補強構造で強度を確保する
肉厚不足を防ぐ方法は、単純に全体の厚みを増やすことだけではありません。むしろ、製品の軽量化やコスト削減を考える場合は、必要な箇所にだけ補強を加える設計が有効です。
代表的な方法が、リブの追加です。リブを設けることで、部品全体を厚くしなくても剛性を高めることができます。特に、広い平面部やたわみやすい箇所では、リブによって変形を抑えられる場合があります。ただし、リブを厚くしすぎると、ヒケや反りの原因になるため、母材との肉厚バランスを考慮する必要があります。
また、角部や段差部にはR形状を設けることが有効です。鋭い角は応力が集中しやすく、割れの起点になりやすいため、適切なRを付けることで応力を分散できます。穴まわり、ボス根元、リブ付け根なども、割れが発生しやすい箇所のため、補強や形状の見直しが必要です。
補強構造を検討する際は、「どこに荷重がかかるのか」「どの方向に変形しやすいのか」を把握したうえで、必要な場所に必要な補強を入れることが重要です。厚みを増やすだけでなく、形状によって強度を確保する考え方が、肉厚不足を防ぐうえで有効です。
5-4. 解析・試作・測定で量産前に確認する
肉厚不足を防ぐには、設計段階の検討だけでなく、量産前の確認も欠かせません。図面や3Dデータ上では問題がないように見えても、実際に製造すると材料の流れ、冷却収縮、加工中のたわみ、寸法ばらつきによって、想定どおりの肉厚や強度が得られないことがあります。
そのため、量産前には構造解析や成形解析を活用し、応力集中箇所、変形量、充填性、反りなどを確認することが有効です。解析によってリスクの高い箇所を事前に把握できれば、金型製作前や量産前に設計を見直すことができます。
また、試作品を用いた評価も重要です。実際に荷重試験、組み立て試験、落下試験、耐久試験、温度環境試験などを行うことで、設計上は見えにくい不具合を確認できます。さらに、完成品の肉厚測定や寸法測定を行い、設計値と実測値に差がないかを確認することも必要です。
量産前の確認を十分に行うことで、割れや変形、強度不足といったトラブルを未然に防ぎやすくなります。肉厚不足は、製造後に修正するほどコストが大きくなるため、設計・試作・評価の段階でリスクを潰しておくことが重要です。
