応力集中とは？なぜ角で割れるのかを分かりやすく解説
1.応力集中とは？
応力集中とは、部品や材料に力がかかったときに、その力によって生じる負担、つまり応力が一部の場所に集中して大きくなる現象のことです。
金属部品や樹脂部品、板金部品、機械部品などは、使用中にさまざまな力を受けています。たとえば、引っ張られる力、押しつぶされる力、曲げられる力、ねじられる力、振動による繰り返しの力などです。これらの力が部品全体に均一に伝わっていれば、材料は比較的安定して力を受けることができます。しかし、部品の形状に角、穴、溝、段差、切欠きなどがあると、その部分で力の伝わり方が変化し、局所的に大きな応力が発生します。これが応力集中です。
たとえば、紙を手で引っ張るだけではなかなか破れなくても、端に少し切れ込みを入れてから引っ張ると、そこから簡単に破れます。これは、切れ込みの先端に力が集中するためです。部品や材料でも同じようなことが起こります。見た目には小さな角や傷であっても、力がかかったときには、その部分に大きな負担が集まり、割れや亀裂の起点になることがあります。
製造業の現場では、「なぜこの部品は角から割れたのか」「なぜ穴のまわりに亀裂が入ったのか」「材料の強度は足りているはずなのに、なぜ破損したのか」といった問題が起こることがあります。このようなトラブルの原因として多いのが、応力集中です。単純に材料の強度不足だけが原因ではなく、形状や加工状態によって、一部分だけに想定以上の応力が発生している場合があります。
応力集中を理解するうえで重要なのは、「部品全体にかかる力」と「一部分に発生する応力」は必ずしも同じように考えられないという点です。たとえば、同じ荷重がかかる部品でも、角が鋭い形状と、角に丸みがある形状では、壊れやすさが大きく変わります。角が鋭いほど、その部分に応力が集中しやすくなります。一方で、角にRをつけて丸めると、力の流れがなだらかになり、応力が分散されやすくなります。そのため、設計図面でよく見られる「R加工」や「面取り」は、単に見た目を整えるためだけでなく、割れや破損を防ぐためにも重要な意味を持っています。
また、応力集中は目に見えにくいことも特徴です。部品の外観だけを見ると問題がなさそうに見えても、実際に力がかかったときには、穴の縁、段差の根元、溶接部の端、加工傷の先端などに応力が集中している場合があります。特に、繰り返し荷重がかかる部品では注意が必要です。一回の力では壊れなくても、小さな応力集中部に負担が何度も繰り返しかかることで、少しずつ亀裂が進み、最終的に疲労破壊につながることがあります。
応力集中は、設計、加工、品質管理、保全のすべてに関係する重要な考え方です。設計段階では、角や段差をできるだけなだらかにすることが求められます。加工段階では、バリや傷、急激な形状変化を残さないことが重要です。品質管理では、割れが発生しやすい箇所を事前に把握し、検査ポイントとして確認する必要があります。保全やトラブル対応では、破損した部品の亀裂がどこから始まっているかを観察することで、応力集中が原因かどうかを推定できます。
つまり、応力集中とは「力が一部に集まり、そこだけが壊れやすくなる現象」と考えると分かりやすいでしょう。部品が角で割れる、穴のまわりから亀裂が入る、段差の根元で折れるといった現象の背景には、多くの場合、応力集中が関係しています。材料の強度だけでなく、形状や加工状態まで含めて考えることが、破損を防ぐ第一歩です。応力集中を正しく理解することで、設計不良や加工不良によるトラブルを減らし、より安全で信頼性の高い製品づくりにつなげることができます。
2.なぜ角や穴のまわりで割れやすいのか？応力集中が起きる仕組み
力は部品の中を「流れる」ように伝わる
部品が破損したとき、割れの起点を確認すると、角部、穴のまわり、段差の根元、溝の端、切欠きの先端などから亀裂が始まっていることがあります。これは偶然ではありません。こうした形状は、力が一部分に集まりやすく、応力集中が発生しやすい場所だからです。
材料や部品に力がかかると、その力は部品の内部を伝わっていきます。このときイメージしたいのが、「力の流れ」です。まっすぐで滑らかな形状であれば、力は比較的なだらかに伝わります。しかし、途中に鋭い角や穴、段差、切欠きがあると、力の流れがそこで乱れます。力がスムーズに通れず、特定の部分を回り込むように伝わるため、その周辺に局所的な負担が発生します。この局所的な負担が、応力集中です。
穴のまわりでは応力が高くなりやすい
たとえば、平らな板を左右に引っ張る場合を考えてみます。何も加工されていない板であれば、力は板全体に比較的均一に伝わります。しかし、その板の中央に穴があいていると、力は穴を避けるように流れます。穴の部分には材料がないため、力を受け持つことができません。
その結果、穴の左右や周辺の限られた部分に力が集まり、応力が高くなります。これが、ボルト穴や加工穴のまわりから亀裂が入りやすい理由です。特に、引張荷重や繰り返し荷重がかかる部品では、穴の周辺が破損の起点になることがあります。
製造現場では、穴あけ加工そのものは日常的に行われます。しかし、穴の位置、穴径、端面からの距離、穴同士の間隔などによって、応力集中の程度は変わります。そのため、単に「穴をあける」だけでなく、力のかかり方を考慮した配置や形状にすることが重要です。
角や切欠きでは力の流れが急に曲がる
角部でも同じことが起こります。特に内角が鋭い形状では、力の流れが急激に曲げられます。材料内部を伝わる力は、なだらかに方向を変えられれば大きな問題になりにくいのですが、直角に近い角や鋭い切欠きがあると、その先端付近に応力が集中します。
人が歩いている道に急な曲がり角があると、そこだけ流れが詰まりやすくなるのと似ています。力の流れも、急な形状変化がある場所ではスムーズに進みにくくなり、一部分に負担が集まります。
このため、部品の角が鋭いままだと、そこから亀裂が入りやすくなります。特に、樹脂成形品のリブ根元、金属部品の段付き部、板金部品の打ち抜き端部などは注意が必要です。見た目には小さな角であっても、力がかかる条件によっては破損の原因になります。
小さな傷や加工跡も割れの起点になる
応力集中は、設計上の形状だけでなく、加工によって生じる小さな傷や跡によっても発生します。たとえば、切削加工の工具跡、プレス加工時のバリ、溶接部の止端、研磨不良による傷などです。
これらは一見すると大きな問題に見えない場合もあります。しかし、傷の先端やバリの根元は形状が鋭くなりやすく、そこに応力が集中します。特に、振動や繰り返し荷重がかかる部品では、小さな傷から亀裂が発生し、時間をかけて破損に至ることがあります。
そのため、破損対策では設計図面だけでなく、実際の加工状態を確認することも重要です。図面上では問題のない形状でも、加工時にバリや傷が残っていれば、そこが応力集中部になる可能性があります。
繰り返し荷重では疲労破壊につながりやすい
応力集中で特に注意すべきなのが、繰り返し荷重による疲労破壊です。一度だけ大きな力がかかって壊れる場合だけでなく、小さな力が何度も繰り返しかかることで、少しずつ亀裂が成長するケースがあります。
応力集中部では、周囲よりも高い応力が発生しています。そのため、部品全体としては許容範囲内の荷重であっても、角部や穴の周辺だけを見ると、局所的に厳しい状態になっていることがあります。これにより、疲労亀裂が発生し、最終的に破断につながります。
材料のカタログ値では十分な強度があるように見えても、実際の部品形状や加工状態によっては、想定より早く壊れることがあります。これは、材料の強度だけでなく、形状による応力集中を考慮する必要があることを示しています。
角や穴で割れる原因は材料の弱さだけではない
角や穴のまわりで割れやすい理由は、材料そのものが弱いからとは限りません。多くの場合、形状によって力の流れが乱れ、その結果として特定の部分に応力が集中していることが原因です。
そのため、破損対策を考えるときは、単に材料を強いものに変更するだけでは不十分な場合があります。もちろん、材料変更が有効なケースもありますが、形状が原因で応力集中が発生している場合は、同じような場所から再び割れる可能性があります。
応力集中を抑えるには、角にRをつける、穴の位置を見直す、段差をなだらかにする、加工傷を減らすといった形状や加工面からの対策が重要になります。特に、破損の起点がいつも同じ場所にある場合は、その場所に応力が集中していないかを確認する必要があります。
Rをつけると応力集中を緩和しやすい
応力集中は「鋭さ」と深く関係しています。切欠きや角が鋭いほど、応力は一点に集まりやすくなります。反対に、角を丸めたり、段差をなだらかにつないだりすると、力の流れが分散し、応力集中を緩和できます。
設計図面でR寸法が指定されるのは、このためです。Rは単なる加工指示ではなく、強度や寿命を左右する重要な設計要素です。特に、荷重がかかる部品や繰り返し使用される部品では、角部のRの有無が破損リスクに大きく影響します。
つまり、角や穴のまわりで割れやすいのは、そこに力の流れの乱れが生じ、局所的に大きな応力が発生するからです。応力集中の仕組みを理解すれば、「なぜ割れたのか」を形状や加工状態から考えられるようになり、再発防止のための具体的な対策につなげやすくなります。
3.応力集中が発生しやすい形状・加工部位の例
応力集中は、部品のどこにでも同じように発生するわけではありません。多くの場合、形状が急に変化している部分、材料が一部欠けている部分、加工によって傷や段差が生じている部分に発生します。製造業の現場では、「なぜこの場所から割れたのか」「材料強度は足りているのに、なぜ同じ箇所で破損するのか」といった問題が起こることがあります。そのような場合、破損した箇所の周辺に、応力集中を起こしやすい形状や加工跡がないかを確認することが重要です。

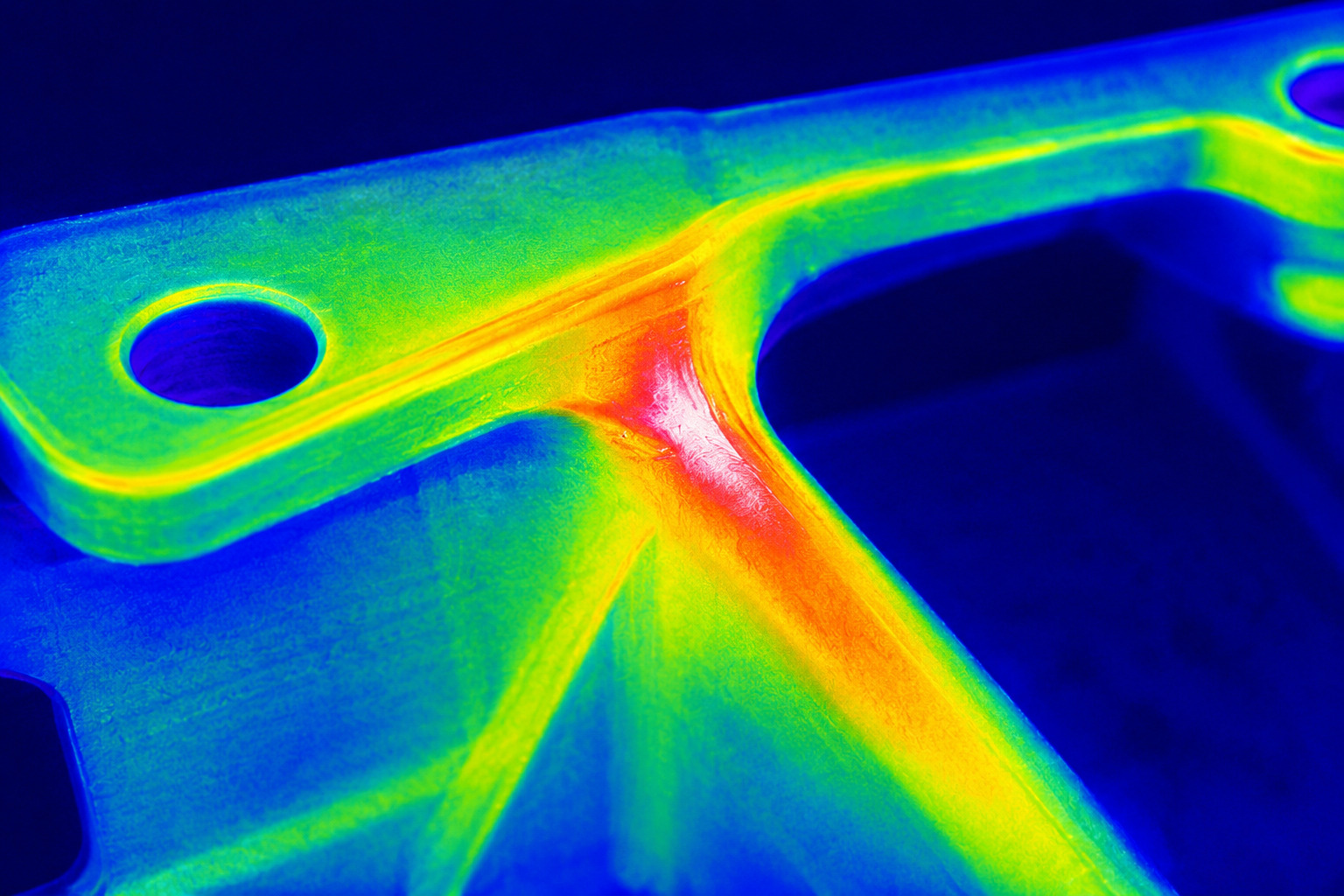

角部・隅部
応力集中が発生しやすい代表的な場所が、角部や隅部です。特に、内側に入り込んだ角、つまり内角部は注意が必要です。部品に力がかかったとき、鋭い角があると力の流れがそこで急に変化し、角の根元に応力が集まりやすくなります。
たとえば、樹脂成形品のリブ根元、金属ブラケットの曲げ部、ケース部品の内側の隅などは、割れや亀裂が発生しやすい箇所です。見た目にはしっかりした形状に見えても、角が鋭いままだと、荷重がかかったときにその部分だけが大きな負担を受けることがあります。
このような角部の応力集中を抑えるには、Rをつけて丸みを持たせることが有効です。Rを設けることで力の流れがなだらかになり、一点に応力が集中しにくくなります。設計図面で角部にR指定が入っているのは、加工性や見た目だけでなく、強度確保の意味もあります。
穴・ねじ穴・ボルト穴
穴の周辺も、応力集中が発生しやすい部位です。穴がある部分は材料が取り除かれているため、力を受け持つ断面が小さくなります。そのため、引張や曲げの力がかかったとき、穴のまわりに応力が集まりやすくなります。
特に、ボルト穴、ねじ穴、ピン穴、軽量化のための抜き穴などは注意が必要です。ボルトで締結される部品では、外力に加えて締付け力も加わるため、穴周辺に複雑な応力が発生することがあります。また、穴が部品の端に近すぎる場合や、穴同士の距離が近い場合も、局所的に応力が高くなりやすくなります。
さらに、穴あけ加工時に発生するバリや加工傷も、亀裂の起点になることがあります。穴そのものの設計だけでなく、加工後の面取り、バリ取り、仕上げ状態の確認も重要です。
溝・切欠き・キー溝
溝や切欠きも、応力集中が起こりやすい形状です。これらは意図的に部品の一部を削ったり、へこませたりする形状であるため、その先端や底部に応力が集まりやすくなります。
たとえば、シャフトに設けられるキー溝、スナップリング溝、位置決め用の切欠き、逃げ溝などが該当します。これらの形状は機能上必要な場合が多い一方で、断面が急に変化するため、強度面では弱点になりやすい部分です。
特に回転軸や繰り返し荷重を受ける部品では、キー溝の端部や溝底から疲労亀裂が発生することがあります。溝の底を鋭くせず、適切なRを設けることや、必要以上に深い溝を避けることが、応力集中の緩和につながります。
段付き部・肉厚変化部
部品の断面形状が急に変わる段付き部や、肉厚が大きく変化する部分も、応力集中の発生しやすい箇所です。たとえば、太い軸から細い軸に変わる部分、厚肉部から薄肉部につながる部分、補強リブの根元などが挙げられます。
段付き部では、力の流れが急に狭い部分へ移るため、段差の根元に応力が集中します。軸部品では、この段付き部から折損するケースもあります。特に曲げやねじりが加わる部品では、段差の根元に繰り返し応力がかかり、疲労破壊につながることがあります。
肉厚変化部では、応力集中だけでなく、成形不良や残留応力の問題も関係します。樹脂成形品では、急激な肉厚差によってヒケや反りが発生しやすくなり、結果として割れやすい状態になる場合があります。金属部品でも、急な断面変化は強度上の弱点になりやすいため、なだらかな形状でつなぐことが重要です。
溶接部・接合部
溶接部や接合部も、応力集中が発生しやすい場所です。溶接部では、母材と溶接金属の形状が連続していない場合があり、特に溶接ビードの端部や止端部に応力が集まりやすくなります。
また、溶接部には形状の変化だけでなく、熱による影響もあります。溶接時の加熱と冷却によって残留応力が発生したり、材質が部分的に変化したりすることがあります。そのため、単純な形状の部品よりも、破損リスクを慎重に評価する必要があります。
ボルト締結部やかしめ部、接着部などの接合部でも、荷重の伝わり方が不均一になりやすく、局所的な応力集中が起こる場合があります。接合部の周辺で割れや変形が起きる場合は、接合方法や荷重のかかり方を見直すことが重要です。
切削加工部・プレス加工部
加工によって生じる傷や形状変化も、応力集中の原因になります。切削加工では、工具の送り目や加工段差、工具の逃げ部などに微小な凹凸が残ることがあります。これらの凹凸が鋭い形状になっていると、そこに応力が集中します。
プレス加工や打ち抜き加工では、せん断面、破断面、バリなどが問題になることがあります。打ち抜き穴の端部にバリが残っていたり、破断面が粗かったりすると、そこが亀裂の起点になる可能性があります。特に、曲げ加工や繰り返し荷重が加わる部品では、加工端面の状態が強度に影響します。
そのため、加工後のバリ取り、面取り、研磨、表面仕上げは、単なる外観品質のためだけではありません。応力集中を抑え、破損リスクを下げるためにも重要な工程です。
応力集中しやすい場所を事前に把握することが重要
応力集中は、角部、穴、溝、段差、溶接部、加工傷など、形状や加工状態が変化する部分に発生しやすい現象です。破損トラブルを防ぐには、これらの部位を設計段階から意識することが重要です。
また、実際に割れや破損が発生した場合は、破損箇所だけを見るのではなく、その周辺に応力集中を起こしやすい形状がなかったかを確認する必要があります。亀裂の起点が角、穴、段差、傷の近くにある場合は、応力集中が関係している可能性が高いと考えられます。
応力集中しやすい形状や加工部位を理解しておくことで、設計段階で危険箇所を減らし、加工段階で不具合の原因を取り除き、品質管理では重点的に確認すべきポイントを明確にできます。これは、部品の信頼性向上や破損トラブルの再発防止に直結します。
4.応力集中のメリット・デメリット
応力集中という言葉を聞くと、「割れ」「破損」「強度低下」といった悪いイメージを持つ方が多いかもしれません。実際、製造業の設計・加工・品質管理の現場では、応力集中はトラブルの原因として扱われることが多い現象です。角部から割れる、穴のまわりに亀裂が入る、段差の根元で折れるといった不具合は、応力集中が関係している代表的な例です。
一方で、応力集中は必ずしも悪いものとは限りません。力を意図的に一部分へ集中させることで、切る、折る、割る、破断位置をコントロールするといった目的に利用されることもあります。重要なのは、応力集中そのものを「完全になくすべきもの」と考えるのではなく、製品の目的に応じて「避けるべき応力集中」と「利用できる応力集中」を見極めることです。
応力集中のデメリット
応力集中の最大のデメリットは、部品が想定よりも早く壊れやすくなることです。部品全体にかかる荷重が設計上の許容範囲内であっても、角部、穴、切欠き、段差、加工傷などに応力が集中すると、その部分だけが局所的に高い負担を受けます。その結果、亀裂の発生や破損につながることがあります。
たとえば、材料の強度計算上は問題がないはずの部品でも、実際には穴のまわりから亀裂が入ることがあります。これは、計算で見ている平均的な応力よりも、穴の周辺で発生している局所的な応力が高くなっているためです。応力集中を考慮せずに設計すると、「材料は十分強いはずなのに壊れる」というトラブルが起こりやすくなります。
また、応力集中は疲労破壊の原因にもなります。疲労破壊とは、一度の大きな力ではなく、小さな力が何度も繰り返しかかることで、少しずつ亀裂が進行し、最終的に破断する現象です。応力集中部では周囲よりも応力が高いため、繰り返し荷重を受けると亀裂が発生しやすくなります。モーター周辺の部品、回転軸、ブラケット、ばね部品、振動を受ける構造部品などでは、特に注意が必要です。
品質不良やクレームにつながるリスク
応力集中による破損は、製品の品質不良や顧客クレームにつながる可能性があります。たとえば、納入後に部品が割れたり、使用中に亀裂が入ったりすると、交換対応や原因調査、再発防止策の検討が必要になります。場合によっては、製品の安全性や信頼性に関わる重大な問題になることもあります。
製造業では、破損が発生した後の対応に多くの時間とコストがかかります。現品調査、破面観察、図面確認、加工条件の確認、材料ロットの確認、使用環境の調査など、原因を特定するためにはさまざまな確認が必要です。応力集中が原因であった場合、設計変更や加工条件の見直し、検査基準の追加などが必要になることもあります。
さらに、同じ形状の部品を量産している場合、1つの部品で発生した破損が、他の部品でも再発する可能性があります。そのため、応力集中による不具合は単発の問題としてではなく、設計・加工・品質保証の観点から再発防止まで考える必要があります。
コスト増加や設計自由度の低下につながる
応力集中を適切に考慮していないと、後工程でコストが増えることがあります。たとえば、試作後の評価で角部から亀裂が発生した場合、形状変更、金型修正、追加加工、材料変更などが必要になる場合があります。特に金型を使用する樹脂成形品やプレス部品では、設計変更が大きなコストにつながることがあります。
また、応力集中を避けるために、部品を必要以上に厚くしたり、大きくしたりするケースもあります。安全側の設計として有効な場合もありますが、過剰に肉厚を増やすと、重量増加、材料費増加、加工時間の増加につながります。樹脂部品では、肉厚を増やすことでヒケや反りが発生しやすくなる場合もあります。
つまり、応力集中を正しく理解していないと、壊れにくくするために単純に材料を増やす、強い材料に変えるといった対策に偏りがちです。しかし、実際には角にRをつける、段差をなだらかにする、穴の配置を見直すなど、形状を少し工夫するだけで改善できる場合もあります。
応力集中のメリット
応力集中にはデメリットが多い一方で、意図的に利用される場面もあります。代表的なのは、切断、折り曲げ、破断、開封などです。力を集中させることで、狙った場所から壊したり、切ったりしやすくすることができます。
たとえば、食品包装や樹脂フィルムの袋にある切り込みは、応力集中を利用した例です。切り込みがあることで、その部分に力が集中し、手で簡単に開封できます。切り込みがなければ、力が分散してしまい、開けにくくなります。
また、板金加工やプレス加工では、折り曲げ位置を安定させるために溝や薄肉部を設ける場合があります。あえて一部の剛性を下げたり、応力が集中しやすい形状にしたりすることで、狙った位置で曲がるようにするのです。破断線や切断線をコントロールする目的でも、応力集中が利用されることがあります。
破断位置をコントロールできる
応力集中を利用するメリットの一つに、破断位置をコントロールしやすいことがあります。たとえば、安全上、一定以上の力がかかったときに特定の部品だけが先に壊れるように設計する場合があります。これは、他の重要部品や本体側へのダメージを防ぐためです。
このような設計では、あえて弱い部分を作り、そこに応力が集中するようにします。機械部品でいうヒューズのような役割です。もちろん、これは十分な設計検討や安全性の確認を行ったうえで採用されるべき考え方です。意図しない場所で応力集中が起こると危険ですが、意図した場所に応力を集中させることで、製品全体の安全性や保護機能を高められる場合があります。
「避ける応力集中」と「利用する応力集中」を分けて考える
応力集中を考えるうえで重要なのは、その部品にとって応力集中が問題になるのか、それとも機能として利用できるのかを見極めることです。強度や耐久性が求められる部品では、応力集中はできるだけ抑える必要があります。たとえば、荷重を支えるブラケット、回転するシャフト、振動を受けるフレーム、締結部品などでは、角部や穴周辺の応力集中を軽減する設計が求められます。
一方で、包装材、切断補助部、折り曲げ部、破断させることを前提とした部品では、応力集中をうまく利用することがあります。この場合は、どこに力を集中させるか、どの程度の力で破断させるかをコントロールすることが重要です。
つまり、応力集中にはデメリットだけでなく、使い方によってはメリットもあります。ただし、製造業の多くの強度設計においては、意図しない応力集中を見逃さないことが重要です。割れや破損を防ぐためには、角部、穴、段差、傷などの形状を確認し、必要に応じてR付け、面取り、形状変更、加工条件の見直しを行うことが大切です。応力集中を正しく理解することで、破損リスクを下げるだけでなく、製品の機能や加工性を高める設計にもつなげることができます。
5.応力集中を防ぐ設計・加工の対策方法
応力集中は、角部、穴、段差、溝、加工傷など、形状や加工状態の変化がある場所で発生しやすい現象です。応力集中が大きくなると、部品全体としては十分な強度があるように見えても、特定の部分から亀裂や破損が発生することがあります。そのため、応力集中を防ぐには、材料の強度だけでなく、部品の形状、加工方法、仕上げ状態、使用条件まで含めて考えることが重要です。
製造業の現場では、破損トラブルが起きたときに「もっと強い材料に変えればよい」「板厚を増やせばよい」と考えられることがあります。もちろん、材料変更や肉厚アップが有効な場合もあります。しかし、破損の原因が応力集中にある場合、形状や加工状態を改善しなければ、同じ場所から再び割れる可能性があります。ここでは、応力集中を抑えるために実務で検討しやすい対策を紹介します。
角部にRをつける
応力集中対策として最も基本的なのが、角部にRをつけることです。鋭い角は、力の流れが急激に変化するため、応力が一点に集まりやすくなります。一方で、角を丸めてRを設けると、力の流れがなだらかになり、応力が分散されやすくなります。
たとえば、内角が直角に近い形状では、その角の根元に応力が集中しやすくなります。ここに適切なRを設けることで、亀裂の発生リスクを下げることができます。樹脂成形品のリブ根元、金属部品の段付き部、板金部品の曲げ部、切削部品の隅部などでは、Rの有無が強度や寿命に大きく影響します。
ただし、Rを大きくすればよいという単純な話ではありません。周辺部品との干渉、加工工具の制約、金型構造、組み付け性、外観なども考慮する必要があります。重要なのは、強度が必要な箇所に対して、可能な範囲でなだらかな形状を設けることです。
急な断面変化を避ける
段差や肉厚変化が急な部分も、応力集中が発生しやすい場所です。太い部分から細い部分へ急に変わる形状や、厚肉部から薄肉部へ急につながる形状では、力の流れが途中で乱れ、段差の根元に応力が集まりやすくなります。
このような場合は、断面変化をできるだけなだらかにすることが有効です。たとえば、段付き部にはフィレットを設ける、急な肉厚変化をテーパー形状でつなぐ、補強リブの根元を丸めるといった方法があります。力の流れを急に曲げず、自然に分散させる形状にすることで、局所的な応力の上昇を抑えられます。
特に、繰り返し荷重や振動を受ける部品では、段差部の設計が重要です。一度の荷重では問題がなくても、応力集中部に小さな負担が繰り返しかかることで疲労亀裂が発生することがあります。軸部品、ブラケット、フレーム、ばね周辺部品などでは、段付き部や肉厚変化部を重点的に確認することが大切です。
穴や溝の形状・配置を見直す
穴や溝は機能上必要な場合が多い一方で、応力集中を起こしやすい形状でもあります。穴がある部分は材料が取り除かれているため、力を受け持つ断面が小さくなります。また、力の流れが穴を避けるように回り込むため、穴の周辺に応力が集まりやすくなります。
応力集中を抑えるには、穴径、穴の位置、端面からの距離、穴同士の間隔、溝の深さ、溝底のRなどを見直すことが重要です。たとえば、穴が部品の端に近すぎると、端部との間に応力が集中しやすくなります。また、穴同士が近すぎる場合も、その間の断面に大きな負担がかかることがあります。
溝や切欠きについては、底部を鋭くしないことが重要です。キー溝、逃げ溝、スナップリング溝などは、機能上必要であっても、溝底が鋭いと亀裂の起点になりやすくなります。可能であれば溝底にRを設け、必要以上に深い溝や急な形状変化を避けることが望まれます。
バリ・傷・加工跡を減らす
応力集中は、設計上の形状だけでなく、加工によって生じるバリや傷、工具跡によっても発生します。図面上では問題のない形状であっても、実際の加工品に鋭いバリや深い傷が残っていれば、その部分に応力が集中する可能性があります。
たとえば、穴あけ加工後のバリ、プレス加工の打ち抜き端面、切削加工の工具跡、研磨時の傷、溶接部の止端などは、亀裂の起点になりやすい箇所です。特に、繰り返し荷重がかかる部品では、小さな傷でも疲労破壊につながることがあります。
そのため、バリ取り、面取り、研磨、仕上げ加工、溶接部の処理などは、外観品質だけでなく強度面でも重要です。検査工程では、寸法だけでなく、傷やバリの有無、表面状態、加工端面の粗さなども確認する必要があります。破損トラブルが発生した場合は、図面だけでなく、実物の加工状態を観察することが再発防止につながります。
荷重のかかり方を考慮する
応力集中を防ぐには、形状だけでなく、実際にどのような力がかかるのかを理解することも重要です。同じ形状でも、引張、曲げ、圧縮、ねじり、振動、衝撃など、荷重の種類によって応力が高くなる場所は変わります。
たとえば、曲げ荷重を受ける部品では、表面側に大きな応力が発生しやすくなります。ねじりを受ける軸では、溝や段付き部が弱点になりやすくなります。振動を受ける部品では、繰り返し応力によって疲労亀裂が進行する可能性があります。
設計段階では、部品が実際にどの方向から力を受けるのか、荷重は一度だけなのか繰り返しなのか、衝撃があるのか、温度変化や腐食環境があるのかを整理することが大切です。荷重条件を正しく把握できれば、応力集中が問題になりやすい箇所を予測しやすくなります。
CAE解析や試験で危険箇所を確認する
形状が複雑な部品や、安全性が求められる部品では、CAE解析や実機試験によって応力集中部を確認することが有効です。CAE解析を行うと、どの部分に応力が高く発生しているかを視覚的に把握できます。これにより、設計段階で危険箇所を見つけ、形状変更やR追加などの対策を検討しやすくなります。
ただし、CAE解析の結果は、入力条件やモデル化の方法によって変わります。荷重条件、拘束条件、メッシュの細かさ、材料特性などが適切でなければ、実際の破損状況と合わない場合があります。そのため、解析結果だけに頼るのではなく、試作品評価や実機試験、破損品の観察と合わせて判断することが重要です。
また、量産前の試験で亀裂や変形が見つかった場合は、その場所が応力集中しやすい形状になっていないかを確認します。破損箇所に角、穴、段差、傷、溶接部などがある場合は、応力集中が原因の一つとして考えられます。
設計・加工・検査をセットで考える
応力集中を防ぐには、設計だけでなく、加工や検査も含めて対策する必要があります。設計段階でRを指定していても、加工でその通りに仕上がっていなければ効果は十分に得られません。また、加工時にバリや傷が発生していれば、そこが新たな応力集中部になる可能性があります。
そのため、設計者、加工担当者、品質管理担当者が同じ視点で危険箇所を共有することが重要です。図面には必要なR、面取り、表面粗さ、バリ許容範囲などを明確に記載し、加工現場ではその意図を理解したうえで仕上げる必要があります。検査では、破損リスクの高い箇所を重点的に確認します。
応力集中の対策は、特別な技術だけでなく、基本的な形状配慮と加工品質の積み重ねによって行われます。角を丸める、急な段差を避ける、穴や溝の配置を見直す、バリや傷を残さない、荷重条件を確認する。こうした基本を押さえることで、亀裂や破損のリスクを大きく減らすことができます。設計・加工・検査の各段階で応力集中を意識することが、製品の信頼性向上とトラブル防止につながります。
