公差とは？図面での±表記の意味と加工精度の考え方
1章：公差とは？図面に隠された「許容できるズレ」の考え方

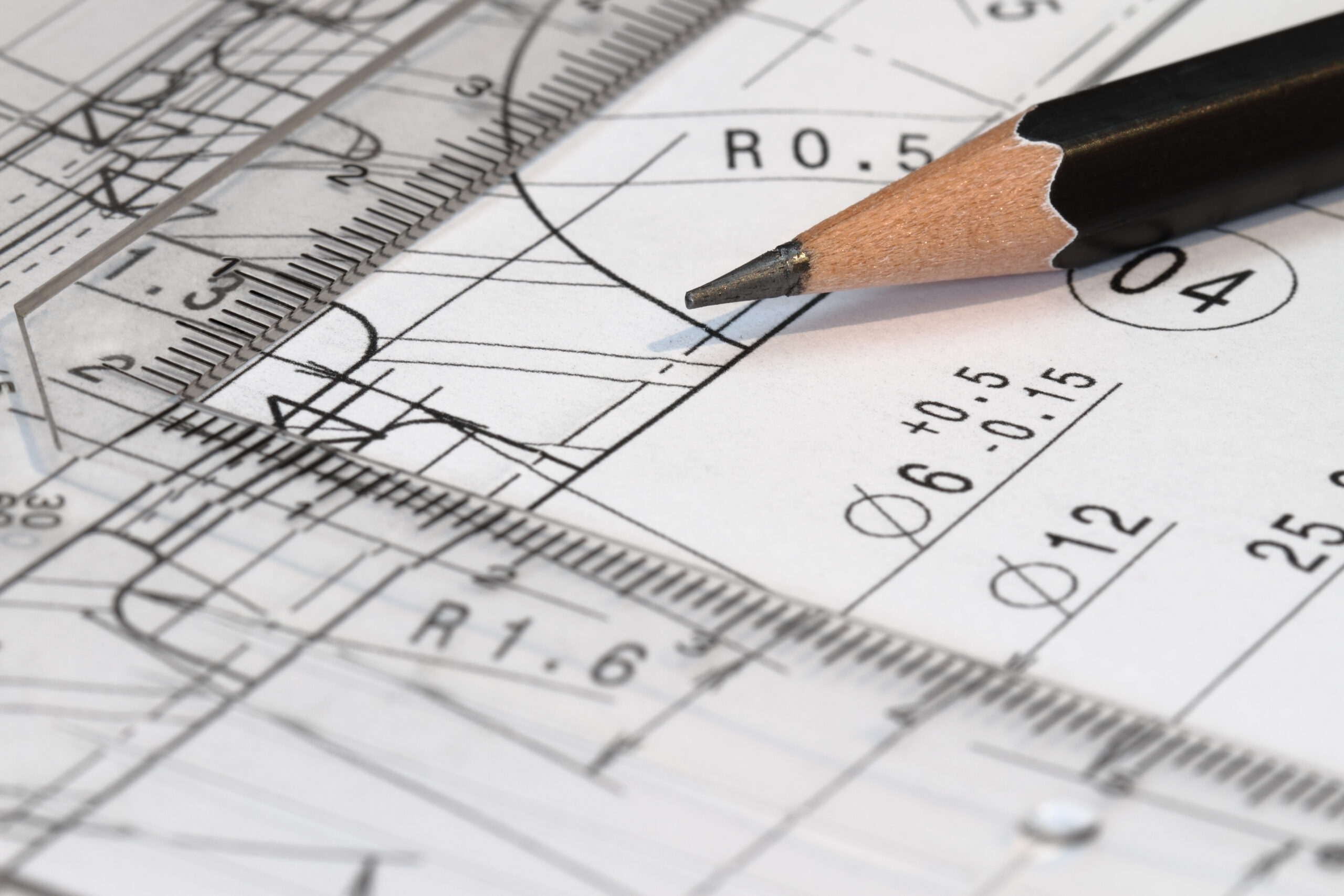

■ 公差は「寸法に許されるズレの幅」
製造業の図面で頻繁に登場する「公差」は、設計者と製造現場をつなぐ重要な概念です。
公差とは図面寸法に対して許容される誤差の範囲のことを指します。
例えば「φ10 ±0.1」と記載されていれば、加工された部品が9.9〜10.1mmの間であれば合格となります。
理想寸法は10mmでも、機能を損なわない範囲で多少のズレを認めている、という設計上の意思表示なのです。
■ なぜ公差が必要なのか？
製造工程では、どれほど精度の高い機械を使っても誤差は必ず発生します。
工具の摩耗、温度変化、機械精度、作業者の癖など、寸法を狂わせる要因はいくつも存在します。
そのため、すべてを理想値通りに作ることは現実的に不可能です。
そこで、機能を損なわない範囲で誤差を許すために公差が設定されます。
これにより、製品としての品質を保証しながら製造を進めることができます。
■ 公差がない図面は現場を混乱させる
仮に公差が記載されていない図面があれば、加工者はどの精度を目指すべきかわからず判断に困ります。
その結果、品質がばらついたり、組立時に部品が合わなかったりする問題が発生します。
逆に公差が明示されていれば、加工者は狙うべき精度を理解でき、検査担当者は合否判定ができ、組立側も安心して作業ができます。
つまり、公差は設計・加工・検査・組立の全工程で共有される品質基準と言えます。
■ 公差は設計意図を伝える役割も持つ
公差の設定は単に数字を決める行為ではありません。
例えば、穴とシャフトの組み合わせでは、滑らかに動かすのか、ガタを無くすのか、圧入で固定するのかによって望ましい寸法幅は異なります。
その違いは公差値として図面に表れ、機能要件を他者に伝える役割を果たします。
つまり、公差は目に見えない設計思想そのものでもあります。
■ 「公差が厳しければ良い」わけではない
初心者がよく誤解する点として「公差が小さい＝品質が高い」という考えがありますが、これは正しくありません。
公差が厳しすぎると加工が難しくなり、コストや納期が増加し、歩留まりも悪化します。
重要なのは機能上必要な精度を満たしつつ、製造現実に無理がない公差設計です。
そのためにも、公差の概念を理解し適切に設定する姿勢が求められます。
公差は単なる数値ではなく、製品の機能と加工限界を橋渡しする設計の言語です。
その意味を理解することは、図面を正しく読むための第一歩であり、製造現場とのコミュニケーションをスムーズにする重要な要素となります。
2章：公差を設定するメリット―製造現場にもたらす効果
■ 公差は「組立時の問題」を未然に防ぐ
公差設定の最も大きなメリットは、組立性の確保です。
製品は単体の部品として完成するのではなく、複数の部品が組み合わさって初めて機能を発揮します。
もし、それぞれの部品が設計寸法より微妙にズレていたとしても、公差が適切に設定されていれば、互いに支障なく組み合わさります。
逆に、公差が無いあるいは設計意図に合わない公差が設定されている場合、部品がはまらない、きつすぎて動かない、逆にガタが大きすぎるという問題が起きる可能性があります。
公差は、そのような現場トラブルを防ぎ、スムーズな組立を実現するための保険とも言えます。
■ 品質の再現性が高まり、安定した製造が可能になる
製造業において「品質の安定性」は非常に重要です。
同じ設計図の製品であっても、製造ロットによって寸法精度にばらつきがあるようでは信頼性が確保できません。
そこで公差が明確に設定されていることで、加工者が目指す寸法の範囲が共有され、再現性のある品質が実現されます。
また、検査工程でも「合格か不合格か」を判断する基準として公差が使われるため、品質基準が統一されることもメリットです。
結果として、過去の製品と同じ品質水準を維持しやすくなり、顧客満足度やブランド信頼性の向上につながります。
■ 製造現場とのコミュニケーションが明確になる
公差は、設計者と加工者が共有する共通言語です。
図面に公差が明記されていることは、設計者が加工者に求める精度と意図を伝える手段でもあります。
加工者はその指示をもとに加工条件を設定し、検査側は同じ基準で判定を行います。
このように、公差があることで設計・加工・検査・組立という一連の工程がスムーズにつながり、手戻りや不具合が発生しにくくなるのです。
もし公差が曖昧であれば、加工者が独断で判断した寸法が機能要件を満たさず、後工程でトラブルになりかねません。
■ 適切な公差がコスト削減につながる
公差設定には「コストとの相関」という視点もあります。
公差が厳しすぎると、高精度の加工機・治具・測定器が必要となり、加工時間も長くなります。
その結果、製造コストが増加し、納期も伸びる可能性があります。
一方で、過度に緩い公差を設定すると組立不良や性能不足につながり、それを修正する手戻りコストが発生します。
適切な公差は、必要以上の設備投資や再加工コストを防ぎ、全体最適の製造を実現するというメリットも持っています。
■ 設計判断の裏付けとしての役割
公差は単なる数値の設定ではなく、設計者が機能要件を分析し、必要な性能を保証するための根拠です。
例えば、回転軸が滑らかに回転するためにどの程度の隙間が必要か、圧入で固定するためにどのくらいの締め代が必要か、振動対策や熱膨張の考慮など、公差には設計判断が反映されています。
そのため、公差が適切に設定されていることは、設計品質の高さの証明でもあります。
■ まとめ：公差は「トラブルを防ぎ、品質とコストを両立する仕組み」
公差を設定するメリットは単に寸法のズレを許すというものではありません。
組立性向上、品質再現性確保、工程間の情報共有、コスト削減、そして設計意図の反映など、多面的な効果を持ちます。
適切な公差が存在することで、製品は期待どおりの性能を発揮し、現場の無駄が減り、製造がスムーズになります。
つまり、公差は製造業における品質・コスト・工程管理を支える基盤と言えるでしょう。
次の章では、公差が厳しすぎると何が起こるのか、そのデメリット面を掘り下げていきます。
3章：公差が厳しいと何が起こる？加工者が直面する課題
■ 公差が厳しいほど加工は難しくなる
設計段階では「精度が高い＝良い製品」と考えがちですが、現場にとって厳しい公差は負荷そのものです。
例えば、±0.01mmの精度と±0.1mmの精度では、求められる加工機の性能・加工時間・測定精度が大きく異なります。
工具の摩耗や温度変化がわずかでも不良になる可能性があるため、加工条件管理がシビアになり、加工者の精神的負担も増します。
つまり、公差が厳しいほど加工は高度な技術を必要とし、現場では「狙った寸法に落とすためにどうするか」という試行錯誤が増えるのです。
■ コスト上昇は避けられない
厳しい公差設定による代表的な影響が製造コストの増加です。
高精度を実現するためには、高価な加工機や精密測定器、専用治具が必要になる場合があります。
さらに、加工速度を落としたり加工回数を増やしたりするため、作業時間が延び、工賃も上がります。
歩留まりが悪化すれば不良品が増え、材料費や再加工費も膨らみます。
このように、厳しすぎる公差は、設計者が意図していない形でコストを押し上げる可能性が高いのです。
■ 納期延長や工程遅延につながる
厳しい公差を狙う加工は時間がかかります。
試加工、再加工、検査のサイクルが増え、「まだ寸法が入らない」「再調整が必要」といった手戻りが発生しがちです。
その結果、工程全体が遅れ、納期に影響するケースも珍しくありません。
特に複数の部品が絡む製造では、一つの高精度部品が遅れるだけで後工程全体が止まる可能性があります。
設計者の要求が厳しい公差を招いた場合、現場では「どこまで頑張るか」と葛藤が生じることもあります。
■ 検査負荷も大きくなる
厳しい公差は加工だけでなく、検査工程にも負担をかけます。
高精度測定には三次元測定機や高級マイクロメータなどが必要になり、測定環境（温湿度管理など）も整える必要があります。
測定回数や検査項目が増えることで検査時間が長くなり、人件費や設備投資も増加します。
さらに、測定誤差と製品誤差の境界が曖昧になるほど検査者の判断が難しくなり、「測定は合格だが機能では問題が出る」というリスクも高まります。
■ 過剰品質の罠：求めすぎた精度は価値を生まない
厳しい公差が本当に必要な場合もあれば、「なくてもよい精度」なのに設定されている例もあります。
例えば高速回転軸や圧入部、精密摺動部などは高い精度が求められますが、ただ穴を開けてボルト固定するだけの箇所で±0.01mmを狙う必要はありません。
過剰な精度は製品機能に寄与しないのにコストだけ増やす無駄な要求です。
機能に関係ない箇所まで厳しい公差を設定する設計者は、現場から「この精度、本当に必要？」と疑問を持たれることもあります。
■ 現場と設計の溝を生む要因にもなる
公差が厳しすぎると、加工側と設計者の間で認識のズレが生じることがあります。
加工者が「不合理な公差」と感じると、設計者の判断に疑念を抱き、協力体制が崩れることもあります。
逆に設計者は「現場が理解していない」と考えてしまい、双方のコミュニケーションが悪化します。
つまり、無理のある公差設定は技術的な問題だけでなく組織的な摩擦も生むリスクがあるのです。
■ まとめ：公差は「厳しければ良い」ではなく「適切であること」が重要
公差を小さく設定すること自体が悪い訳ではありません。
設計意図として必要な場合は高精度を求めるべきですが、問題は「根拠のない厳しさ」です。
過剰な公差は加工の難易度を上げ、コスト・納期・品質・検査の負荷、さらには現場の信頼関係にまで影響します。
そのため、設計者は公差が持つデメリットを理解し、機能に応じた必要十分な精度を設定する視点を持つことが求められます。
次の章では、実際に図面で使われる公差表記の種類や読み方を解説し、公差を理解するための具体的な基礎知識を整理していきます。
4章：図面の公差表記を読み解く ― ±公差・一般公差・幾何公差
■ ±表示（寸法公差）の意味と基本
図面で最もよく見かける公差の書き方が「±表示」です。
例えば「10 ±0.1」とあれば、10mmを中心に上下0.1mmのズレを許容するという意味です。
これは加工者にとって目標となる寸法を明確にし、検査者にとっては合否判断の基準になります。
この±表示は、固定値の範囲を示すため、多くの加工部品で使われます。
また±公差には、中心値から等しく±〇mmという表し方のほか、「+0.1／−0.05」のように上限と下限が異なる片側方向の公差もあります。
片側公差は、例えば穴に軸を入れる場合など、機能上「大きくなるより小さくなる方が好ましい」など、設計意図が反映されている場合に採用されます。
このように、±表示は単純な数値でありながら、設計者の考えが込められた表現でもあるのです。
■ 図面に示されない公差 ― 一般公差とは？
すべての寸法に個別公差を記載すると、図面が煩雑になります。
そこで採用されるのが「一般公差」です。
図面の隅や注記欄に「一般公差 JIS B 0405 中級」といった記載があり、それが寸法公差の標準を示します。
つまり、設計者が個別に指定していない寸法は、その規格が定める公差範囲に従ってよいという仕組みです。
一般公差があることで、図面はスッキリし、加工者も「何が基準か」を理解しやすくなります。
ただし、一般公差の等級（粗級・中級・精級など）により許容値が変わるため、図面の注記を見落とすと誤認が起こる危険もあります。
そのため、加工者や検査者にとって一般公差の確認は欠かせない作業です。
■ 幾何公差とは？形状や位置を管理するための公差
±公差が寸法のズレを管理するものであるのに対し、幾何公差は形状や位置関係の精度を保証するための指標です。
代表的な幾何公差のカテゴリには以下があります。
・形状（平面度、真円度など）
・姿勢（直角度、平行度など）
・位置（同心度、位置度など）
・跳ね返り（振れなど）
例えば、穴は直径10mmであればいいというわけではなく、その軸線が真っすぐであることや、指定位置に正しく開けられていることも重要です。
寸法が合っていても位置がズレていれば組立不良や性能低下が発生します。
幾何公差はその「見えないズレ」を数値化し、品質を保証するために用いられます。
■ 公差表記の読み方を理解すると設計意図が見える
単に「数字の幅」だけを見るのではなく、
・なぜこの寸法には±公差があるのか
・なぜ一般公差に任せたのか
・なぜ幾何公差を使ったのか
といった意図を読み取ることが重要です。
例えば、穴同士の位置ずれが致命的な機能低下を招く場合、設計者は位置度や直角度などの幾何公差を設定します。
逆に、多少ズレても問題ない形状には一般公差を適用し、図面を簡略化します。
つまり、図面の公差表記は設計上の優先度を伝えるメッセージでもあるのです。
■ 加工現場での公差読み取りのポイント
図面の公差を正しく解釈する力は、設計側だけでなく加工側にも求められます。
加工者が公差を理解できなければ、誤った加工や検査判断を行い、後工程で問題が発生します。
現場で意識すべきポイントとしては、
・個別公差の数値だけでなく一般公差の規格欄も確認する
・幾何公差の対象面や参照基準（データム）を読み取る
・設計意図を推測しつつ加工条件や測定方法を決める
このような読み方ができることで、現場は設計の要求を正しく理解でき、品質や生産性が向上します。
■ まとめ：公差表記は「設計と製造を結ぶ図面の言語」
図面の公差表記には、寸法を管理する±公差、規格で汎用的に管理する一般公差、形状精度を保証する幾何公差があり、それぞれ役割が異なります。
これらを正しく読み解くことは、図面の背景にある機能要求や設計思想を理解することにつながります。
製造現場で公差解釈の力を養うことは、品質トラブルの予防、生産効率の向上、設計者との円滑な連携に寄与します。
次の章では、これらの公差をどのように設計すべきか、機能とコストを両立させるための考え方を詳しく解説します。
5章：適切な公差設計の考え方 ― 機能とコストを両立するポイント
■ 機能から公差を逆算する思考が重要
公差設計の基本は「製品が果たすべき機能」から必要な精度を導き出すことです。
例えば、回転軸が滑らかに回る必要があるなら隙間（クリアランス）が必要であり、遊びを持たせるのか、ガタをなくすのか、圧入するのかなどで公差の方向性が変わります。
逆に、ボルト穴や単なる固定用の部分では、多少ズレても機能上問題ない場合が多く、その箇所に厳しい公差を設定するのは無駄な負担になります。
つまり、公差は「求める性能」と「その部位の役割」を理解したうえで決定すべきものなのです。
■ 加工能力と設備の限界も考慮する
理想的な精度を求めても、現場の加工設備がその精度を実現できなければ意味がありません。
例えば、通常のフライス加工では±0.01mmの精度を安定して出すのは難しく、高額な精密設備や測定器が必要になることがあります。
そのため公差設計では、事前に加工現場の能力や設備レベルを把握し、「現実的に達成可能な範囲」の中で最適な公差を設定することが大切です。
現場との事前ヒアリングや試作段階での協議は、公差設定の失敗を防ぐうえで非常に効果的です。
■ コストとリスクのバランスで公差を決める
公差が厳しいほどコストが上がる一方、緩すぎると機能不良や組立トラブルのリスクが増えます。
そのため、公差設計は「機能リスク」と「製造負担」の最適バランスを探る作業でもあります。
例えば、製品の性能が厳しい精度に依存しているなら、その箇所には高い加工コストをかける価値があります。
しかし、機能上重要でない箇所に厳しい公差を設定するのは過剰品質であり、コストの無駄です。
この判断には、設計者が製品全体の機能理解とその優先順位を持つことが不可欠です。
■ 幾何公差を適切に使うことで公差設計が洗練される
寸法だけでなく形状や位置を管理する幾何公差は、公差設計の品質を高めるツールです。
例えば、直径を厳しく管理するよりも真円度や位置度を管理した方が組立や性能に直結する場合があります。
寸法公差だけで問題を解決しようとすると、無駄に厳しい値を設定してしまう傾向がありますが、幾何公差を使えば必要な精度を合理的に担保できます。
そのため、公差設計では「どの要求を寸法で管理し、どの要求を幾何公差で管理するか」を整理する力が求められます。
■ 設計者と加工現場の対話が公差最適化の鍵
机上の設計だけで公差を決めると、過剰要求や非現実的な値になることがあります。
そこで重要なのが、設計者と加工者のコミュニケーションです。
加工できる精度や測定方法、過去の不具合事例などを共有することで、公差設定の妥当性が検証されます。
また、試作段階でフィードバックを得ながら公差を調整することで、量産時の品質リスクやコスト上昇を防ぐことができます。
「図面は独りよがりで描かない」という視点が、公差設計の成功には欠かせません。
■ 継続的な改善とナレッジ化が品質向上につながる
公差設計は一度決めたら終わりではありません。
量産中の不具合や市場でのトラブルを分析すれば、「この部分の公差は厳しすぎた」「逆にここはもっと管理すべきだった」などの気づきが出てきます。
その教訓を次の製品や改善活動に取り入れれば、公差設計の精度が向上し、無駄なコストやリスクを減らせます。
経験の蓄積とナレッジの共有は、設計者・製造現場全体の技術レベル向上につながります。
■ まとめ：公差設計は「設計判断×加工現実」の最適解を探す仕事
適切な公差設計は、製品の性能を保証しつつ製造負担を抑えるバランスの追求です。
機能から逆算し、加工能力を理解し、幾何公差を活用しながら、関係者同士の対話を通じて最適解を見つけることが求められます。
公差は単なる数値記号ではなく、性能・品質・コストを背負う重要な設計要素です。
その意義を理解し、継続的に改善していく姿勢こそが、製造業の現場における真の品質向上につながるでしょう。
