反りとは？加工や熱処理で発生する変形の原因と防止方法
1. 反りとは？加工現場で起きる変形の基本
■ 反りの基本的な定義

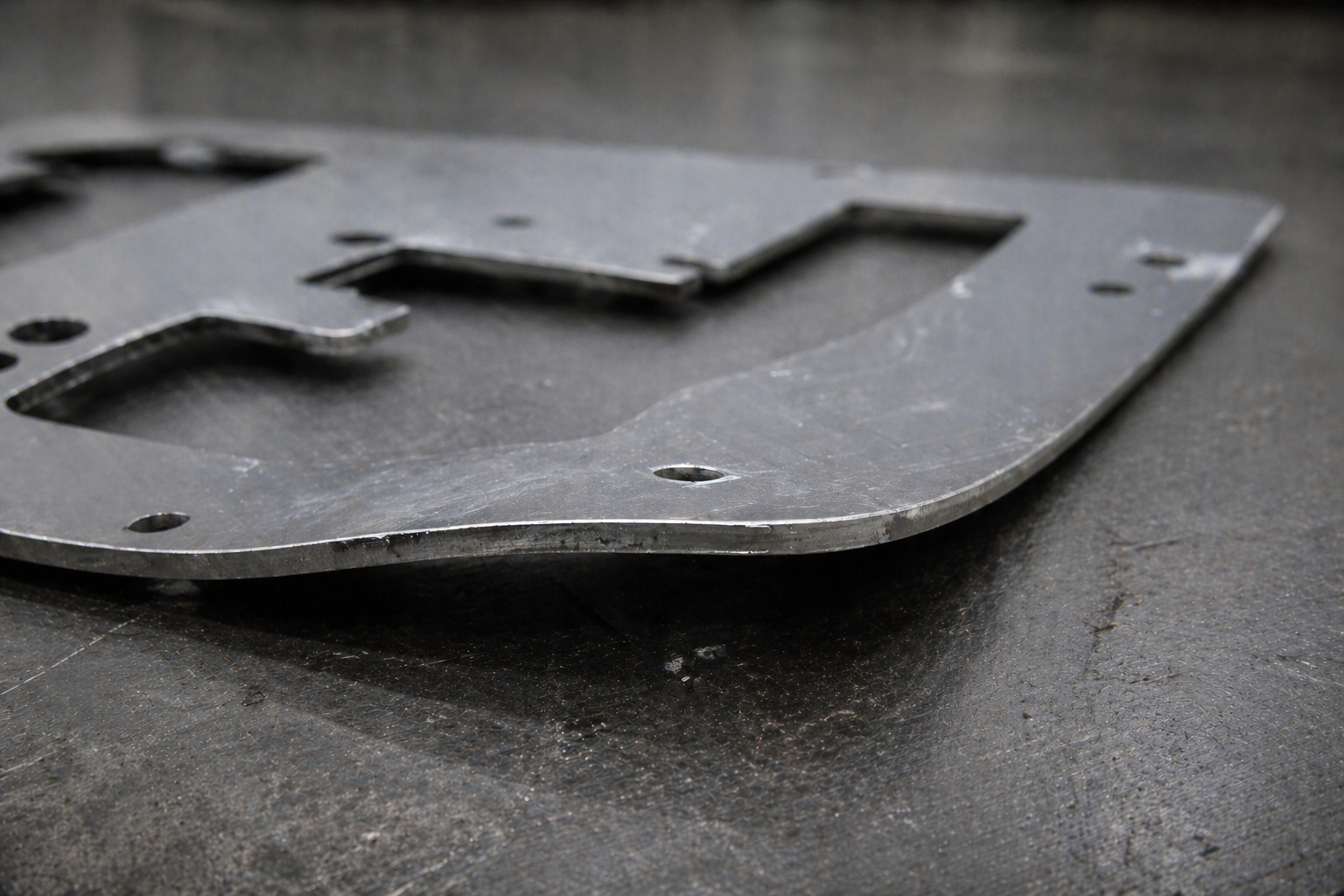

「反り」とは、部品や材料が本来意図した形状から外れて曲がったり、ねじれたりする変形現象のことを指します。製造業の現場では非常に一般的な問題であり、特に金属加工や樹脂成形、熱処理工程などにおいて頻繁に発生します。一見わずかな変形であっても、精密部品においては大きな品質不良につながるため、正しく理解しておくことが重要です。
■ 外力なしで発生する「残留応力」が原因
反りの大きな特徴は、「外力を加えなくても発生する」という点にあります。つまり、加工や加熱・冷却といった工程の中で、材料内部に生じる応力のバランスが崩れることで自然に変形が起こります。この内部応力は「残留応力」と呼ばれ、切削や塑性加工、溶接、熱処理などの工程で発生します。例えば、片側だけを強く削った場合や、急激な温度変化が起きた場合、材料の一部だけが膨張・収縮し、その差によって反りが発生します。
■ 反りの主な種類（曲がり・ねじれなど）
また、反りにはいくつかの種類があります。代表的なものとしては、板材が弓のように曲がる「曲がり（湾曲）」、部品の両端がねじれる「ねじれ」、中央部が盛り上がる「反り上がり」などがあります。これらは見た目の違いだけでなく、発生原因や対策方法も異なるため、現場ではどのタイプの反りなのかを見極めることが重要になります。
■ 寸法誤差との違い
さらに、反りは単なる寸法誤差とは異なる点にも注意が必要です。寸法誤差は加工精度や測定誤差によって発生するのに対し、反りは形状そのものが変化してしまう現象です。そのため、単純に削り直す、寸法を調整するといった対応では解決できないケースも多く、原因に応じた対策が求められます。
■ 反りが発生しやすい工程
反りが発生しやすい工程としては、まず切削加工が挙げられます。特に、薄肉部品や非対称形状の加工では、加工中に応力バランスが崩れやすく、加工後に反りが顕在化することがあります。また、熱処理工程では加熱と冷却の過程で材料の体積が変化するため、温度分布が均一でないと反りが発生しやすくなります。さらに、溶接工程でも局所的な加熱により大きな応力差が生じ、反りの原因となります。
■ 複数工程が絡むことで原因特定が難しい
このように、反りは特定の工程だけでなく、複数の工程が重なって発生することも少なくありません。そのため、「どの工程で発生したか分からない」というケースも多く、問題の特定を難しくしています。実際には、材料の状態、加工順序、治具の使い方、さらには作業環境など、さまざまな要因が複雑に絡み合って反りが発生しています。
■ 反り理解が品質改善につながる
製造現場において反りを正しく理解することは、不良削減やコスト低減に直結します。まずは「なぜ反りが起きるのか」「どのような形で現れるのか」という基本を押さえることで、後工程でのトラブルを未然に防ぐことが可能になります。そして、反りは避けられない現象ではなく、適切な知識と対策によってコントロールできるものである、という認識を持つことが重要です。
2. 反りが発生する原因を徹底解説
■ 反りの本質は「応力のアンバランス」
反りが発生する根本的な原因は、材料内部に生じる応力のバランスが崩れることにあります。材料は一見均一に見えても、加工や熱の影響によって内部にさまざまな応力（残留応力）が蓄積されています。この応力が均等であれば形状は維持されますが、一部に偏りが生じると、その差を解消しようとして変形、すなわち「反り」として現れます。つまり、反りは単なる結果であり、その背後には必ず応力の不均衡が存在しています。
■ 切削加工による応力の偏り
切削加工は反りの代表的な原因のひとつです。特に、材料の片側だけを大きく削る場合や、非対称な形状に加工する場合、内部の応力バランスが大きく崩れます。例えば、圧延材などはもともと内部に残留応力を持っており、その状態で一部を除去すると、これまで釣り合っていた応力が解放されて変形が発生します。また、加工時の切削熱も影響し、局所的な温度上昇と冷却によって新たな応力が生じることもあります。特に薄肉部品ではこの影響が顕著で、加工直後は問題なくても、時間経過とともに反りが現れるケースも少なくありません。
■ 熱処理による膨張・収縮の不均一
熱処理工程も反りの大きな要因です。材料は加熱すると膨張し、冷却すると収縮しますが、この変化が部品全体で均一に起こらない場合、変形が生じます。例えば、部品の形状が複雑であったり、厚みが不均一であったりすると、温度の伝わり方に差が生まれ、部分ごとに膨張・収縮のタイミングがずれます。その結果、内部に大きな応力差が発生し、反りにつながります。また、焼入れのように急冷を伴う処理では、表面と内部で冷却速度が異なるため、特に反りが発生しやすくなります。
■ 材料特性が与える影響
反りの発生には、材料そのものの特性も大きく関係しています。例えば、圧延や鍛造によって作られた材料は、製造過程ですでに残留応力を抱えている場合があります。このような材料を加工すると、内部応力が解放されて反りが発生しやすくなります。また、金属組織の不均一さや、異なる材質が組み合わさった複合材料なども、熱や加工による変形の影響を受けやすい傾向があります。さらに、樹脂材料の場合は吸湿や温度変化による膨張率の違いが反りの原因になることもあります。
■ 冷却条件と治具の影響
意外と見落とされがちなのが、冷却条件や治具の使い方による影響です。例えば、加工後や熱処理後の冷却時に、空気の流れや接触面の違いによって冷え方にムラが生じると、それが応力差となって反りを引き起こします。また、治具で固定した状態で加工や加熱を行う場合、その拘束が解除された瞬間に一気に応力が解放され、変形することもあります。特に、強く締め付けた状態で加工した場合、取り外した直後に大きく反るケースもあり、現場では注意が必要です。
■ 工程の組み合わせによる複合要因
実際の製造現場では、反りの原因は単一ではなく、複数の要因が重なって発生することがほとんどです。例えば、「材料の残留応力＋切削加工＋熱処理」というように、各工程で蓄積された応力が最終的に表面化するケースがあります。このため、「どの工程が原因か」を特定するのが難しく、対策も一筋縄ではいきません。重要なのは、各工程ごとの影響を個別に見るだけでなく、全体のプロセスとして捉える視点です。
■ 原因理解が対策の精度を高める
反り対策を効果的に行うためには、原因を正しく理解することが不可欠です。やみくもに加工条件を変えたり、矯正作業を繰り返したりしても、根本原因にアプローチできなければ再発を防ぐことはできません。どの工程でどのような応力が発生し、それがどのタイミングで解放されているのかを把握することで、初めて本質的な対策が可能になります。反りは避けられない現象ではありますが、その発生メカニズムを理解することで、発生頻度や影響を大きく抑えることができるのです。
3. 反りのメリット・デメリットとは？
■ 基本的には「デメリットが大きい現象」
反りは製造現場において頻繁に発生する現象ですが、結論から言えば多くの場合はデメリットの方が圧倒的に大きい問題です。製品は設計図通りの寸法・形状であることが求められるため、わずかな変形であっても品質不良と判断されることが少なくありません。そのため、現場では「いかに反りを抑えるか」が重要なテーマとなっています。
■ デメリット①：寸法精度・形状精度の低下
最も大きなデメリットは、寸法精度や形状精度の低下です。反りが発生すると、平面であるべき部品が歪んだり、直線であるべき部分が曲がったりするため、設計値から外れてしまいます。特に精密機械部品では、数ミクロン単位のズレでも機能に影響を与えるため、反りは重大な品質問題となります。また、測定時には問題がなくても、組立時に初めて不具合として顕在化するケースもあり、見逃されやすい点にも注意が必要です。
■ デメリット②：組立不良や機能不全の原因
反りは単体部品の問題にとどまらず、組立工程にも大きな影響を与えます。例えば、平面同士で密着する必要がある部品に反りがあると、隙間が生じて密閉性が損なわれたり、ボルト締結時に無理な力が加わったりします。その結果、振動や異音、早期摩耗などの不具合につながることがあります。さらに、電子部品や精密装置では、わずかな反りが接触不良や動作不良を引き起こす原因にもなります。
■ デメリット③：手直し・廃棄によるコスト増加
反りが発生した場合、多くの現場では矯正作業や再加工が必要になります。しかし、すべての部品が修正できるわけではなく、場合によっては廃棄せざるを得ないケースもあります。このような手直しや廃棄は、直接的な材料費や加工費の損失だけでなく、作業時間の増加や納期遅延といった間接的なコストも発生させます。特に量産ラインでは、反りの発生率がわずかに高まるだけでも、全体の生産効率に大きな影響を与えることになります。
■ デメリット④：品質のばらつきと信頼性低下
反りは発生条件が複雑であるため、同じ工程で加工しても発生したりしなかったりと、ばらつきが出やすい特徴があります。このばらつきは品質の安定性を損ない、顧客からの信頼低下につながるリスクがあります。また、出荷時には問題がなくても、使用環境の変化（温度・湿度など）によって後から反りが発生する場合もあり、長期的な品質保証の観点でも課題となります。
■ 限定的に存在する「メリット」
一方で、反りにはごく限定的ではありますがメリットと捉えられる側面も存在します。代表的なのが、残留応力の解放による材料の安定化です。例えば、加工途中で意図的に反りを発生させることで内部応力を抜き、その後の仕上げ加工で安定した形状を得るといった手法があります。また、熱処理後にわずかな変形が起こることで、応力が均一化され、長期的な寸法安定性が向上するケースもあります。ただし、これらは高度な工程設計と管理が前提であり、一般的な現場でメリットとして活用するのは容易ではありません。
■ なぜ「基本は抑えるべき」なのか
このように、反りを意図的に活用できる場面は限られており、ほとんどの場合は品質リスクの方が大きくなります。そのため、製造現場においては「反りをいかに制御・抑制するか」が基本的な考え方となります。特に近年は製品の高精度化・高機能化が進んでいるため、従来以上に反りの影響が顕在化しやすくなっています。
■ 反りのメリット・デメリットを理解する意義
反りのメリット・デメリットを正しく理解することは、単に不良を減らすだけでなく、工程設計の最適化にもつながります。「どこまで許容できるのか」「どの工程で対策すべきか」といった判断を行うためには、反りが製品に与える影響を定量的・定性的に把握することが重要です。反りを単なる不具合として捉えるのではなく、その特性を理解した上で適切にマネジメントすることが、品質向上とコスト削減の両立につながるのです。
4. 反りを防ぐための実践的な対策
■ 反り対策の基本は「事前に仕込むこと」
反りは発生してから修正するよりも、発生させない・発生しにくくすることが重要です。そのための基本的な考え方は、「各工程で応力の偏りを作らない」「発生した応力を適切に逃がす」という2点に集約されます。現場でありがちなのは、不具合が出てから対処する後追い対応ですが、反りに関しては工程設計の段階で対策を織り込むことが、最も効果的かつコスト効率の高いアプローチです。
■ 加工工程での対策（荒加工と仕上げの工夫）
切削加工においては、加工順序と取り代の設定が重要なポイントになります。例えば、いきなり最終形状に近づけるのではなく、「荒加工→中仕上げ→仕上げ」と段階的に加工することで、内部応力を徐々に解放させることができます。また、片側だけを大きく削るのではなく、左右対称に材料を除去することで応力バランスを保つことも有効です。さらに、薄肉部品の場合は、一度粗加工した後に時間を置いてから仕上げる「応力開放時間」を設けることで、加工後の反りを抑制することができます。
■ 熱処理時の工夫（均一加熱・均一冷却）
熱処理工程では、温度のムラをいかに抑えるかが重要です。加熱時には炉内の温度分布を均一に保つこと、部品の配置を工夫して熱の当たり方を均等にすることが求められます。また、冷却時にも注意が必要で、急激な冷却や一方向からの冷却は反りの原因となります。油冷や空冷などの方法を選定する際には、部品形状や材質に応じて最適な条件を設定することが重要です。場合によっては、段階的に冷却する「徐冷」を取り入れることで、応力の発生を抑えることができます。
■ 治具設計と固定方法の最適化
治具の使い方も反り対策に大きく影響します。加工中や熱処理中に部品をどのように固定するかによって、応力のかかり方が変わります。過度に強く固定すると、その拘束が解除された際に大きな反りが発生することがあります。一方で、適切な支持点を設けて均等に支えることで、変形を最小限に抑えることが可能です。また、熱処理用の治具では、熱膨張を考慮した設計や、部品同士が接触しないような配置も重要なポイントになります。
■ 材料選定と前処理の重要性
反り対策は加工工程だけでなく、材料選定の段階から始まっています。残留応力の少ない材料を選ぶことや、品質が安定した素材を使用することは、反りのリスクを大きく低減します。また、加工前に焼鈍（アニーリング）などの前処理を行い、あらかじめ内部応力を除去しておくことも有効です。特に精度が求められる部品では、このような前処理の有無が最終品質に大きく影響します。
■ 工程全体でのバランス設計
反りは単一工程で完結する問題ではなく、複数の工程が連鎖して発生します。そのため、個々の工程で最適化を行うだけでなく、全体の流れを見た工程設計が重要です。例えば、加工で発生した応力を次工程の熱処理で解放する、あるいは逆に熱処理後の仕上げ加工で最終精度を出すといったように、工程間の役割分担を明確にすることで、反りの影響を最小限に抑えることができます。
■ 現場で実践するためのポイント
実際の現場では、すべてを理想通りにコントロールすることは難しいため、再現性のある対策を積み重ねることが重要です。具体的には、「どの条件で反りが発生したのか」を記録し、加工条件や温度条件との関係をデータとして蓄積していくことが効果的です。また、小さな改善を繰り返しながら最適条件を見つけていく姿勢も求められます。
■ 未然防止こそが最大のコスト削減
反りは一度発生すると修正に手間とコストがかかるため、未然防止の重要性は非常に高いと言えます。工程設計、材料選定、作業方法の見直しといった複数の視点から対策を講じることで、反りの発生率を大幅に低減することが可能です。結果として、不良率の低下だけでなく、生産効率の向上や納期遵守にもつながります。反り対策は単なる品質改善ではなく、現場全体のパフォーマンスを高める取り組みとして捉えることが重要です。
5. 反りが発生したときの修正・リカバリー方法
■ まずは「修正できるか」の見極めが重要
反りが発生した場合、最初に行うべきは「この部品は修正可能かどうか」の判断です。すべての反りが修正できるわけではなく、変形量や材質、用途によっては無理に矯正すると逆に品質を損なうリスクもあります。例えば、すでに微細なクラックが入っている場合や、繰り返し荷重がかかる部品では、矯正によって内部に新たなダメージを与えてしまう可能性があります。そのため、まずは図面要求や使用条件と照らし合わせ、「どこまで許容できるか」を明確にすることが重要です。
■ 機械的矯正（プレス・曲げ戻し）
最も一般的な修正方法が、機械的な力を加えて元の形状に戻す方法です。プレス機や専用治具を用いて、反っている方向と逆方向に力を加えることで変形を矯正します。この方法は比較的短時間で対応できるメリットがありますが、加える力の大きさや位置を誤ると、過剰変形や新たな反りを生む原因になります。また、材料によっては弾性回復（スプリングバック）が発生するため、一度で狙い通りの形状に戻すのが難しい場合もあります。そのため、少しずつ調整しながら矯正する慎重な作業が求められます。
■ 再熱処理による応力の再分配
熱処理を利用して反りを修正する方法もあります。例えば、応力除去焼鈍を行うことで、内部の残留応力を再分配し、変形を緩和させることが可能です。また、場合によっては再度加熱・冷却のプロセスを最適化することで、反りを改善できるケースもあります。ただし、熱処理は材料特性を変化させる可能性があるため、硬度や強度などの要求仕様に影響が出ないかを十分に確認する必要があります。特に高精度部品では、寸法だけでなく性能への影響も考慮した判断が不可欠です。
■ 部分加工による修正
軽微な反りであれば、再加工によって修正できる場合もあります。例えば、研削加工やフライス加工で基準面を再度出し直すことで、使用上問題のない状態に仕上げることが可能です。ただし、この方法は削り代が確保されていることが前提となり、すでに最終寸法に近い場合には適用できません。また、加工によって新たな応力が発生し、再び反りが出る可能性もあるため、加工条件の見直しも同時に行う必要があります。
■ 修正の限界と廃棄判断
すべての部品が修正できるわけではなく、一定の基準を超えた場合は廃棄を検討する必要があります。無理に修正を試みることで工数が増えたり、品質リスクが高まったりする場合、結果的にコスト増につながることも少なくありません。そのため、「どこまで修正するか」「どの段階で廃棄するか」といった判断基準をあらかじめ定めておくことが重要です。現場の判断に依存しすぎると対応にばらつきが出るため、ルール化しておくことで安定した品質管理が可能になります。
■ 再発防止のためのフィードバック
反りが発生した場合、その場での修正だけで終わらせるのではなく、必ず原因を振り返り、次工程にフィードバックすることが重要です。どの工程で応力が発生し、どのタイミングで反りとして現れたのかを分析することで、同様の不具合を未然に防ぐことができます。例えば、加工順序の変更や熱処理条件の見直し、治具の改良など、小さな改善の積み重ねが大きな効果を生みます。
■ 「直す」から「出さない」への意識転換
反りへの対応は、どうしても「発生したものをどう直すか」に意識が向きがちですが、本質的には「いかに発生させないか」が重要です。修正作業はあくまで応急処置であり、根本解決ではありません。反りが発生した事実を工程改善の材料として活用し、設計・加工・熱処理といった各段階での最適化につなげていくことが、長期的な品質向上とコスト削減に直結します。
■ 現場力が問われるリカバリー対応
反りの修正には、設備や理論だけでなく、現場の経験やノウハウも大きく関わります。同じ条件でも微妙な違いで結果が変わるため、作業者の判断力や調整力が重要になります。だからこそ、個人の経験に依存するのではなく、成功事例や失敗事例を共有し、標準化していくことが求められます。反り対応の精度を高めることは、そのまま現場全体の技術力向上にもつながるのです。
