ヤング率とは？材料の“たわみにくさ”を表す重要な特性
1. ヤング率とは？基本的な定義と材料特性の関係
製造業において、材料の特性を理解することは非常に重要です。特に、材料の「たわみにくさ」や変形のしやすさを示す指標として、「ヤング率」という物理的なパラメータが注目されています。ヤング率は、材料の弾性変形に関する性質を定量的に示すもので、非常に広範囲な分野で使用されています。では、ヤング率とは一体何なのでしょうか？その定義と、どのように材料の特性に関連しているのかを見ていきましょう。
ヤング率の基本的な定義
ヤング率（Young’s modulus）とは、材料が受ける応力（力）と、それに伴うひずみ（変形）の比率を表す物理量です。より具体的には、材料が引っ張られたり押しつぶされたりした際に、どれだけ変形しにくいか、またはたわみにくいかを示します。言い換えれば、ヤング率はその材料がどれだけ「硬い」か、「弾性」を持っているかを示す指標なのです。
ヤング率は、以下の式で表されます。
E = σ/ϵ
ここで、Eはヤング率、σ\sigmaσは応力（単位面積あたりにかかる力）、ϵ\epsilonϵはひずみ（材料の変形割合）です。応力は通常、N/m²（ニュートン毎平方メートル）という単位で表され、ひずみは無次元の量です。ヤング率が高い材料ほど、同じ応力に対して変形が小さくなることを意味します。
ヤング率と材料特性の関係
ヤング率は、材料の弾性特性を評価するための重要な指標ですが、単独ではその材料のすべての特性を表すわけではありません。ヤング率が示すのは、主に材料が弾性範囲内でどれだけ変形するか、または変形に対してどれだけ抵抗するかという特性です。これにより、ヤング率は、構造物や部品がどの程度の力を受けても形状を保つことができるかを予測するための基準となります。
例えば、鋼やアルミニウムなどの金属は、一般的に高いヤング率を持っており、強度が高く、変形しにくい特性を示します。対照的に、ゴムやプラスチックなどは、ヤング率が低く、変形しやすいという特性を持ちます。したがって、ヤング率は材料を選定する際の重要な基準となり、設計時に要求される強度や弾性が満たされるかどうかを確認する際に役立ちます。
ヤング率の実際の活用例
ヤング率は、製造業における設計や材料選定において、非常に重要な役割を果たします。たとえば、自動車産業においては、車体の軽量化と強度のバランスを取るために、材料のヤング率を慎重に選定します。高強度な材料を選ぶと、ヤング率が高くなり、変形しにくくなるため、衝突時の安全性が向上します。しかし、過度に硬い材料を使うと、逆に衝撃吸収性が低下することもあります。このため、材料のヤング率と強度のバランスが重要な要素となります。
また、建設業界でもヤング率は重要な指標です。橋梁やビルの構造材を選ぶ際には、荷重に対する変形を最小限に抑えつつ、安全性を確保するために、ヤング率を重視した材料選定が行われます。これにより、長期間にわたって構造物が安定した状態を保つことができます。
ヤング率と弾性限界
ヤング率は弾性変形の範囲を示す指標であるため、材料がその弾性範囲を超えて変形すると、ヤング率は適用できなくなります。すなわち、ヤング率は「弾性域」での性質に関連しており、材料が塑性変形を始めると、それ以降の挙動は別の物理的な指標で評価する必要があります。塑性変形が始まると、材料は元の形に戻らなくなり、永久的な変形が生じます。したがって、ヤング率はあくまで弾性範囲内での挙動を示すものであり、材料がどこまで変形可能かということを知るための参考になります。
ヤング率は、製造業において非常に重要な材料の特性を示す指標であり、材料選定や設計における基本的な参考となります。ヤング率が高ければ材料は変形しにくく、低ければ変形しやすいことがわかります。この特性を理解し、適切に活用することで、製品の強度や安全性、耐久性を向上させることができます。ヤング率を正確に測定し、設計に役立てることが、製造業における成功の鍵となるでしょう。
2. ヤング率の計算方法とその重要性
ヤング率は、材料の弾性特性を評価するための重要な物理的パラメータであり、計算方法を理解することは、製造業における設計や材料選定のために不可欠です。特に、材料のたわみにくさや変形のしにくさを数値で示すために、正確な計算が求められます。ここでは、ヤング率の計算方法や、それがどのように重要であるかを詳しく説明します。
ヤング率の計算方法
ヤング率は、応力（力の単位面積あたりの大きさ）とひずみ（変形の割合）の比率として定義されます。具体的には、以下の式で表されます。
・E=σ/ϵ
ここで、
E：ヤング率（単位：Pa, パスカル）
・σ\sigmaσ：応力（単位：Pa）
σ=F/A（Fは加わる力、Aはその力が作用する断面積）
・ϵ\epsilonϵ：ひずみ（単位：無次元）
ϵ=ΔL/L0（ΔL\Delta LΔLは変形量、L0L_0L0は元の長さ）
この式の意味は、材料に力を加えたとき、その力が材料にどれだけ変形を引き起こすかを示しています。応力とひずみの比率を計算することで、材料の弾性特性、つまりヤング率を求めることができます。ヤング率が高ければ、材料は変形しにくく、逆に低ければ変形しやすいことを示します。
ヤング率の実測方法

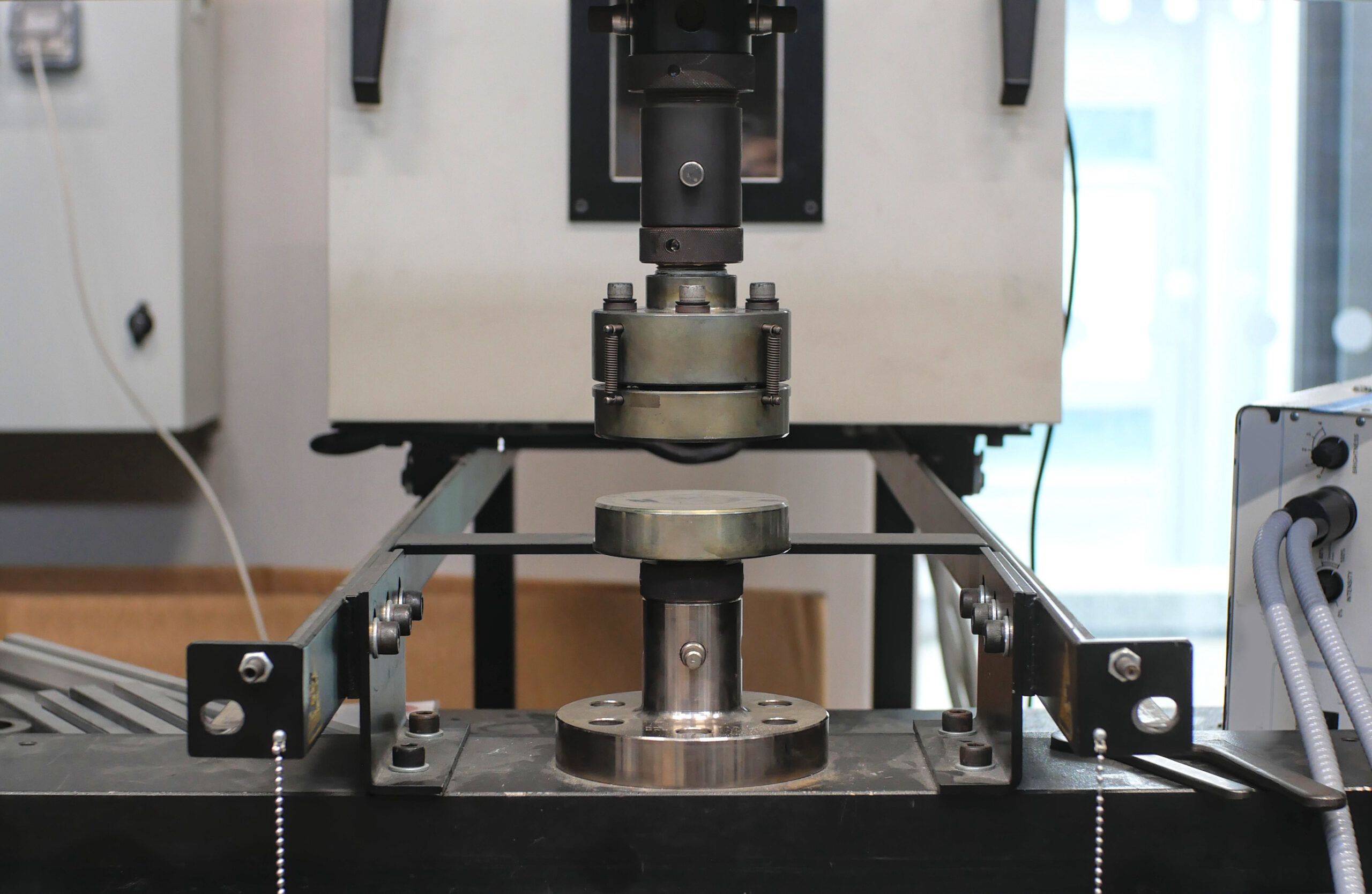

ヤング率を実際に測定するためには、一般的に「引張試験」や「圧縮試験」などの物理的な実験が行われます。これらの試験では、材料に一定の力を加え、その変形量を計測することで、ヤング率を求めることができます。例えば、引張試験では、材料に引っ張りの力を加えて、変形の度合いを測定し、そこからヤング率を計算します。この試験は、材料が弾性範囲内で変形している間に行われ、その範囲内では応力とひずみが線形の関係を持つことが確認されます。
また、ヤング率の計算には、応力-ひずみ曲線を用いることも一般的です。引張試験で得られたデータを基に、応力とひずみの関係をプロットし、直線部分の傾きとしてヤング率を求めます。この直線部分が弾性範囲を表し、そこから得られるヤング率が材料の弾性特性を示す指標となります。
ヤング率の重要性
ヤング率を理解し、正確に計算することは、製造業において非常に重要です。なぜなら、ヤング率が示す材料の弾性特性は、製品や構造物がどのように力に反応するかを予測するために欠かせない情報を提供するからです。例えば、以下のような場面でヤング率は役立ちます。
- 構造物の設計
ヤング率は、建物や橋梁などの構造物において、荷重がかかったときにどれだけの変形が生じるかを予測するために使用されます。ヤング率が高い材料を使用すれば、構造物は荷重を受けても変形が少なく、安定性が向上します。逆に、低いヤング率を持つ材料では、より大きな変形が生じるため、柔軟性が求められる場合に選ばれることが多いです。
1.自動車産業
自動車のボディやシャシーの設計においても、ヤング率は非常に重要です。車体が衝突や振動にどのように反応するかを予測するために、ヤング率は設計段階で重要な役割を果たします。高いヤング率を持つ材料を使用することで、車体の剛性が増し、衝突時の安全性が向上します。しかし、過度に硬い材料を使うと、衝撃吸収性が低下することもあり、そのバランスが重要です。
2.航空機産業
航空機の部品や構造体にもヤング率が重要な指標となります。航空機では、軽量でありながら強度を保つ必要があります。ヤング率を適切に計算し、強度と軽量化のバランスを取ることが、航空機の性能に大きな影響を与えます。
3.製品開発における材料選定
ヤング率は、製品開発の際に最適な材料を選定するための基準にもなります。例えば、電子機器や家電製品のケースなどでは、適切な弾性を持つ材料を選ぶことが重要です。製品が衝撃や圧力を受けた際にどのように変形するかを事前に予測し、最適な材料を選ぶことが製品の耐久性や安全性に直結します。
ヤング率を考慮した設計の重要性
ヤング率を考慮した設計は、製造業における品質や安全性、コストに直結します。例えば、設計段階で適切なヤング率を持つ材料を選ぶことで、過剰な変形を防ぎ、製品の強度や耐久性を高めることができます。また、過度に高いヤング率を持つ材料を選ぶと、柔軟性が不足して破損しやすくなることもあるため、用途に応じた材料選定が重要です。
ヤング率は、材料の弾性変形に関する特性を定量的に示す重要な物理量であり、その計算方法を理解することは製造業において不可欠です。適切にヤング率を計算し、活用することで、製品の強度や耐久性を高め、設計の効率化を図ることができます。製造業の設計担当者にとって、ヤング率は材料選定の際に避けて通れない重要な要素であり、その重要性を十分に理解することが、より良い製品づくりに繋がります。
3. ヤング率のメリット：製造業における実用的な利点
ヤング率は、材料の弾性特性を示す重要な物理的指標です。そのため、製造業においては、材料選定や設計時にヤング率を十分に理解し、活用することが非常に重要です。ヤング率が高い材料は、変形に対して非常に強い抵抗を示し、硬さや剛性が求められる製品や構造に適しています。ここでは、ヤング率のメリット、特に製造業における実際の利点について詳しく説明します。
1. 構造物の安定性を向上させる
ヤング率の高い材料は、外力を受けた際に変形しにくく、構造物の安定性を保つために重要です。特に、建設業界や重工業で使用される構造物においては、強度だけでなく、変形の少なさが求められます。例えば、橋梁やビルのような大型構造物では、ヤング率の高い材料を使用することで、荷重がかかったときに許容される変形量を最小限に抑えることができます。
ヤング率が高い材料は、構造物が予期しない外力に対しても、弾性範囲内で変形を抑制し、破損や過剰な変形を防ぐ役割を果たします。これにより、構造物の耐久性や長期的な安全性が向上します。また、設計者は、ヤング率を基に変形の挙動を予測することができるため、より精密で効果的な設計が可能になります。
2. 軽量化と高強度を実現できる
製造業においては、軽量化と強度のバランスを取ることがしばしば求められます。特に自動車や航空機などの産業では、軽量でありながら強度が高い材料を選ぶことが非常に重要です。ヤング率が高い材料は、強度が高いだけでなく、軽量でありながら優れた剛性を提供するため、構造の軽量化と強度向上を同時に実現できます。
例えば、自動車産業では、車体やシャシーに使用する材料の選定において、ヤング率が高い軽量材料が求められます。これにより、車両の総重量を抑えつつ、衝突時の安全性を確保することができます。また、航空機産業においても、軽量で強度が高い材料が求められるため、ヤング率が高い材料が選ばれます。これにより、燃費性能の向上や、運行コストの削減に繋がります。
3. 精密加工における安定性
製造業の中でも、特に精密加工が必要な分野では、ヤング率の高い材料が優れた安定性を提供します。例えば、精密機器や電子機器、航空宇宙部品など、精密な加工が要求される製品では、材料の弾性特性が重要な役割を果たします。ヤング率が高ければ、外部からの力に対して安定しており、微細な変形が生じにくく、加工精度を保つことができます。
逆に、ヤング率が低い材料では、加工中に材料が変形してしまう可能性が高くなり、微細な部品を製造する際には問題が生じることがあります。精密加工においては、変形を最小限に抑えるため、ヤング率の高い材料を選択することで、品質の高い製品を安定的に製造することが可能になります。
4. 設計の自由度を高める
ヤング率は、材料の弾性特性に関する重要な情報を提供するため、設計の自由度を高めることができます。ヤング率が高い材料を使用することで、設計者は材料の変形に関する予測をより正確に行うことができ、設計上の余裕が生まれます。これにより、より強固で耐久性の高い製品を設計することが可能となります。
例えば、精密機械や機構設計において、設計者はヤング率を参考にして、材料が受ける力に対する挙動を予測します。これにより、過度な強度を持つ材料を使うことなく、必要最低限の強度で十分な耐久性を確保することができます。ヤング率を理解し、適切に活用することで、製品の強度や耐久性を確保しながら、コストの最適化を図ることができます。
5. 振動や衝撃に対する耐性の向上
製造業における多くの分野では、振動や衝撃に耐える材料が求められます。例えば、機械装置や自動車、航空機などでは、外部からの衝撃や振動が製品に与える影響を最小限に抑えることが重要です。ヤング率が高い材料は、弾性が高いため、外部からの衝撃を吸収しにくく、構造が安定しやすくなります。
特に、振動の多い環境では、ヤング率が高い材料を使用することで、構造物や機械部品が変形しにくく、振動による影響を減少させることができます。これにより、機械の長寿命化や安定した動作が実現し、メンテナンスのコスト削減にも繋がります。
ヤング率の高い材料には、製造業におけるさまざまなメリットがあります。構造物の安定性を保ち、軽量化と高強度を両立させ、精密加工における安定性を提供し、設計の自由度を高め、振動や衝撃に強い部品を作ることができます。これらのメリットは、製造業の現場において非常に重要であり、ヤング率を理解し適切に活用することが、製品の品質向上やコスト削減に繋がります。ヤング率を正確に理解し、選定することは、競争力を高め、より優れた製品を市場に提供するための鍵となるでしょう。
4. ヤング率のデメリット：計測時の注意点と限界
ヤング率は材料の弾性特性を評価するための重要な指標ですが、その計測や適用においては注意すべき点や限界があります。特に、ヤング率を利用する際には、単に数値として評価するだけでなく、さまざまな要因が影響することを理解することが重要です。ここでは、ヤング率を計測する際の注意点や、ヤング率が持つ限界について詳しく説明します。
1. ヤング率は線形弾性範囲内でのみ有効
ヤング率は材料が「弾性範囲」で変形する場合にのみ適用できる物理量です。弾性範囲とは、材料が力を受けた後、元の形状に戻る範囲を指します。ヤング率はこの範囲内でのみ正確に定義されており、範囲を超えると材料が塑性変形を始めます。塑性変形が始まると、ヤング率はもはや適用できなくなり、材料の変形挙動は非線形となります。
たとえば、金属材料が引っ張られたとき、ある範囲では応力とひずみが比例しますが、一定の応力を超えると材料は永久的に変形を始め、その後は元に戻らなくなります。このような場合、ヤング率は無意味になり、別の物理量（例えば、降伏強度や塑性係数）を使用して評価する必要があります。この点は、ヤング率の利用時に最も重要な限界の一つです。
2. 材料の異方性
ヤング率は通常、材料が均質で等方的（すべての方向で同じ物性を持つ）であることを前提に計算されます。しかし、実際には多くの材料は異方性を持っています。異方性とは、材料が方向によって異なる物理特性を示すことです。例えば、複合材料や鋳物などは、製造過程や材料の構造により、異なる方向に対して異なるヤング率を持つことがあります。
異方性材料に対してヤング率を適用する場合、特に複合材料では、方向ごとに異なるヤング率を考慮する必要があります。これを無視して一方向のヤング率だけを使用すると、設計において誤った予測がされる可能性があります。このため、異方性材料の場合、方向ごとのヤング率を測定し、適切に評価する必要があることを理解しておくことが大切です。
3. 高温や極端な環境での変化
ヤング率は温度に依存する物性の一つでもあります。多くの材料は、温度が高くなるとヤング率が低下します。これは、温度が高いと原子の運動が活発になり、材料の原子間の結びつきが弱くなり、弾性変形を抑える力が低下するためです。そのため、高温下での使用を前提とした設計を行う場合、ヤング率が低下する影響を考慮する必要があります。
また、過酷な環境下（例えば、極端な湿度や化学環境）でもヤング率が変化することがあります。例えば、腐食環境にさらされた金属は、内部構造が変化し、ヤング率が低下する可能性があります。これらの要因が影響を与えるため、設計においては環境条件を考慮した材料選定が求められます。
4. 測定誤差や試験条件の影響
ヤング率を正確に測定するためには、慎重に実験を行う必要があります。引張試験などでヤング率を測定する場合、試料の形状や寸法、試験の速度、温度、試験機の精度など、さまざまな要因が測定結果に影響を与える可能性があります。特に、試験中に材料が異常な変形を起こすと、ヤング率が過大または過小に計測されることがあります。
例えば、試料の取り扱いやクランプの仕方、または測定機器のキャリブレーションが不適切であると、誤った応力-ひずみ曲線が得られ、ヤング率の値が信頼できなくなります。正確な計測を行うためには、試験条件を厳密にコントロールし、適切な手順に従って実施することが不可欠です。また、試料の均一性や表面の状態が影響を与えるため、事前に十分な準備を行う必要があります。
5. ヤング率が示す情報の限界
ヤング率は材料の弾性特性を示す非常に重要な指標ですが、すべての材料の挙動を完全に予測できるわけではありません。ヤング率は主に弾性範囲での挙動を示すものであり、材料の硬さや強度、耐摩耗性、衝撃吸収性など、他の重要な特性を反映するものではありません。そのため、ヤング率だけでは材料の総合的な性能を把握することができません。
例えば、ヤング率が高い材料でも、延性や耐衝撃性が不足している場合があります。逆に、ヤング率が低い材料でも、優れた衝撃吸収性や靭性を持つ場合があります。そのため、材料選定を行う際には、ヤング率だけでなく、他の機械的特性（降伏強度、破断強度、延性、靭性など）を総合的に考慮する必要があります。
ヤング率は、材料の弾性特性を評価するために重要な物理量であり、製造業において非常に役立つ指標です。しかし、その計測や適用には限界や注意点があります。特に、ヤング率が適用できるのは弾性範囲内であり、材料の異方性や温度、環境の影響などを考慮する必要があります。また、測定誤差や試験条件にも注意が必要です。これらの限界を理解した上でヤング率を適切に活用することで、より精度の高い設計や材料選定が可能となります。
5. ヤング率を活用するための実務的なアプローチ
ヤング率は、材料の弾性特性を示す重要な指標であり、製造業においては材料選定や設計の際に欠かせない要素です。しかし、ヤング率をただ単に数値として理解するだけでは、実際の製造や設計の現場で十分に活用できません。ヤング率を効果的に活用するためには、どのように取り入れるべきか、どのように実務に落とし込んでいくかについて、実践的なアプローチが求められます。ここでは、ヤング率を活用するための実務的なアプローチについて、具体的な方法や事例を交えて説明します。
1. ヤング率を活用した材料選定
製造業において、材料選定は製品の性能や耐久性に大きく影響します。ヤング率は、材料が外力に対してどれだけ変形しにくいかを示すため、適切な材料を選定するための一つの基準となります。たとえば、構造物や機械部品においては、高いヤング率を持つ材料が望まれます。これにより、部品が変形しにくく、強度を確保しやすくなります。
材料選定時には、ヤング率を考慮するだけでなく、製品の使用環境や要求される性能を合わせて評価することが重要です。たとえば、自動車の車体や航空機の構造体では、軽量化が求められますが、同時に高い強度と変形しにくさも必要です。この場合、ヤング率が高い軽量な合金や複合材料が選ばれることが多いです。また、鋼やアルミニウムなどは、強度とヤング率のバランスが取れた素材としてよく選ばれます。
ヤング率を理解し、他の特性（強度、耐熱性、耐腐食性など）とのバランスを取ることが、最適な材料選定に繋がります。設計段階で使用する材料のヤング率をしっかりと把握し、それを基に材料選定を行うことで、製品の性能や耐久性を向上させることができます。
2. 設計段階でのヤング率の活用
設計段階でヤング率を活用することで、製品や構造物の変形挙動を正確に予測し、最適な設計が可能になります。ヤング率は、構造物が外力を受けた際の変形量を予測するために不可欠な情報を提供します。たとえば、橋梁やビル、機械部品の設計において、ヤング率を考慮することで、どの程度の荷重でどのような変形が生じるかを予測し、設計の範囲を決定することができます。
設計者は、材料にかかる応力とひずみの関係を理解し、どの範囲内で材料が弾性変形をするか、または塑性変形に移行するかを確認することができます。ヤング率が高い材料を選べば、変形を最小限に抑えることができるため、設計の自由度が広がります。逆に、変形を許容する設計が求められる場合（例えば、衝撃吸収性を重視する場合）には、ヤング率が低い材料が選ばれることもあります。
例えば、航空機の翼や車両のサスペンションシステムなどでは、変形に対して高い耐性が求められるため、ヤング率が高い軽量素材を選定します。一方で、ゴムやプラスチックなどは衝撃吸収性が高いため、柔軟性を持たせる設計ではヤング率の低い素材が適しています。
3. シミュレーションを活用したヤング率の検証
現代の製造業では、CAD（コンピュータ支援設計）やCAE（コンピュータ支援エンジニアリング）を活用して、製品設計をシミュレーションすることが一般的です。シミュレーションを使えば、実際に試作品を作成する前に、材料のヤング率を基にした弾性解析を行い、設計の段階で変形挙動を予測することができます。
例えば、構造物や機械部品が受ける応力やひずみをシミュレーションで確認することで、材料の選定や設計変更を迅速に行うことができます。これにより、試作段階でのコストを削減でき、設計の精度を高めることができます。また、シミュレーションでは、温度や湿度、圧力などの外的要因も加味した解析が可能で、より現実的な設計が行えます。
シミュレーションを通じて、ヤング率が高い場合の構造物や部品の変形量を確認し、要求される性能が達成されているかを早期に把握できます。これにより、設計段階での最適化が進み、実際の製造に進む前に必要な調整を加えることができます。
4. 施工段階でのヤング率の考慮
製造業だけでなく、建設業やインフラ分野でもヤング率の重要性は非常に高いです。例えば、コンクリートや鉄筋コンクリートの構造物においては、ヤング率を基にした設計が不可欠です。施工時には、ヤング率が示す弾性範囲内での変形挙動を予測し、施工後の安定性や長期的な耐久性を確保することが求められます。
鉄筋コンクリートなどの複合材料では、ヤング率だけでなく、鉄筋とコンクリートの相互作用を考慮する必要があります。施工中における温度変化や乾燥による変形、荷重がかかったときの変形量をシミュレーションで予測し、適切な施工計画を立てることができます。
また、ヤング率を正しく理解することで、現場での材料管理や施工精度の向上にも繋がります。例えば、施工時にヤング率を基にした材料の選定や品質管理を行うことで、施工後の不具合や修理のリスクを減らすことができます。
5. メンテナンス計画への活用
製造業や建設業において、製品や構造物のメンテナンスは非常に重要です。ヤング率を活用することで、製品や構造物が長期間にわたって安定した性能を維持できるかを予測し、劣化や変形の進行を監視することが可能になります。例えば、金属構造物や機械部品の疲労寿命を評価する際に、ヤング率を利用して材料の劣化を予測することができます。
ヤング率が変化する場合、それは材料の内部構造に変化が生じている可能性を示唆します。これにより、メンテナンス計画や予防保守の立案に役立てることができ、製品や構造物の長期的な運用コストを削減できます。
ヤング率は、製造業における設計、材料選定、施工、メンテナンスに至るまで、幅広い分野で活用できる非常に重要な指標です。実務においてヤング率を効果的に活用するためには、単に数値として理解するのではなく、材料の特性や使用環境を考慮し、適切な材料選定や設計に反映させることが求められます。シミュレーション技術や品質管理の手法を駆使することで、ヤング率を活用した最適な製品設計や施工が可能になり、最終的にコスト削減や製品の性能向上に繋がります。
