| 設備名 | レーザー・タレパン複合機 ACIES2512T（Co2 4kW） |
|---|---|
| メーカー | AMADA |
| 加工可能サイズ | - |
| 特徴 | タレパンの金型は自動交換、材料も自動供給する事で72時間連続稼働が可能な複合機です。 |
弊社では主に産業機械のベース、機械フレーム製作を得意としております。
精密な機械フレームを実現するための３つの要素を紹介します。
板金・製缶
かぶしきがいしゃえすてーりんく
株式会社エステーリンク
板金屋が追求した板金屋のためのバリ取り機。
同業が歓喜するモノ作りをモットーに全国の工場の作業効率改善、環境改善に貢献いたします。
同業が歓喜するモノ作りをモットーに全国の工場の作業効率改善、環境改善に貢献いたします。
新潟県
燕市
〒9590113 新潟県燕市笈ケ島1365-1
共有する
共有する
出来ること（技術・製品）

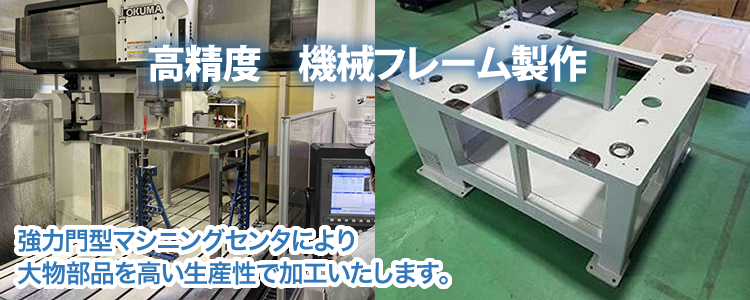

高精度機械フレーム加工
弊社では主に産業機械のベース、機械フレーム製作を得意としております。
精密な機械フレームを実現するための３つの要素を紹介します。
精密板金溶接加工
金属の一枚板を切断して、折り曲げて、くっつけて（溶接）、様々なものを製造するのが板金加工です。
精密な板金加工製品を作るには正確な水平、垂直、対角を実現する事が重要です。
板金溶接加工において、もっとも障害になる要素が溶接歪みです。弊社では３Ｄ溶接定盤上で溶接を行う事で、溶接歪の影響を限りなくゼロに近い状態で溶接ができます。
精密な板金加工製品を作るには正確な水平、垂直、対角を実現する事が重要です。
板金溶接加工において、もっとも障害になる要素が溶接歪みです。弊社では３Ｄ溶接定盤上で溶接を行う事で、溶接歪の影響を限りなくゼロに近い状態で溶接ができます。
得意なこと
板金屋が追求した板金屋のためのバリ取り機
板金用バリ取り機のメーカーとして知られている弊社ですが、
弊社自身も板金加工工場を運営しており、受託製造を行っております。
受託加工においては精密板金溶接加工を提供する板金工場です。
手のひらサイズの板金加工品の量産から、鉄道車両やプラント部品などの大型の製缶板金まで幅広く対応。設計から製造、塗装、組立まで一貫生産でご提供可能です。
QCDを高め、お客様の満足と信頼を得られる製品づくりを追求しております。
そして設備メーカーとして、弊社の自社製品である「板金用バリ取り機」「グラインダー集塵機」「溶接ヒューム向け工場用大型空気清浄機」などは全て自社の工場で使い勝手や利便性を追求しております。
実際の工場で試行錯誤されている
『板金屋が追求した板金屋のためのバリ取り機』です。
設備一覧
レーザー加工
| 設備名 | ファイバーレーザー加工機 TruLaser5030Fiber/TruDisk8001 |
|---|---|
| メーカー | TRUMPF |
| 加工可能サイズ | 3050×1525ｍｍ |
| 特徴 | 最大加工板厚 ・鉄 25.0t（酸素） ・ステンレス 25.0t（窒素） ・アルミ 25.0t（窒素） ・銅 3.0t（窒素） ・真鍮 8.0t（窒素） |
| 設備名 | この他 レーザー加工機 |
|---|---|
| メーカー | - |
| 加工可能サイズ | - |
| 特徴 | レーザー・パンチ複合機 TRUMPF TC6000L ファイバーレーザー加工機5KW TRUMPF L5030fiber 三次元レーザー加工機 MITSUBISHI ML3122VZ20 レーザー加工機 MITSUBISHI ML2512HVⅡ レーザー加工機 SHIBUYA SPL3905/K250 |
パイプレーザー加工
| 設備名 | パイプレーザー加工機 Truelaser Tube 5000 |
|---|---|
| メーカー | TRUMPF |
| 加工可能サイズ | 最大搬入長さ 6.5m 丸パイプ：最大外径 152 mm 角パイプ：最大辺長さ 152 mm /外接円直径 170 mm |
| 特徴 | 最大加工板厚 ・ステンレス 5 mm ・軟鋼 8 mm ・アルミ 6 mm ・銅 3 mm ・真鍮 5 mm 世界最速レベルの加工速度を誇るTRUMPF社製パイプレーザー加工機。 レーザー出力は強力で板厚の厚いパイプ、重量級のパイプの切断にも対応可能です。 従来機では難しかったアルミ、銅、真鍮管の加工も可能です。ベベル加工にも対応。 |
| 設備名 | この他のパイプレーザー加工機 |
|---|---|
| 特徴 | パイプレーザー加工機 2kW (CO2レーザー) BLM ADIGE LASERTUBE LT722D |
ベンダー加工
| 設備名 | プレスブレーキ HG1003ATC |
|---|---|
| メーカー | AMADA |
| 加工可能サイズ | - |
| 特徴 | 金型自動交換装置(ATC)付き |
| 設備名 | この他のベンダーマシン |
|---|---|
| メーカー | - |
| 加工可能サイズ | - |
| 特徴 | TrumaBend V130 プレスブレーキ HPB-60 プレスブレーキ 4012AT プレスブレーキ 125 30ATI プレスブレーキ HDS-8025 プレスブレーキ APB-286 HG1003ATC |
溶接
| 設備名 | ロボット溶接と３D溶接定盤 |
|---|---|
| メーカー | AMADA |
| 加工可能サイズ | - |
| 特徴 | 多品種小ロットの治具製作・位置決め・ワーク固定に特化した３D溶接定盤と、ロボット溶接の組み合わせにより、ロボット溶接の生産効率の最大化を図っています。 |
| 設備名 | 溶接作業用３D定盤 |
|---|---|
| メーカー | Siegmund |
| 加工可能サイズ | 3000×1500 以上も可能 |
| 特徴 | 水平垂直が保証された作業面と等間隔に空いた穴を利用したクランプにより、あらゆる形状のワークを正確に固定できる作業台です。 溶接作業においては溶接歪を抑え、水平・垂直・対角が正確な溶接が可能になります。 → 溶接作業用３D定盤のホームページはこちらから |
| 設備名 | この他の溶接関連設備 |
|---|---|
| メーカー | - |
| 加工可能サイズ | - |
| 特徴 | CO2 半自動溶接機 300A CO2 半自動溶接機 200A アルゴン溶接機 300A アルゴン溶接機 200A プラズマ切断機 ロボット溶接システム ポジロボ スタッド溶接機 200A ハイブリッドＹＡＧレーザー マイスポット TIG溶接ロボット MAG溶接ロボット ファイバー溶接ロボット |
機械加工設備
| 設備名 | 機械加工設備一覧（最新の設備情報は公式ホームページにてご確認くださいませ） |
|---|---|
| メーカー | - |
| 加工可能サイズ | - |
| 特徴 | 5面加工門型マシニングセンタ MCR-A5CⅡ マシニングセンタ VTC-200C マシニングセンタ 旋盤 立型旋盤 V760EX |
プレス加工
| 設備名 | プレス機一覧（最新の設備情報は公式ホームページにてご確認くださいませ） |
|---|---|
| メーカー | - |
| 加工可能サイズ | - |
| 特徴 | スケアーシャー AD-625 セットプレス JP-30Ⅱ ユニットワーカー コーナーシャーリング CSW-250 |
ロール加工
| 設備名 | ロール加工機一覧（最新の設備情報は公式ホームページにてご確認くださいませ） |
|---|---|
| メーカー | - |
| 加工可能サイズ | - |
| 特徴 | 三本ロール 3.2t×2.5m 三本ロール 1.6t×2.3m 三本ロール 1.0t×0.3m 四本ロール BS-B1200 ヒモ出しロール |
バリ取り
| 設備名 | 板金用バリ取り機メタルエステ1300 ME-2401 |
|---|---|
| メーカー | エステーリンク |
| 加工可能サイズ | 最大ワーク幅：1300ｍｍ 最大ワーク高さ：70mm |
| 特徴 | 金属表面を傷つけず、金属端面のみを糸面取り可能な繊細なバリ取りが可能です。また、ベルトコンベア上のどのエリアにワークを設置しても同等の仕上がりを実現する圧倒的な加工均等性が特徴です。 |
| 設備名 | ハンドタイプバリ取り機メタルハンズ MH-101 |
|---|---|
| メーカー | エステーリンク |
| 加工可能サイズ | 加工エリア：1200×700ｍｍ |
| 特徴 | 吸着テーブルも備えた ハンディタイプのバリ取り機。 簡単操作で二次バリのないきれいなRに仕上がります。 |
| 設備名 | 板金用バリ取り機メタルスライダー1000 |
|---|---|
| メーカー | エステーリンク |
| 加工可能サイズ | 最大ワーク幅：1000ｍｍ 最大ワーク高さ：40mm |
| 特徴 | 強研磨タイプのバリ取り機。溶断で生じた強めのドロス、ファイバーレーザーで生じた強めのバリも強力に処理可能です。 |
| 設備名 | ハンドタイプバリ取り機メタルタッチ MT-102 |
|---|---|
| メーカー | エステーリンク |
| 加工可能サイズ | - |
| 特徴 | パイプやアングルなどのバリ取りはもちろん、磨き、ヘアライン加工、バリ取り、酸化被膜除去も思いのまま！ |
実績紹介
溶接加工
機械フレーム サイズ：2m×1.2m×0.5m
| 材質 | 鉄 |
|---|---|
| 説明 | ３D溶接定盤により正確な水平・垂直・対角が保証された機械フレームです。 |
溶接加工
機械フレーム サイズ：1m×1m×0.2m
| 材質 | ステンレス |
|---|---|
| 説明 | ３D溶接定盤により正確な水平・垂直・対角が保証された機械フレームです。 |
溶接加工
フレーム加工 サイズ：1.5m×1.3m×2m
| 材質 | ステンレス |
|---|---|
| 説明 | ３D溶接定盤により正確な水平・垂直・対角が保証された機械フレームです。 |
５面機械加工
鉄製 角パイプフレーム 150×100×4.5 L1,700×W925×H175
| 材質 | 鉄 |
|---|---|
| 説明 | 溶接で組み立てられたフレームは５面加工機にてそのまま機械加工を行います。 |
５面機械加工
鉄製 角パイプフレーム 150×100×4.5 L1,700×W925×H175
| 材質 | 鉄 |
|---|---|
| 説明 | 溶接で組み立てられたフレームは５面加工機にてそのまま機械加工を行います。 |
５面機械加工
機械フレーム 125×75×4.5 L1,855×W1,220×H680
| 材質 | 鉄 |
|---|---|
| 説明 | 溶接で組み立てられたフレームは５面加工機にてそのまま機械加工を行います。 |
溶接加工
スクリューコンベア 1軸
| 材質 | ステンレス |
|---|---|
| 説明 | 複雑な形状の溶接加工品も３D溶接定盤で溶接を行う事で、寸法の狂いなく溶接が可能です。 |
溶接加工
スクリューコンベア 2軸
| 材質 | 鉄 |
|---|---|
| 説明 | 複雑な形状の溶接加工品も３D溶接定盤で溶接を行う事で、寸法の狂いなく溶接が可能です。 |
溶接加工
熱交換器 直径：2000mm
| 材質 | ステンレス |
|---|---|
| 説明 | 複雑な形状の溶接加工品も３D溶接定盤で溶接を行う事で、寸法の狂いなく溶接が可能です。 |
会社概要・地図
会社概要
| 会社名 | 株式会社エステーリンク |
|---|---|
| 所在地 | 〒9590113 新潟県燕市笈ケ島1365-1 |
| TEL／FAX | 0256-97-4846／0256-98-4821 |
