割り出し5軸加工とは？同時5軸との違いと活用シーン
第1章：割り出し5軸加工とは
1-1．割り出し5軸加工の基本的な仕組み

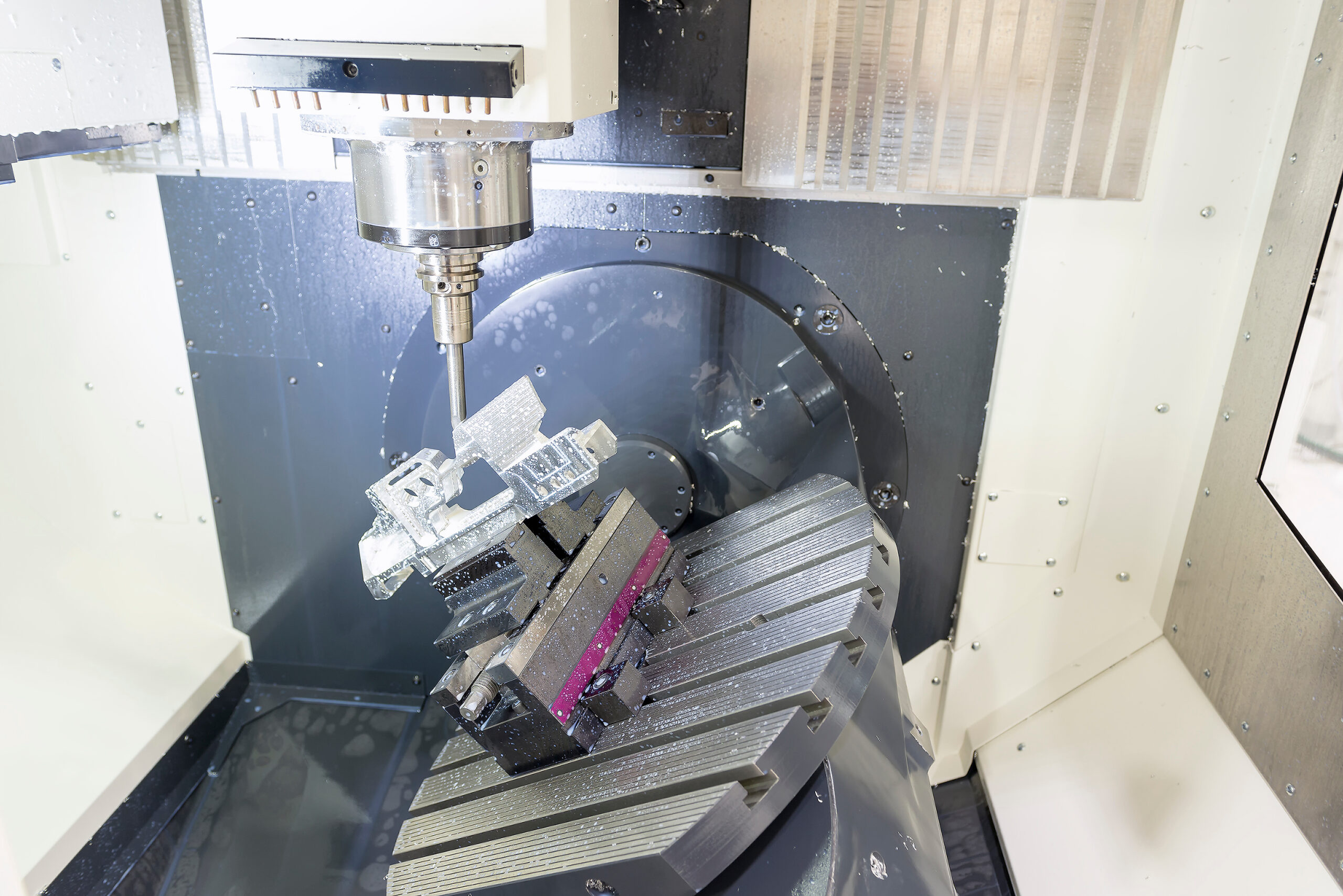

割り出し5軸加工とは、X・Y・Zの3つの直線軸に、回転軸と傾斜軸の2軸を加えた工作機械で行う加工方法です。ワークやテーブルの向きを回転軸で変更し、加工したい面を工具に向けた後、その角度を固定して3軸加工を行います。加工中に5軸すべてを連続して動かすのではなく、「角度を決める動作」と「切削する動作」を分けている点が特徴です。
たとえば、直方体の上面を加工した後、ワークを90度回転させて側面を加工する場合、一般的な3軸加工ではワークを一度取り外して固定し直す必要があります。割り出し5軸加工では、機械上でワークの向きを変えられるため、取り外しや芯出しを行わずに次の面を加工できます。
1-2．「3＋2軸加工」と呼ばれる理由
割り出し5軸加工は「3＋2軸加工」「位置決め5軸加工」「固定5軸加工」と呼ばれることもあります。「3＋2」という名称は、X・Y・Zの3軸で切削を行い、残りの2軸を加工面の位置決めに使用することに由来します。
ここで注意したいのは、5軸加工機を使っていても、切削中に5軸を同時制御しているわけではない点です。回転軸と傾斜軸で角度を割り出した後は、その位置を保持したまま3軸で加工します。この仕組みにより、同時5軸加工ほど複雑な制御を必要とせず、多面加工や斜め方向からの穴あけに対応できます。
1-3．割り出し5軸加工の基本的な加工手順
基本的な流れは、まずワークをテーブルや治具に固定し、最初の面を3軸で加工します。次に、回転軸や傾斜軸を動かして次の加工面を工具側へ向け、角度を固定して再び3軸加工を行います。この動作を必要な面の数だけ繰り返します。
加工プログラムを作成する際は、各面の座標系、工具の接近方向、治具やホルダとの干渉を確認する必要があります。機械上ではワークが大きく傾くため、工具が加工点に届いても、主軸やホルダが治具に接触する可能性があります。そのため、CAMや機械シミュレーションを活用した事前確認が重要です。
1-4．割り出し5軸加工で使用する5つの軸
一般的なマシニングセンタでは、左右方向のX軸、前後方向のY軸、上下方向のZ軸という3つの直線軸を使用します。これに、ワークやテーブルを回転・傾斜させる2つの回転軸を加えたものが5軸加工機です。
回転軸の名称や構成は機械によって異なり、A軸・B軸・C軸のうち2軸が採用されます。また、テーブル側が動くタイプ、主軸側が傾くタイプ、両方を組み合わせたタイプがあります。機械構成によって加工範囲や干渉しやすい場所が変わるため、設備選定では軸数だけでなく、ワーク寸法や必要な傾斜角度も確認しなければなりません。
1-5．多面加工や工程集約に向いている理由
割り出し5軸加工の大きな特徴は、1回の固定で複数の面を加工しやすいことです。段取り替えを減らせるため、作業時間の短縮だけでなく、ワークを固定し直す際に発生する位置ずれも抑えられます。上面と側面に穴やポケットがある部品、複数方向に斜め穴がある部品などで特に効果を発揮します。
ただし、自由曲面やねじれ形状など、切削中に工具姿勢を連続的に変える必要がある部品には限界があります。割り出し5軸加工は、複雑形状を何でも加工する方法ではなく、多面加工の段取り削減と精度安定を実現する方法と捉えると理解しやすいでしょう。
第2章：割り出し5軸加工と同時5軸加工・3軸加工の違い
2-1．割り出し5軸加工と同時5軸加工の違い
割り出し5軸加工と同時5軸加工の大きな違いは、切削中に回転軸を動かすかどうかです。割り出し5軸加工では、回転軸と傾斜軸で加工面の角度を決めた後、その位置を固定してX・Y・Zの3軸で切削します。一方、同時5軸加工では、3つの直線軸と2つの回転軸を加工中に連動させ、工具とワークの位置関係を連続的に変化させます。
そのため、割り出し5軸加工は複数面の穴あけやポケット加工、傾斜面の加工などに適しています。同時5軸加工は、インペラやタービンブレード、複雑な自由曲面など、加工中に工具姿勢を変え続ける必要がある形状に向いています。
2-2．割り出し5軸加工と3軸加工の違い
3軸加工では、工具をX・Y・Z方向に動かして切削します。基本的に工具の接近方向は一定であるため、上面の加工後に側面を加工する場合は、ワークを取り外して固定し直さなければなりません。加工面が増えるほど段取り回数も増え、位置決めや芯出しに時間がかかります。
割り出し5軸加工では、ワークを機械上に固定したまま回転・傾斜させられます。上面から側面、斜面へと加工方向を切り替えられるため、1回の段取りで複数面を加工しやすくなります。再固定による位置ずれを抑えられる点も、3軸加工との重要な違いです。
2-3．割り出し5軸加工と4軸加工の違い
4軸加工は、X・Y・Zの3軸に1つの回転軸を加えた加工方法です。円筒部品の外周加工や、ワークを一定角度ずつ回転させながら行う多面加工に適しています。ただし、回転できる方向が1つに限られるため、複数方向の傾斜面や斜め穴には対応できない場合があります。
割り出し5軸加工では、回転方向が2つあるため、4軸加工よりも多様な角度から工具を接近させられます。部品の前後左右に加えて、傾斜した面を加工したい場合は、5軸構成のほうが工程を集約しやすくなります。
2-4．加工できる形状と得意分野の違い
加工方法を選ぶ際は、軸数だけでなく部品形状や加工目的を確認することが重要です。3軸加工は、上面を中心とした平面加工や穴あけ、比較的単純な金型加工に向いています。4軸加工は、円周方向に加工箇所が並ぶ部品や、等間隔で複数面を加工する部品に適しています。
割り出し5軸加工は、複数方向に穴やポケットが配置された角物部品、傾斜穴を持つ部品などを得意とします。同時5軸加工は、滑らかな自由曲面やねじれた形状など、割り出した一定方向からの切削だけでは加工できない部品に適しています。
2-5．割り出し5軸と同時5軸の選び方
5軸加工機を導入する際、必ずしも同時5軸加工が必要とは限りません。主な目的が段取り替えの削減、多面加工の効率化、斜め穴や傾斜面への対応であれば、割り出し5軸加工で十分な場合があります。同時5軸加工は対応できる形状が広い一方、プログラム作成や干渉確認が複雑になり、高機能なCAMや高度な加工ノウハウも必要です。
選定時には、加工中に工具姿勢を連続して変える必要があるかを確認しましょう。角度を固定した状態で各面を加工できる部品なら割り出し5軸、自由曲面や複雑なねじれ形状を連続加工するなら同時5軸が候補になります。設備の機能だけでなく、自社の加工品、要求精度、生産量、作業者のスキルを踏まえて判断することが大切です。
第3章：割り出し5軸加工のメリット
3-1．段取り替えを減らして工程を集約できる
割り出し5軸加工の大きなメリットは、ワークを一度固定した状態で複数の面を加工できることです。3軸加工では、上面の加工後に側面や裏面を加工するため、ワークを取り外して別の向きに固定し直す必要があります。加工面が多い部品ほど段取り替えの回数が増え、そのたびに清掃、固定、芯出し、原点設定などの作業が発生します。
割り出し5軸加工では、回転軸と傾斜軸を使って加工面を工具側に向けられるため、段取り作業を機械内の動作に置き換えられます。作業者がワークに触れる回数を減らし、加工から加工へスムーズに移行できるため、リードタイムの短縮や設備稼働率の向上につながります。
3-2．再チャッキングによる位置ずれを抑えられる
ワークを固定し直す再チャッキングでは、わずかな傾きや基準位置のずれが発生する可能性があります。単独の面だけを加工する場合には問題がなくても、複数面にまたがる穴位置や直角度、同軸度が求められる部品では、段取りごとの誤差が加工精度に影響します。
割り出し5軸加工は、同じ固定状態を維持しながら複数方向から加工できるため、段取り替えによる誤差を抑えやすい加工方法です。特に、上面の穴と側面の穴の位置関係が重要な部品や、複数面に高い幾何公差が指定されている部品では、精度の安定化が期待できます。測定や修正加工の負担を減らし、不良率の低減につながる点もメリットです。
3-3．短い工具を使いやすく加工精度を高められる
3軸加工では、壁面や深い部分に工具を届かせるため、工具の突き出し量を長くしなければならない場合があります。しかし、工具が長くなるほど切削抵抗によるたわみや振動が発生しやすくなり、寸法精度や加工面の品質が不安定になります。
割り出し5軸加工では、ワークを工具が接近しやすい角度に傾けられるため、比較的短い工具を使用できる場合があります。工具の剛性を確保しやすくなり、ビビリの抑制、加工面の品質向上、工具寿命の安定化が期待できます。また、切削条件を高められれば、加工時間の短縮にもつながります。
3-4．特殊治具の製作コストを削減できる
斜め穴や傾斜面を3軸加工機で加工する場合、ワークを特定の角度に固定するための専用治具が必要になることがあります。専用治具の製作には、設計や加工の費用だけでなく、保管場所や管理の手間も必要です。品種ごとに治具を準備する多品種生産では、その負担が大きくなります。
割り出し5軸加工では、テーブルや主軸側で角度を設定できるため、複雑な傾斜治具を省略または簡略化できる可能性があります。標準的な治具を活用しながら複数品種へ対応しやすくなり、治具製作費と段取り時間の両方を削減できます。
3-5．同時5軸加工よりプログラムを作成しやすい
割り出し5軸加工は、加工面の角度を決めた後、基本的に3軸で切削を行います。そのため、工具姿勢を連続的に変化させる同時5軸加工と比べて、工具経路や切削条件を検討しやすい傾向があります。
もちろん、座標系の設定や割り出し角度の指定、干渉確認などは必要です。しかし、既存の3軸加工の考え方やノウハウを活用しやすく、5軸加工へ移行する最初の方法としても適しています。工程集約の効果を得ながら、プログラム作成や現場教育の負担を抑えられる点は、割り出し5軸加工ならではの利点です。
第4章：割り出し5軸加工のデメリットと注意点
4-1．自由曲面や連続的な複雑形状には向いていない
割り出し5軸加工は、多面加工や傾斜面の加工に適している一方、すべての複雑形状に対応できるわけではありません。加工面の角度を決めた後は回転軸を固定し、主にX・Y・Zの3軸で切削するため、加工中に工具姿勢を連続して変える必要がある形状には不向きです。
たとえば、インペラやタービンブレード、複雑にねじれた自由曲面などは、工具とワークの角度を変えながら切削しなければ、工具が加工面に届かなかったり、均一な加工面を得られなかったりします。このような部品には同時5軸加工が必要です。割り出し5軸加工を選ぶ際は、単に「複雑な部品かどうか」ではなく、一定の角度に固定した状態で各加工面を仕上げられるかを確認する必要があります。
4-2．工具・ホルダ・治具の干渉確認が必要になる
割り出し5軸加工では、ワークやテーブルを大きく回転・傾斜させるため、工具以外の部分が干渉する可能性があります。工具先端が加工位置に届いていても、工具ホルダや主軸、治具、テーブル、機械内部のカバーなどが接触するケースがあります。
特に、ワークが大きい場合や背の高い治具を使用する場合、深いポケットを加工する場合は注意が必要です。干渉を避けるために工具の突き出しを長くすると、今度は工具剛性が低下し、ビビリや加工精度の悪化につながることもあります。安全に加工するには、CAM上で工具だけでなく、ホルダや治具、機械構造を含めたシミュレーションを行うことが重要です。
4-3．回転軸の精度が加工品質に影響する
割り出し角度を変更すると、回転軸の中心位置や角度精度の誤差が加工位置に影響します。3軸加工では問題にならなかった小さなずれでも、複数面を連続して加工すると、面同士の位置関係や穴位置、直角度などの誤差として現れる可能性があります。
精度を安定させるには、機械の定期的な点検やキャリブレーションが欠かせません。また、温度変化による機械の伸縮、ワークの固定状態、切削抵抗による変位も考慮する必要があります。高精度部品を加工する場合は、機械のカタログ精度だけで判断せず、実際のワーク寸法や要求公差に対して十分な精度を確保できるか検証することが大切です。
4-4．対応するCAMやポストプロセッサが必要になる
割り出し5軸加工を行うには、加工面の角度設定や座標変換に対応したCAMが必要です。また、CAMで作成した工具経路を、使用する工作機械とNC装置に適したプログラムへ変換するポストプロセッサも欠かせません。
同じ5軸加工機でも、テーブル側が回転する機械と主軸側が傾斜する機械では軸構成が異なります。適切でないポストプロセッサを使用すると、意図しない方向に軸が動いたり、角度指令や座標が正しく出力されなかったりする恐れがあります。導入前には、保有するCAMの対応範囲、機械シミュレーション機能、ポストプロセッサの準備状況を確認しましょう。
4-5．設備導入だけでは生産性が向上しない場合がある
5軸加工機を導入すれば、すぐに工程集約や加工時間の短縮を実現できるとは限りません。ワークの保持方法、加工順序、割り出し角度、工具選定などが適切でなければ、段取りが複雑になったり、干渉を避けるために非効率な工具経路になったりします。
効果を得るには、設備だけでなく、CAMの操作教育、加工ノウハウの蓄積、シミュレーション環境の整備が必要です。導入時には既存工程と比較し、削減できる段取り時間や治具費、期待する精度を明確にしましょう。割り出し5軸加工の特徴を理解し、自社の加工品に合った運用方法を構築することが、生産性向上につながります。
第5章：割り出し5軸加工の活用シーンと選定ポイント
5-1．複数面を加工する角物部品
割り出し5軸加工は、上面だけでなく、前後左右の側面にも穴や溝、ポケットなどがある角物部品に適しています。3軸加工機でこのような部品を加工する場合、加工面を変更するたびにワークを取り外し、向きを変えて固定し直さなければなりません。
割り出し5軸加工であれば、ワークを固定したままテーブルを回転・傾斜させ、加工したい面を工具側に向けられます。ブラケット、ハウジング、バルブ部品、装置部品など、複数方向からの加工が必要な部品では、段取り回数の削減と工程集約が期待できます。特に、面同士の位置関係や直角度が重要な部品に有効です。
5-2．斜め穴や傾斜面がある部品
斜め穴、傾斜面、角度の付いた座面なども、割り出し5軸加工の代表的な活用シーンです。3軸加工では、加工面を工具に対して垂直にするための傾斜治具を製作したり、複数回の段取り替えを行ったりする必要があります。
割り出し5軸加工では、回転軸と傾斜軸によって必要な角度を機械上で設定できます。そのため、専用治具を簡略化しながら、さまざまな方向の穴あけ、リーマ加工、タップ加工、ポケット加工に対応できます。ただし、ワークを傾けた際に工具やホルダが治具へ干渉しないか、事前に確認することが重要です。
5-3．段取り精度が求められる高精度部品
複数面にわたって厳しい位置精度が求められる部品にも、割り出し5軸加工が活用されます。たとえば、上面と側面にある穴の位置関係、異なる方向の穴同士の同軸度、各面の直角度などが重視される部品です。
ワークを何度も固定し直すと、段取りごとの位置ずれが累積する可能性があります。1回の固定で複数面を加工できれば、基準を統一しやすく、段取り替えによる誤差を抑えられます。ただし、回転軸の精度や機械の状態も加工品質に影響するため、定期的な精度確認や補正は必要です。
5-4．多品種・中小ロット生産での活用
多品種・中小ロット生産では、製品ごとに専用治具を用意すると、設計・製作費や保管コストが大きくなります。また、品種の切り替えが多いほど段取り作業も増え、生産性が低下しやすくなります。
割り出し5軸加工では、汎用性の高い治具と加工プログラムを組み合わせることで、異なる形状の部品へ柔軟に対応できます。割り出し角度や工具経路を変更することで複数品種を加工しやすいため、試作品、一品物、設計変更の多い部品にも向いています。治具への依存を減らし、品種切り替えを効率化したい現場に適した方法です。
5-5．割り出し5軸加工が自社に適しているか確認するポイント
導入や加工方法の変更を検討する際は、対象部品に複数方向からの加工があるかを確認しましょう。上面と側面に加工箇所がある、斜め穴や傾斜面がある、段取り替えによる位置ずれに悩んでいる場合は、割り出し5軸加工による改善が期待できます。
一方、加工中に工具姿勢を連続して変える自由曲面やねじれ形状には、同時5軸加工が適しています。また、上面だけで加工が完結する単純な部品では、3軸加工のほうが低コストになる場合があります。設備費だけでなく、削減できる段取り時間、治具費、加工時間、不良や測定の負担まで含めて比較することが大切です。
割り出し5軸加工は、軸数の多さを生かすこと自体が目的ではありません。自社の部品形状と課題を整理し、工程集約や精度安定の効果が得られるかを見極めることが、適切な加工方法の選定につながります。
