深穴加工とは？長い穴を高精度で加工する方法と注意点
1. 深穴加工とは？一般的な穴加工との違い
深穴加工とは、穴径に対して深さが大きい穴を加工する技術のことです。一般的なドリル加工と比べて、工具の先端が加工物の奥深くまで入り込むため、穴の曲がりや切りくず詰まり、工具の振れといった問題が起こりやすくなります。そのため、単に長いドリルを使用するだけでは、狙った寸法や精度を安定して実現できない場合があります。
製造業では、自動車部品、金型、油圧機器、航空機部品、産業機械など、さまざまな分野で深穴加工が用いられています。特に、内部に油や冷却水、空気などを通す流路を設ける場合や、長尺部品の中心に高精度な穴を加工する場合に欠かせない技術です。
ここでは、深穴加工の定義や通常のドリル加工との違い、求められる精度、主な用途について解説します。
1-1. 深穴加工の定義と深さの目安
深穴加工には、すべての加工現場で共通する明確な深さの基準があるわけではありません。一般的には、穴の深さを穴径で割った「L/D」が、深穴かどうかを判断する目安として使われます。Lは穴の深さ、Dは穴の直径を表します。
例えば、直径10mmの穴を深さ100mmまで加工する場合、L/Dは10となります。穴の深さが直径の5倍から10倍を超えるあたりから、通常のドリル加工では難易度が高くなり、深穴加工として扱われることが多くなります。ただし、実際の加工難易度はL/Dだけで決まるものではありません。
加工する材料、必要な穴径精度、内面粗さ、穴の真直度、使用する機械や工具などによっても難易度は変わります。比較的加工しやすいアルミニウムと、熱や工具摩耗の影響を受けやすいステンレス鋼や耐熱合金では、同じ穴径と深さであっても必要な設備や加工条件が異なります。
そのため、深穴加工を検討するときは、穴の深さだけではなく、穴径との比率や材質、要求精度を含めて判断することが重要です。
1-2. 通常のドリル加工では難しい理由
深い穴の加工が難しい主な理由は、加工している部分を外部から確認しにくく、工具先端の状態や切りくずの排出状況を把握しづらいことです。
一般的なドリル加工では、加工によって発生した切りくずがドリルの溝を通って穴の外へ排出されます。しかし、穴が深くなるほど切りくずが穴の内部にたまりやすくなり、排出抵抗も大きくなります。切りくずが詰まると、穴の内面を傷つけたり、工具に過度な負荷がかかったりする原因になります。最悪の場合には、加工途中でドリルが折損し、加工物から取り出せなくなることもあります。
また、長い工具は短い工具よりもたわみや振れが発生しやすくなります。加工開始時にわずかな位置ずれや傾きがあると、穴が深くなるにつれてずれが拡大し、出口側で大きな位置ずれが生じる可能性があります。
さらに、穴の奥まで十分な切削油が届かなければ、工具と加工物の間で発生した熱を効果的に逃がせません。冷却や潤滑が不足すると、工具摩耗が進み、穴径のばらつきや内面粗さの悪化につながります。
深穴加工では、切りくずを確実に排出し、工具を安定して案内しながら、加工点へ切削油を供給する仕組みが必要です。このため、ガンドリル加工やBTA加工など、深穴加工に適した専用工具や加工方法が利用されます。
1-3. 深穴加工で求められる精度
深穴加工では、穴の直径が指定された寸法に収まっているだけでは十分とは限りません。部品の用途に応じて、真直度、同軸度、真円度、円筒度、内面粗さなど、複数の精度が求められます。
真直度は、穴の中心線がどの程度まっすぐであるかを示す指標です。穴の入口付近では正しい位置に加工できていても、深く進むにつれて穴が曲がることがあります。油圧部品の流路や回転軸の中心穴などでは、穴の曲がりが部品の性能や耐久性に影響するため、真直度の管理が重要です。
同軸度は、加工した穴の中心軸が、部品の外径や別の穴の中心軸とどの程度一致しているかを表します。複数の部品を組み合わせる製品や、回転を伴う部品では、中心軸のずれが振動や偏摩耗の原因になることがあります。
内面粗さも重要な品質項目です。穴の内部を流体が通る部品では、内面が粗いと流れの抵抗が大きくなる可能性があります。また、穴の中に別の部品を挿入する場合には、内面の傷や凹凸が組み立て性に影響します。
必要な精度が高い場合は、深穴加工だけで仕上げるのではなく、加工後にリーマ加工やホーニング加工などを追加することもあります。
1-4. 深穴加工が用いられる部品・業界
深穴加工は、部品内部に長い穴や流路を設ける必要がある、さまざまな製造分野で活用されています。
自動車分野では、エンジン部品、燃料噴射装置、トランスミッション部品、シャフトなどに使われます。これらの部品では、潤滑油や燃料を通すための細長い穴が必要になることがあります。
金型分野では、金型内部に冷却水を流すための穴を加工します。適切な位置に冷却穴を配置することで、成形時の温度を管理しやすくなり、製品品質の安定や成形時間の短縮につながります。
油圧機器では、油圧シリンダーやマニホールド、バルブ部品などの内部流路に深穴加工が用いられます。流路の位置や内面状態が適切でなければ、圧力損失や油漏れなどの不具合につながる可能性があります。
そのほか、航空機部品、医療機器、工作機械、建設機械、半導体製造装置などでも深穴加工が利用されています。部品の小型化や高性能化に伴い、細くて深い穴や、複雑な位置関係を持つ穴を高精度に加工する技術の重要性が高まっています。
1-5. 深穴加工に適した材質と形状
深穴加工は、炭素鋼、合金鋼、ステンレス鋼、アルミニウム、銅合金など、幅広い金属材料に対応できます。ただし、どの材質でも同じ条件で加工できるわけではありません。
ステンレス鋼や耐熱合金は、加工時に熱が発生しやすく、工具に負担がかかりやすい材料です。切りくずが長くつながる材質では、切りくずの排出方法も慎重に検討する必要があります。一方、アルミニウムは比較的切削しやすい材質ですが、切りくずが工具に付着することがあるため、工具形状や切削油の選定が重要です。
部品の形状も加工精度に影響します。穴の入口面が傾斜している場合や、加工途中に交差穴がある場合、工具の姿勢が不安定になったり、出口部分にバリが発生したりすることがあります。また、肉厚が薄い部品では、加工時の力によって変形する可能性もあります。
深穴加工を安定させるためには、工具がまっすぐ進入できる入口形状を確保し、加工物を十分に固定することが大切です。設計段階で加工会社と相談し、穴径、深さ、材質、形状、必要精度を共有しておくことで、加工トラブルや追加コストを抑えやすくなります。
2. 深穴加工の代表的な加工方法と特徴
深穴加工には、穴径や深さ、要求精度、材質に応じて複数の加工方法があります。代表的なものがガンドリル加工、BTA加工、ロングドリルによる加工です。さらに、穴の寸法精度や内面粗さを高めるため、リーマ加工やホーニング加工を組み合わせる場合もあります。それぞれ得意とする条件が異なるため、部品の仕様や生産数量、コストを踏まえて選ぶことが重要です。
2-1. ガンドリル加工の特徴

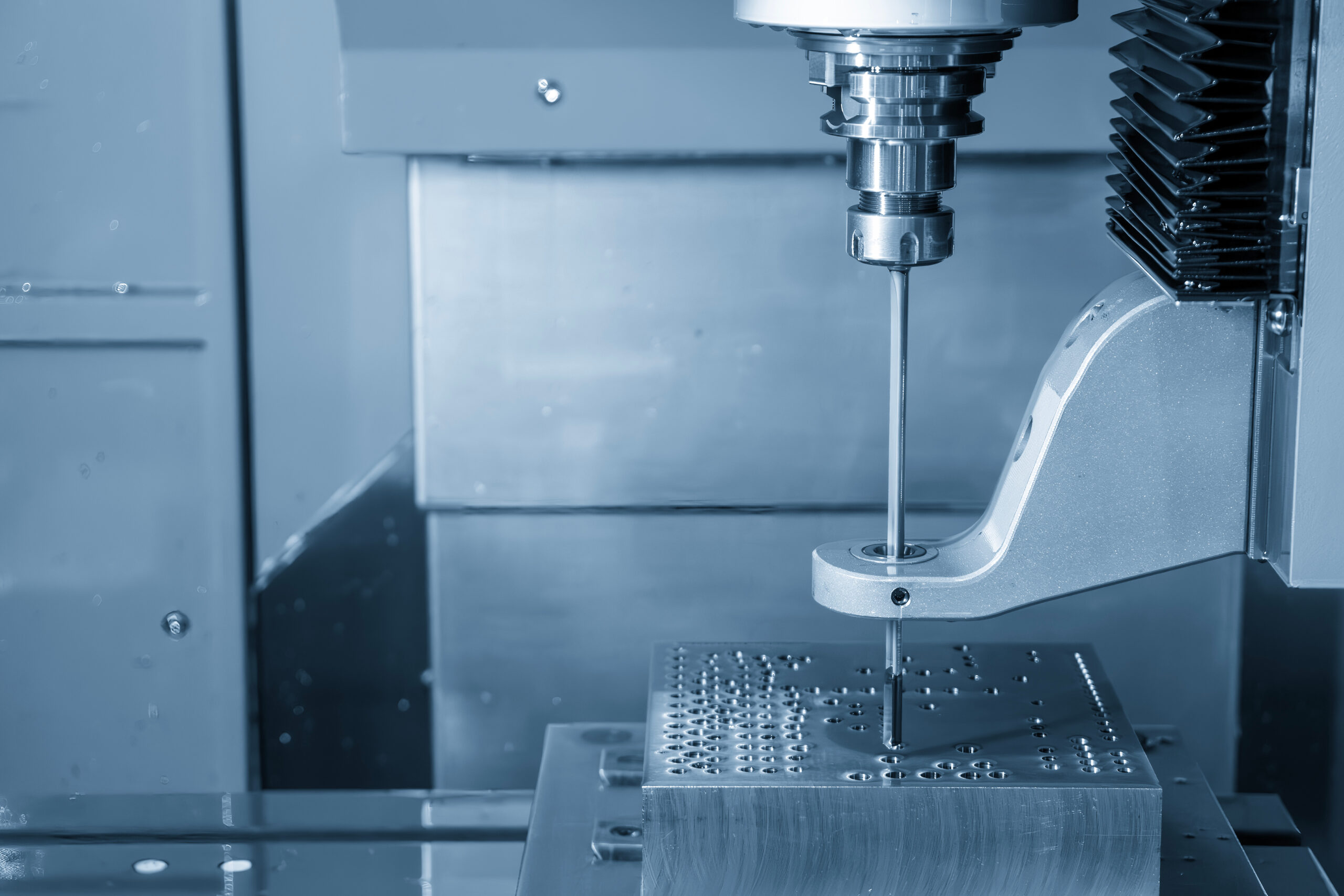

ガンドリル加工は、細径で深い穴を高精度に加工する際に用いられる代表的な方法です。専用工具の内部から高圧の切削油を加工点へ送り、切りくずを工具外周の溝に沿って排出します。工具先端をガイドしながら加工するため、一般的なドリルより穴の曲がりを抑えやすく、良好な真直度や内面粗さを得られる点が特徴です。
自動車部品の油穴、金型の冷却穴、シャフトの中心穴などに適しています。ただし、安定した加工には専用機や切削油の供給設備が必要で、入口部分に工具を案内するガイド穴を設けることもあります。
2-2. BTA加工の特徴
BTA加工は、主にガンドリル加工より大きな径の深穴を効率よく加工する方法です。工具の外側から切削油を供給し、発生した切りくずを中空工具の内部から排出します。切りくずの排出経路が確保されるため、長い穴でも連続加工しやすく、加工能率を高めやすい点が利点です。
油圧シリンダーや大型シャフトなど、比較的大径で深い穴を必要とする部品に利用されます。一方、工具や設備が大がかりになりやすく、小径穴や少量生産ではコスト面のメリットが出にくい場合があります。
2-3. ロングドリルによる加工の特徴
ロングドリルは、一般的なマシニングセンタや旋盤でも使用しやすく、専用の深穴加工機を使わずに対応できる方法です。試作品や少量生産、深さが比較的浅い穴では、設備費を抑えられる可能性があります。
ただし、工具が長いほど剛性が低下し、振れやたわみ、切りくず詰まりが起こりやすくなります。そのため、短い工具で下穴を加工する、段階的に工具を送る、定期的に引き抜いて切りくずを排出するといった対策が必要です。
2-4. リーマ・ホーニングなどの仕上げ加工
深穴加工後に穴径精度や内面粗さをさらに高める場合は、仕上げ加工を追加します。リーマ加工は、下穴をわずかに削って穴径や真円度を整える方法です。ホーニング加工は、砥石を穴の内面に押し当てながら往復・回転させ、微細な凹凸を除去します。
ただし、これらは大きく曲がった穴の位置を根本的に修正する加工ではありません。下加工の段階で真直度や取り代を確保しておくことが重要です。
2-5. 穴径・深さ・精度に応じた加工方法の選び方
加工方法を選ぶ際は、穴径と深さだけでなく、L/D、材質、止まり穴か貫通穴か、必要な真直度や内面粗さ、生産数量を確認します。細径で高精度な深穴にはガンドリル、大径で加工能率を重視する場合にはBTA加工、比較的浅い穴や少量品にはロングドリルが候補です。
さらに厳しい穴径精度や内面品質が必要なら、リーマやホーニングも検討します。過剰品質によるコスト増を避けるためにも、設計段階から加工会社と仕様をすり合わせることが大切です。
3. 深穴加工のメリット・デメリット
深穴加工は、一般的なドリルでは対応が難しい長い穴を、高い精度で加工できる技術です。一方で、専用設備や工具、加工条件に関する知識が必要となるため、すべての穴加工に適しているわけではありません。求める品質とコストのバランスを考え、通常のドリル加工と使い分けることが大切です。
3-1. 長い穴を高精度に加工できるメリット
深穴加工の大きなメリットは、穴径に対して深さが大きい穴でも、精度を保ちながら加工できることです。ガンドリル加工やBTA加工では、工具を安定して案内するとともに、加工点へ切削油を供給しながら切りくずを排出します。そのため、一般的なロングドリルと比べて工具の振れや切りくず詰まりを抑えやすく、長い穴を連続的に加工できます。
シャフトの中心穴や金型の冷却穴など、入口から奥まで一定の穴径が求められる部品にも適しています。加工方法や設備を適切に選べば、細径穴から比較的大径の穴まで対応できる点もメリットです。
3-2. 内面粗さや真直度を向上できるメリット
深穴加工では、穴径精度だけでなく、穴の真直度や内面粗さも管理しやすくなります。専用工具のガイド部が穴の内面を支えながら進むため、工具先端のふらつきを抑え、穴の曲がりや位置ずれを小さくできます。
また、切削油による潤滑と冷却が安定すれば、切れ刃への負担や加工面の傷を抑えられます。流体が通る油圧部品や、穴の内部に別の部品を挿入する製品では、良好な内面状態が性能や組み立て性の向上につながります。さらに高い品質が必要な場合は、ホーニングなどの仕上げ加工を追加することで、内面粗さや寸法精度を高められます。
3-3. 設備・工具・加工コストに関するデメリット
深穴加工のデメリットは、一般的な穴加工よりも設備や工具の費用が高くなりやすいことです。ガンドリル加工やBTA加工には、高圧の切削油を供給する装置や、切りくずを回収する設備が必要です。加工内容によっては専用機を使用するため、段取りや設備使用にかかる費用も見積価格へ反映されます。
工具も穴径や深さ、材質に合わせて選定する必要があります。特殊な寸法では専用工具を製作する場合があり、少量生産では部品1個あたりのコストが高くなる可能性があります。
3-4. 加工時間や技術面に関するデメリット
深穴加工では、工具折損や穴曲がりを防ぐため、加工条件を慎重に設定しなければなりません。材質に適した切削速度や送り量だけでなく、切削油の圧力・流量、工具の突き出し量、加工物の固定方法なども品質に影響します。
条件が適切でないと、切りくず詰まりや工具摩耗、穴径のばらつきが発生します。加工前にガイド穴を設けたり、加工後に測定や仕上げ工程を追加したりする場合は、通常のドリル加工より工程数と加工時間が増えることもあります。そのため、安定した品質を得るには、設備だけでなく加工実績やノウハウを持つ会社への依頼が重要です。
3-5. 深穴加工を採用すべきケースと判断基準
深穴加工は、穴の深さが穴径に対して大きい場合や、真直度、穴径精度、内面粗さに厳しい要求がある場合に適しています。工具折損による不良を減らしたい場合や、量産部品を安定した品質で加工したい場合にも有効です。
一方、穴が比較的浅く、要求精度も一般的な範囲であれば、通常のドリル加工のほうが低コストで対応できる可能性があります。採用を判断するときは、穴径、深さ、材質、必要精度、生産数量、納期を整理し、加工会社へ相談することが大切です。必要以上に厳しい公差を指定せず、部品の機能に必要な品質を明確にすることで、コストと精度のバランスを取りやすくなります。
4. 深穴加工で起こりやすいトラブルと対策
深穴加工では、工具の先端や切りくずの状態を加工中に直接確認しにくいため、通常の穴加工よりもトラブルへの注意が必要です。代表的な不具合には、穴の曲がり、穴径のばらつき、内面不良、切りくず詰まり、工具折損などがあります。これらは一つの原因だけで発生するとは限らず、工具、加工条件、切削油、ワークの固定方法などが複合的に関係します。安定した品質を得るには、不具合の症状から原因を切り分け、適切な対策を行うことが重要です。
4-1. 穴の曲がりや位置ずれが発生する原因と対策
深穴加工では、加工開始時のわずかな傾きや工具の振れが、穴の奥へ進むにつれて大きな位置ずれにつながることがあります。ワークの入口面が傾斜している場合や、ガイド穴の位置・精度が不十分な場合も、工具が正しい方向へ進みにくくなります。
対策としては、入口面を工具の進入方向に対して直角に整え、精度の高いガイド穴を設けることが有効です。また、工具の突き出し量を必要最小限にし、ワークを確実に固定することも重要です。長い部品では、中間部分を振れ止めなどで支持し、加工中のたわみや振動を抑えます。
4-2. 穴径のばらつきや内面不良の原因と対策
穴径が入口と奥で異なる、穴の内面に傷や筋が残るといった不具合は、工具摩耗や切りくずのかみ込み、振動などによって発生します。切れ刃が摩耗したまま加工を続けると、切削抵抗が増えて穴径や内面粗さが不安定になります。
工具の摩耗状態を定期的に確認し、交換基準をあらかじめ設定しておくことが大切です。加工条件についても、回転数や送り量を材質と工具に合わせて調整します。高い内面品質が必要な場合は、深穴加工後にリーマ加工やホーニング加工を追加する方法もあります。
4-3. 切りくず詰まりや工具折損の原因と対策
深穴加工で特に注意したいのが、切りくず詰まりによる工具折損です。穴の内部に切りくずがたまると、工具と穴の内面との間に挟まり、急激に負荷が高まります。工具が穴の奥で折れると、除去が難しく、ワークそのものが使用できなくなる可能性もあります。
対策の基本は、切りくずを小さく分断し、加工点から確実に排出することです。切削油の圧力と流量を適切に設定するとともに、材質に合った工具形状や加工条件を選びます。ロングドリルを使用する場合は、工具を定期的に引き抜くステップ加工を行い、切りくずを排出します。
4-4. バリ・欠け・工具摩耗の原因と対策
貫通穴の出口や交差穴の周辺では、バリや欠けが発生しやすくなります。特に、工具がワークを抜ける瞬間は切削抵抗が急激に変化するため、出口側の形状が崩れることがあります。送り量を出口付近で下げる、裏当て材を使用する、加工後に面取りやバリ取りを行うなどの対策が有効です。
また、ステンレス鋼や耐熱合金などの難削材では、発熱や加工硬化によって工具摩耗が進みやすくなります。工具材種やコーティングを見直し、切削油による冷却と潤滑を安定させる必要があります。
4-5. トラブルを防ぐための加工条件と切削油の管理
深穴加工を安定させるには、回転数や送り量だけでなく、切削油の圧力、流量、温度、清浄度まで管理することが重要です。圧力や流量が不足すると切りくずを十分に排出できず、過剰な場合は加工状態を不安定にする可能性があります。
切削油に微細な切りくずが混入すると、工具や穴の内面を傷つけるため、ろ過装置の点検も欠かせません。加工条件を変更した場合は、穴径、真直度、内面粗さ、工具摩耗などを記録し、品質との関係を確認します。トラブル発生後に対処するだけでなく、加工前の設計確認と継続的な条件管理によって、不良や工具折損を未然に防ぐことが大切です。
5. 深穴加工を成功させる設計・発注時の注意点
深穴加工の品質やコストは、加工時の技術だけでなく、設計段階の仕様や発注時に共有する情報にも左右されます。必要以上に厳しい公差を設定したり、加工しにくい形状のまま依頼したりすると、工程の追加や特殊工具の製作が必要になり、納期や費用が増える可能性があります。安定した加工を実現するには、部品の用途と必要な品質を整理し、加工会社と早い段階から条件をすり合わせることが重要です。
5-1. 穴径・深さ・公差を適切に設定する
最初に確認したいのが、穴径、深さ、穴径に対する深さの比率であるL/Dです。L/Dが大きくなるほど、工具のたわみや切りくず詰まり、穴の曲がりが発生しやすくなり、加工難易度も高くなります。
また、穴径公差や真直度、同軸度、内面粗さを必要以上に厳しく指定すると、仕上げ加工や追加検査が必要になる場合があります。図面には、部品の機能上必要な精度を明確に記載し、一般公差で問題ない箇所まで厳しく指定しないことが大切です。求める品質の優先順位を加工会社へ伝えると、適切な加工方法を提案してもらいやすくなります。
5-2. 止まり穴・貫通穴・入口形状を考慮する
深穴が止まり穴か貫通穴かによって、加工方法や工具形状は異なります。止まり穴では、工具先端の形状によって穴底に円すい状の部分が残ることがあります。平らな穴底が必要な場合は、追加加工の可否も含めて事前に確認が必要です。
貫通穴では、工具が出口を抜ける際にバリや欠けが発生する可能性があります。また、入口面が傾斜していると、工具が滑って位置ずれを起こしやすくなります。可能であれば、工具が直角に進入できる平面やガイド穴を設けると、加工を安定させやすくなります。交差穴がある場合も、工具が交差部分を通過するときに振動や欠けが発生しやすいため、穴の加工順序を検討することが重要です。
5-3. 材質と加工難易度を確認する
同じ穴径と深さでも、材質によって加工条件や工具寿命は変わります。炭素鋼、ステンレス鋼、アルミニウム、銅合金、耐熱合金などは、それぞれ切りくずの形状や発熱量、工具への付着性が異なります。
特にステンレス鋼や耐熱合金は、加工硬化や発熱によって工具摩耗が進みやすい材料です。熱処理後の材料や硬度の高い材料も、加工前に材質記号、硬度、熱処理の状態を伝える必要があります。材料の支給方法や加工前の寸法に選択肢がある場合は、加工しやすい状態について加工会社へ相談すると、工具費や加工時間を抑えられる可能性があります。
5-4. 図面や見積もり依頼で伝えるべき情報
見積もりを正確にするには、図面だけでなく、穴の用途や要求事項も共有することが大切です。基本情報として、材質、穴径、深さ、数量、希望納期、寸法公差を提示します。さらに、真直度、同軸度、内面粗さ、バリ取りの範囲、検査方法なども明確にします。
穴が止まり穴の場合は穴底形状、貫通穴の場合は出口側の状態、交差穴がある場合は位置関係も伝えます。試作品の後に量産を予定している場合は、将来の生産数量も共有すると、量産を見据えた工具や工程を検討してもらえます。用途や機能を説明することで、公差の緩和や代替加工の提案を受けられる場合もあります。
5-5. 深穴加工会社を選ぶ際のチェックポイント
加工会社を選ぶ際は、価格だけでなく、対象となる穴径、深さ、材質の加工実績を確認します。ガンドリルやBTAなどの設備があっても、得意とする加工範囲は会社ごとに異なります。類似部品の実績がある会社であれば、トラブルを想定した加工条件や検査方法を提案してもらいやすくなります。
あわせて、真直度や穴径、内面粗さを測定できる検査体制、熱処理や研削、ホーニングなどの後工程への対応範囲も確認します。設計内容について具体的な質問や改善提案があるかどうかも、技術力を判断するポイントです。図面どおりに加工できるかだけでなく、品質、コスト、納期を踏まえて加工方法を提案できる会社を選ぶことが、深穴加工を成功させるための重要な条件となります。
