ワイヤーカット放電加工機とは？複雑形状を高精度で加工する技術
1. ワイヤーカット放電加工機とは？仕組みと加工原理をわかりやすく解説

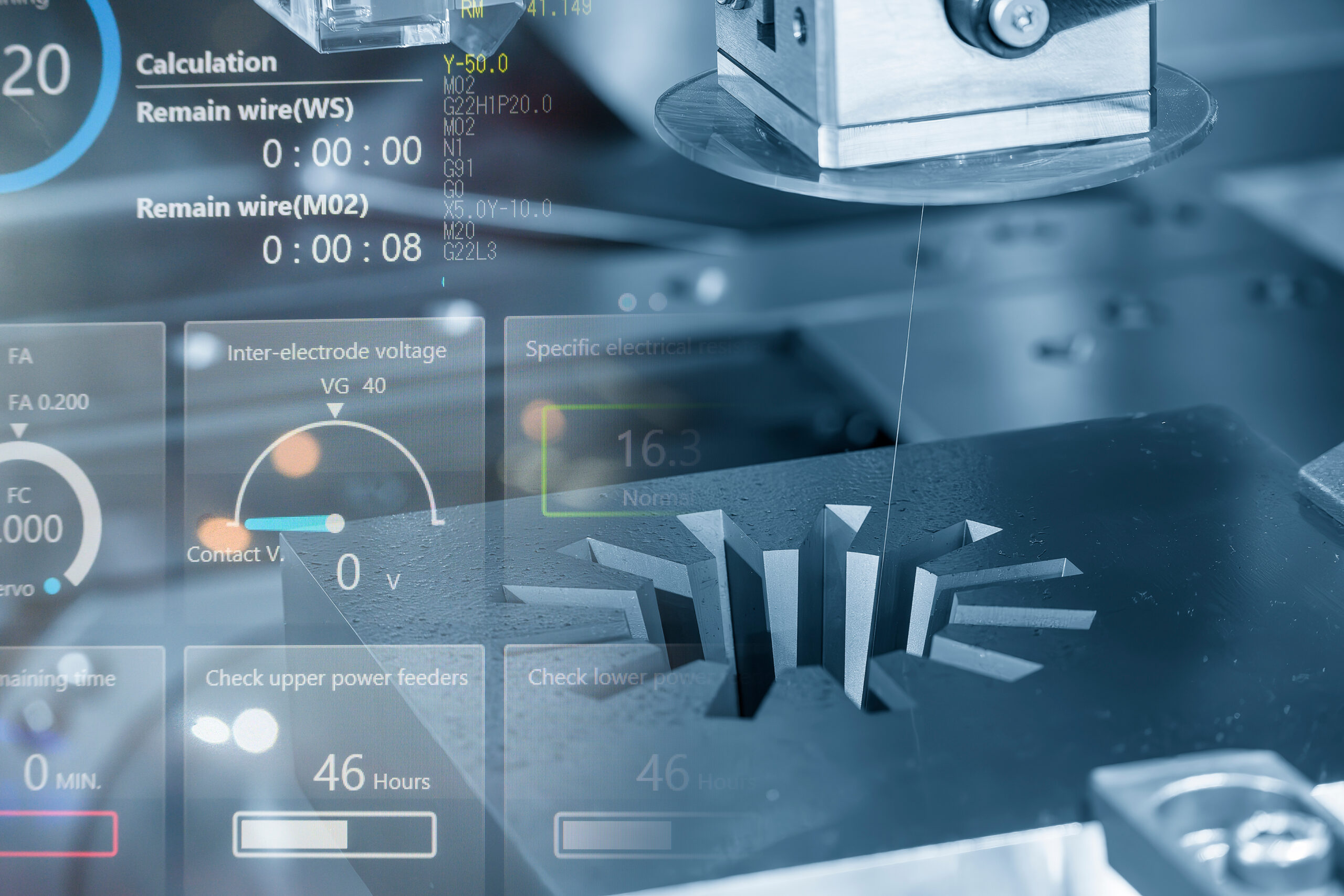

ワイヤーカット放電加工機とは
ワイヤーカット放電加工機とは、細い金属製のワイヤーを電極として使用し、電気の放電によって材料を切断する工作機械です。「ワイヤー放電加工機」や「ワイヤーカット」とも呼ばれ、金型や精密部品など、複雑な形状と高い寸法精度が求められる加工に用いられています。
一般的な切削加工では、ドリルやエンドミルなどの工具を材料に直接接触させ、材料を削り取ります。一方、ワイヤーカット放電加工では、ワイヤーと加工物を接触させません。両者の間に小さな隙間を保ちながら放電を繰り返し、その熱エネルギーで材料を少しずつ溶融・除去します。
使用されるワイヤーには、黄銅や亜鉛コーティングワイヤーなどがあり、直径は0.1～0.3ミリメートル程度のものが一般的です。非常に細いワイヤーを使用するため、細かな輪郭や狭い溝、複雑な曲線形状なども加工できます。

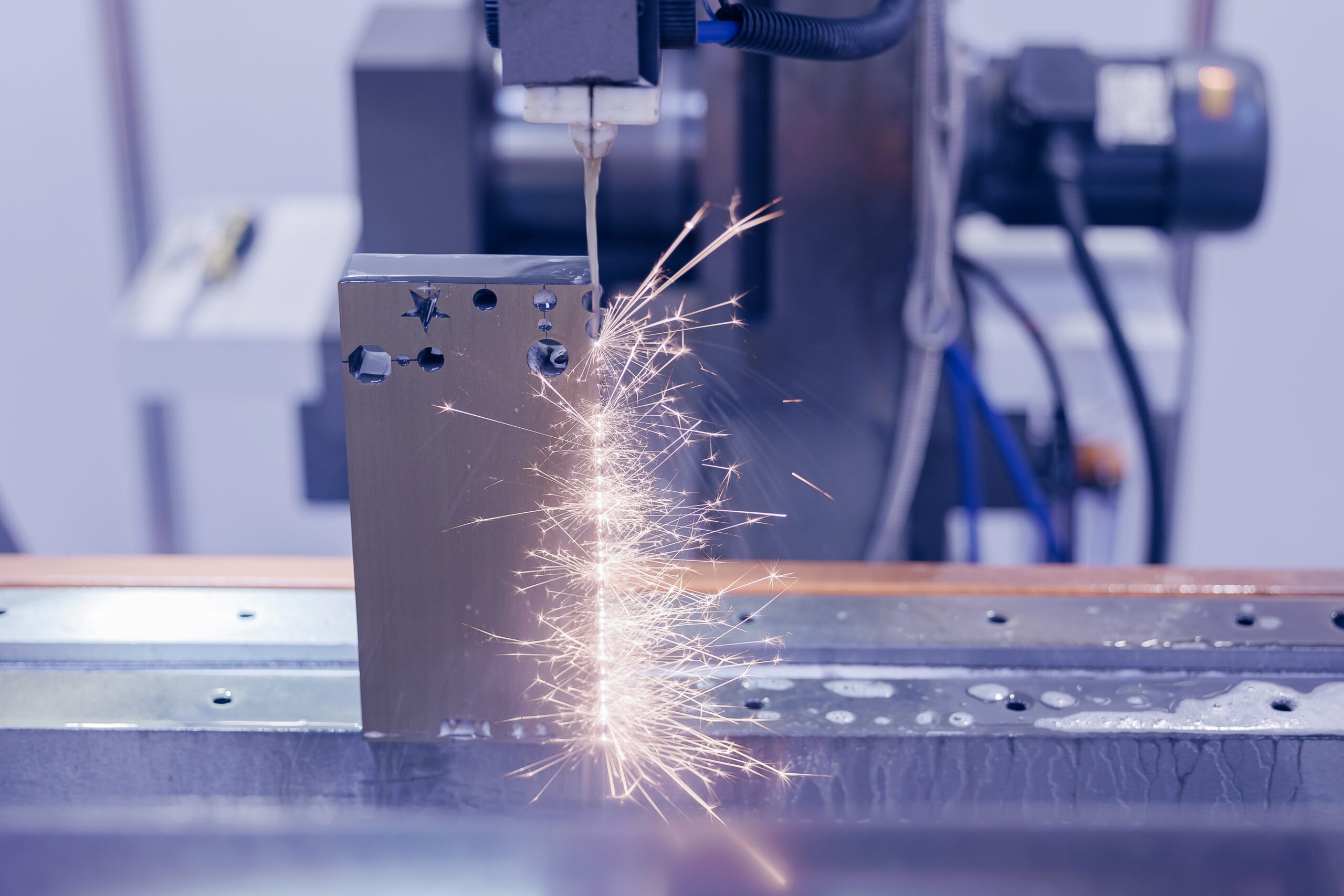

放電によって金属を切断する仕組み
加工時には、ワイヤー電極と加工物の間に電圧をかけ、瞬間的な火花放電を発生させます。放電が起こると、その部分には非常に高い熱が生じ、加工物の表面が局所的に溶けたり蒸発したりします。この現象を連続して発生させることで、設定した経路に沿って材料を切断していくのが基本的な仕組みです。
加工は一般に、水などの加工液の中で行われます。加工液には、放電を安定させるほか、加工によって発生した微細な金属粉を排出し、加工部分を冷却する役割があります。ワイヤーは加工中に一定の速度で送り出されるため、常に新しい電極面を使用しながら安定した加工を続けられます。
ワイヤーの移動経路は、NC装置やCNC装置によって制御されます。あらかじめ登録した加工プログラムに従って、テーブルやワイヤーガイドが精密に動き、直線だけでなく曲線や異形状も自動で加工します。
高精度な加工を実現できる理由
ワイヤーカット放電加工機が高精度加工に適している大きな理由は、工具と加工物が直接接触しないことです。切削工具のように物理的な力を加えないため、加工物に大きな切削抵抗がかかりません。その結果、薄い材料や細い形状でも、変形を抑えながら加工できます。
また、加工中のワイヤー位置や放電状態は機械によって細かく制御されます。仕上げ加工では、同じ輪郭を複数回加工する「セカンドカット」や「サードカット」を行い、最初の加工で生じた誤差や表面の粗さを少しずつ整えます。これにより、寸法精度や面粗さを高めることが可能です。
さらに、材料の硬さに加工性能が左右されにくいことも特徴です。焼入れ鋼や超硬合金のように、切削工具では加工が難しい硬い材料でも、電気を通す材料であれば加工できます。そのため、ワイヤーカット放電加工機は、精密金型、治具、歯車、電子部品など、高精度で複雑な輪郭を必要とする製品の製造に欠かせない設備となっています。
2. ワイヤーカット放電加工機で加工できるもの・用途
加工できる材質と加工できない材質
ワイヤーカット放電加工機は、電気の放電によって材料を除去するため、基本的に電気を通す導電性材料を加工対象とします。代表的な材質としては、鉄、ステンレス、アルミニウム、銅、真鍮、チタン、ニッケル合金などが挙げられます。また、焼入れ鋼や超硬合金のように硬度が高く、一般的な切削工具では加工が難しい材料にも対応できます。
切削加工では、材料が硬くなるほど工具の摩耗や欠損が起こりやすく、加工条件の調整も難しくなります。一方、ワイヤーカット放電加工では、工具を材料に押し当てて削るわけではありません。そのため、材料の硬さによる影響を受けにくく、熱処理後の部品や高硬度材でも精密に加工できます。
ただし、樹脂、ゴム、木材、ガラスなど、電気を通さない材料は原則として加工できません。セラミックスについても、一般的な絶縁性セラミックスは加工対象外です。ただし、導電性を持たせた特殊なセラミックスであれば加工できる場合があります。加工を依頼する際は、材質名だけで判断せず、導電性や材料の特性を加工会社に確認することが重要です。
複雑な輪郭や微細形状の加工に適している
ワイヤーカット放電加工機が得意とするのは、材料を上下方向に貫通させて切り抜く加工です。細いワイヤーをプログラムに沿って移動させることで、直線や円だけでなく、複雑な曲線、鋭角、細い溝、異形穴なども高精度に仕上げられます。
たとえば、歯車の輪郭、金型のパンチやダイ、精密部品のスリット、複雑な形状のプレートなどに適しています。切削工具では入りにくい狭い部分や、工具径の制約を受けやすい細かな形状でも、ワイヤー径と放電によって生じる隙間を考慮すれば加工が可能です。
また、上側と下側のワイヤー位置をずらすことで、傾斜のついたテーパー形状を加工できる機種もあります。これにより、抜き勾配が必要な金型部品や、上下で寸法が異なる形状にも対応できます。ただし、ワイヤーを通して加工するため、完全に閉じた内部形状を加工する場合は、あらかじめワイヤーを通すためのスタート穴が必要です。
金型や精密部品の製造で活用されている
ワイヤーカット放電加工機は、特に金型製造の現場で広く使用されています。プレス金型では、パンチとダイの間に高い寸法精度が求められるため、複雑な輪郭を精密に加工できるワイヤーカットが適しています。樹脂成形用金型や各種治工具の製作でも活用されています。
そのほか、自動車部品、電子部品、半導体製造装置、医療機器、航空宇宙関連部品など、精度と品質が重視される分野で利用されています。試作品や少量生産にも向いており、専用工具を新たに製作しなくても、加工プログラムを変更することで異なる形状に対応できます。
このように、ワイヤーカット放電加工機は、導電性のある硬い材料や、複雑で精密な貫通形状を加工する際に力を発揮します。一方で、加工できない材質や形状上の制約もあるため、製品の材質、厚み、形状、必要精度を確認したうえで、適切な加工方法を選定することが大切です。
3. ワイヤーカット放電加工機のメリット
複雑な形状を高精度に加工できる
ワイヤーカット放電加工機の大きなメリットは、複雑な輪郭でも高い寸法精度で加工できることです。細いワイヤーをNCプログラムに沿って移動させるため、直線や円形だけでなく、細かな凹凸、鋭角、狭い溝、異形穴などにも対応できます。切削工具では工具径の影響を受けるため、内側の角に丸みが残ることがありますが、ワイヤーカットでは細径ワイヤーを使用することで、より小さなコーナー形状を実現できます。
また、一度の切断で仕上げるだけでなく、同じ輪郭を複数回なぞる仕上げ加工を行うことで、寸法誤差や表面の粗さを段階的に改善できます。金型のパンチとダイのように、部品同士のクリアランスを厳密に管理する必要がある加工にも適しています。
硬い材料でも加工しやすい
ワイヤーカット放電加工は、材料を物理的に削るのではなく、放電による熱で局所的に除去します。そのため、焼入れ鋼や超硬合金、チタンなど、一般的な切削加工では工具摩耗が進みやすい高硬度材でも加工できます。
特に、熱処理後の部品を最終寸法に仕上げられる点は大きな利点です。切削加工では、加工後に焼入れを行うと熱による変形が生じ、寸法が変わることがあります。先に熱処理を済ませてからワイヤーカットで仕上げれば、熱処理後の変形を考慮しながら精度を整えられます。高硬度材を扱う金型や精密治具の製作で重宝される理由の一つです。
非接触加工で変形やバリを抑えられる
ワイヤーと加工物は直接接触しないため、加工物に大きな切削抵抗がかかりません。薄板、細長い部品、剛性の低い形状でも、工具による押し付けで変形するリスクを抑えられます。機械的な力が加わりにくいため、微細な形状や壊れやすい部分を含む部品にも有効です。
さらに、切削加工と比べて大きなバリが発生しにくいことも特徴です。後工程でのバリ取りや修正作業を減らせれば、作業時間の短縮や品質の安定化につながります。ただし、放電による加工面には特有の変質層が生じる場合があるため、用途に応じて仕上げ回数や加工条件を調整する必要があります。
少量生産や試作品にも柔軟に対応できる
加工形状はプログラムで制御されるため、専用の成形工具を用意しなくても、データを変更することで異なる形状を加工できます。多品種少量生産、試作品、補修部品など、形状変更が多い案件にも対応しやすい加工方法です。
同じプログラムと条件を使用すれば、同一形状を繰り返し加工しやすく、品質の再現性も高められます。複雑形状、高硬度材、高精度、少量生産といった条件が重なるほど、ワイヤーカット放電加工機のメリットを生かしやすくなります。
4. ワイヤーカット放電加工機のデメリット
加工速度が遅く、量産には向かない場合がある
ワイヤーカット放電加工機は、高精度な加工を得意とする一方で、切削加工やレーザー加工と比べて加工速度が遅くなりやすい点がデメリットです。放電によって材料を少しずつ除去するため、板厚が大きい材料や長い輪郭を加工する場合は、加工時間が長くなります。
さらに、高い寸法精度や良好な面粗さを求める場合は、荒加工の後に同じ輪郭を複数回なぞる仕上げ加工が必要です。仕上げ回数が増えるほど品質は高めやすくなりますが、その分だけ機械の稼働時間や加工費も増加します。同じ形状を大量に生産する場合は、プレス加工や切削加工など、より短時間で加工できる方法の方が適することがあります。
導電性のある材料しか加工できない
ワイヤーカット放電加工は、ワイヤー電極と加工物の間に放電を発生させる仕組みです。そのため、加工対象は基本的に電気を通す材料に限られます。鉄、ステンレス、アルミニウム、銅、超硬合金などは加工できますが、樹脂、木材、ゴム、ガラスといった絶縁材料は原則として加工できません。
また、導電性があっても、材料の成分や熱特性によって適切な加工条件は異なります。薄い材料では、熱の影響や固定方法にも注意が必要です。材質名だけで加工可否を判断せず、材料の導電性、厚み、形状を加工会社に伝えて確認することが重要です。
ワイヤーや加工液などのランニングコストがかかる
加工中のワイヤーは連続して送り出され、基本的に使い捨てとなります。そのため、加工時間が長いほどワイヤーの消費量も増えます。加えて、加工液の管理、フィルターやイオン交換樹脂などの交換、電力の使用、機械の定期保守にも費用がかかります。
加工精度を維持するには、ワイヤーの張力、加工液の状態、電極間の隙間などを適切に管理しなければなりません。設備の購入価格だけでなく、消耗品費、保守費、作業者の教育費まで含めて導入効果を検討する必要があります。
加工形状に制約があり、前加工が必要になることもある
ワイヤーカット放電加工は、ワイヤーを材料の上下に通して切断する加工方法です。そのため、基本的には貫通形状の加工に向いており、底のある穴や袋状の形状は加工できません。材料の内部に閉じた形状を設ける場合は、ワイヤーを通すためのスタート穴を事前にあける必要があります。
また、細い内角を加工できるとはいえ、ワイヤー径や放電ギャップの影響を受けるため、完全に丸みのない鋭い内角を作ることはできません。ワイヤーのたわみや断線を防ぐため、板厚や形状に応じた条件設定も必要です。
ワイヤーカット放電加工機を選ぶ際は、高精度という特徴だけで判断せず、加工時間、費用、材質、形状、生産数量を総合的に比較することが大切です。加工条件によっては、切削加工やレーザー加工などを組み合わせた方が、品質とコストのバランスを取りやすい場合もあります。
5. ワイヤーカット放電加工機と他の加工方法との違い
レーザー加工との違い
ワイヤーカット放電加工とレーザー加工は、どちらも複雑な輪郭を切断できる加工方法ですが、加工原理や得意分野が異なります。ワイヤーカット放電加工は、細いワイヤー電極と加工物の間に放電を発生させ、その熱によって材料を少しずつ除去します。一方、レーザー加工は、高密度のレーザー光を材料に照射し、溶融や蒸発によって切断する方法です。
レーザー加工の大きな特徴は、加工速度が速いことです。板金の外形切断や穴あけなど、比較的薄い材料を短時間で加工する用途に適しています。そのため、一定数量の部品を効率よく生産したい場合に有効です。
一方、ワイヤーカット放電加工は、レーザー加工より時間がかかる傾向がありますが、寸法精度や細かな形状の再現性を重視する加工に向いています。また、焼入れ鋼や超硬合金などの高硬度材も加工できます。加工速度を優先する場合はレーザー加工、硬い材料や高精度な輪郭加工を重視する場合はワイヤーカット放電加工が選択肢となります。
マシニング加工・フライス加工との違い
マシニング加工やフライス加工は、回転する切削工具を材料に接触させて削る加工方法です。外形や溝、穴だけでなく、段差やポケット、曲面などの立体形状を加工できる点が強みです。ワイヤーを上下に通して切断するワイヤーカット放電加工とは異なり、底のある穴や貫通しない形状にも対応できます。
ただし、切削加工では工具径の制約を受けるため、内側の角には工具半径に応じた丸みが残ります。細い溝や複雑な内周形状では、使用できる工具が限られることもあります。また、高硬度材を加工すると工具の摩耗が進みやすく、加工条件の調整や工具交換が必要です。
ワイヤーカット放電加工は非接触で加工するため、切削抵抗による変形を抑えやすく、薄板や精密な貫通形状に適しています。一方、立体的な形状や底のある加工にはマシニング加工が適しています。形状によって両方を組み合わせることも珍しくありません。
加工方法を選ぶ際のポイント
加工方法を選定する際は、材質、形状、板厚、必要精度、生産数量、納期、コストを総合的に確認する必要があります。たとえば、導電性のある高硬度材に複雑な貫通形状を設ける場合は、ワイヤーカット放電加工が有力です。薄い金属板を短時間で多数切断する場合は、レーザー加工が適している可能性があります。立体形状や深さの異なる溝を加工する場合は、マシニング加工やフライス加工が向いています。
また、すべての工程を一つの加工方法で完結させる必要はありません。マシニング加工でスタート穴や基準面を作り、ワイヤーカット放電加工で精密な輪郭を仕上げるなど、複数の工法を組み合わせることで、精度とコストの両立を図れます。
ワイヤーカット放電加工機は万能な設備ではありませんが、高硬度材、複雑な貫通形状、高い寸法精度といった条件では大きな強みを発揮します。それぞれの加工方法の特徴を理解し、製品に求められる品質や生産条件に合わせて選ぶことが重要です。
